微型舵机执行机构三维结构设计

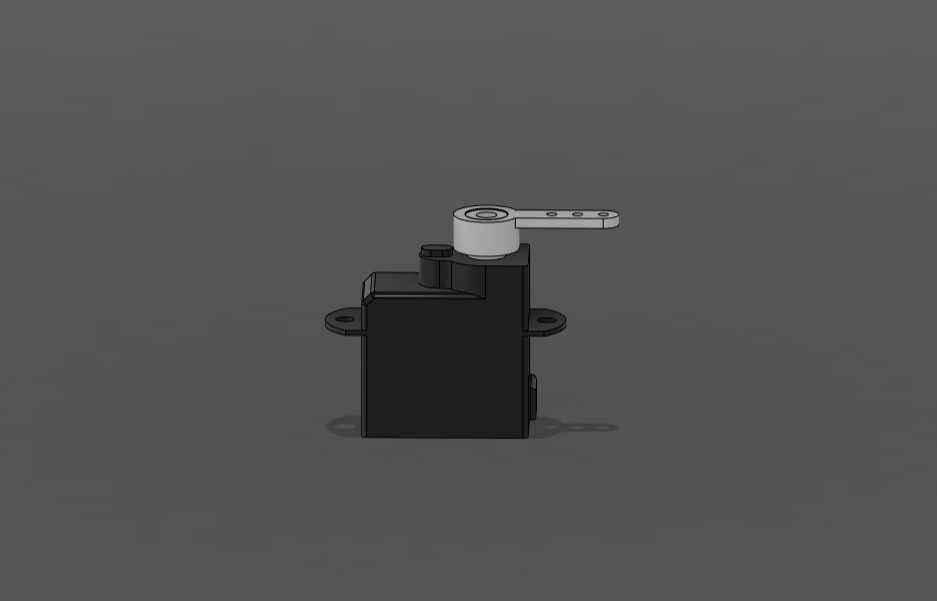

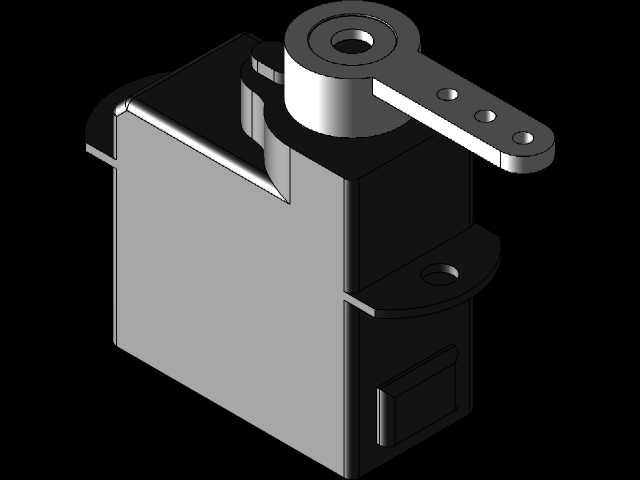

　　这款微型伺服执行结构，在桌面级小型自动化设备、航模舵面控制、小型教具传动单元里的应用十分普遍，做结构设计时最先要明确的就是安装边界，主体的方形壳体两侧带对称的安装耳，耳片上预留了标准安装孔位，孔位的中心距、孔径都适配常用的M2规格紧固件，安装时不需要额外做转接支架，直接通过两个安装耳就能把整个机构固定在安装基面，不会出现和周边结构干涉的问题。输出端的摇臂采用扁平长条式设计，摇臂上沿长度方向排布了多个连接孔，不同孔位对应不同的输出力臂长度，选型时可以根据实际需要的输出扭矩、摆动角度范围选择对应的连接点位，适配不同负载的推拉传动需求。

　　从功能特性来看，这类结构的核心作用是接收控制信号后，输出指定角度范围内的往复摆动，和连续旋转的驱动部件不同，它的摆动角度可以精准控制在常用的0到180度区间内，内部的减速组把动力源的高转速低扭矩输出，转化为输出端的低转速高扭矩动作，足够带动小型风门、舵面、拨杆这类轻负载执行件完成位移动作。做三维建模的时候，首先要把内部的传动空间预留充足，壳体的内部型腔要刚好容纳减速齿轮组、动力单元和位置检测组件，既不能留过多冗余空间导致整体体积偏大，也不能尺寸过紧造成齿轮啮合卡滞，壳体的壁厚控制在均匀的1.2mm左右，既保证壳体的结构强度，安装锁紧时不会出现壳体开裂的问题，也能控制整体的重量，适配对重量敏感的航模、便携设备场景。

　　实际做结构适配的时候，要注意输出轴的轴向突出高度，输出轴从壳体上盖伸出的长度要刚好匹配摇臂的安装厚度，摇臂安装后和壳体上盖之间要预留0.2mm左右的间隙，避免摇臂转动时和壳体表面摩擦产生额外阻尼，影响动作的响应速度。壳体侧面的走线槽位置要和安装基面的走线空间对齐，动力和信号线缆从侧方引出后不会被安装耳压住，也不会在机构摆动时被摇臂剐蹭。很多新手做这类结构建模时容易忽略安装耳的厚度，耳片厚度如果做的过薄，锁紧螺丝时很容易出现耳片断裂的问题，厚度控制在1.5mm左右，同时在耳片和主体壳体的衔接位置做R0.5的圆角过渡，能大幅降低衔接位置的应力集中，提升安装结构的可靠性。

　　在不同的应用场景里，这类结构的安装姿态也有区别，水平安装时要注意输出轴的径向受力，不要让摇臂承受过大的垂直于摆动平面的侧向力，避免输出轴弯曲变形；垂直安装时要注意壳体下方的预留间隙，不要让壳体底部和安装基面完全贴死，预留一定的散热空间，长时间往复动作时内部的热量可以顺利散出，延长部件的使用寿命。建模时把摇臂的摆动极限位置做了运动仿真校验，当摇臂摆动到两个极限角度时，摇臂的末端不会碰到壳体的安装耳，也不会和周边预设的安装结构产生干涉，整个摆动行程内没有卡滞点，齿轮的啮合间隙控制在合理范围内，既不会因为间隙过大导致输出角度出现回差，也不会因为间隙过小导致转动阻尼过大，影响动作的响应灵敏度。

　　这类小型伺服结构在教学实验设备里也经常用到，比如搭建简易机械臂的关节、物料分拣机构的拨料单元，都可以用它作为末端执行的驱动部件，建模时把所有的配合面都做了公差适配，输出轴和摇臂的配合采用小间隙配合，装配时不需要额外施力就能顺利把摇臂压装到输出轴上，同时配合面的D型切面设计可以避免摇臂和输出轴之间出现相对转动，保证动力传递的可靠性。壳体上下盖的衔接位置做了定位止口，装配时上下盖可以通过止口快速定位，不需要反复调整对齐螺丝孔，提升装配效率。
