C型槽式安装支撑构件结构设计

　　在机床外围防护搭建、小型工装夹具定位、生产线旁物料承托这类常见的车间作业场景里，这类C型槽式支撑构件的使用频率一直居高不下，它不需要复杂的定制加工，就能快速适配不同的安装需求，是一线结构设计人员做方案时经常会选用的基础承载单元。从实际使用的角度看，这类构件最核心的作用是为安装在其表面的小型传感器、管线固定座、轻质操作面板提供稳定的安装基准，同时自身的C型开口结构可以直接嵌入配套的滑块螺母，不需要在构件本体上额外打孔攻丝，就能实现安装位置的无级调整，这一点在设备改造、工位调整的场景里优势格外明显，能省去大量二次加工的工作量。

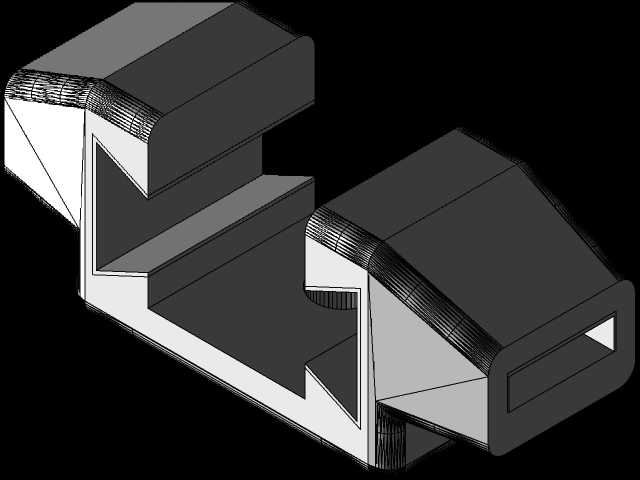

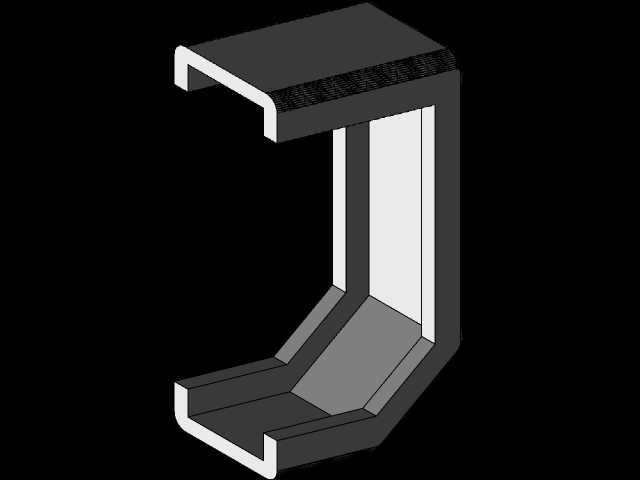

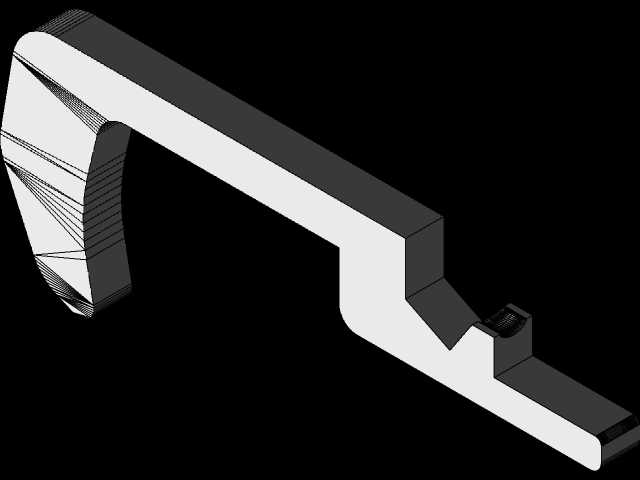

　　设计这类构件的时候，首先要考虑的是载荷传递路径的合理性，构件上下两端的折边是主要的承载加强结构，折边的圆角半径不能过小，否则钣金折弯过程中容易出现应力集中导致的开裂，同时折边的宽度要匹配常用的紧固件安装尺寸，保证螺栓头或者螺母能完全落在折边平面上，不会出现悬空紧固的情况。构件背部的垂直立面是主要的受力面，设计时要根据额定承载需求核算板材厚度，常规工况下选用2-3mm的冷轧钢板就能满足大部分轻型承载需求，如果需要承载较重的部件，就要在立面内侧增加加强筋，或者适当加大板材厚度，避免长期受力出现立面变形。构件下部的斜向过渡段是容易被忽略的设计细节，这个斜角一方面可以避免构件下端出现直角锐边，减少车间作业时的磕碰风险，另一方面可以优化载荷从上部安装面到下部固定端的传递路径，减少应力集中点，斜角的角度一般控制在45度左右，既能保证结构强度，也不会过多占用安装空间。

　　从安装边界的角度看，这类C型支撑构件的上部开口宽度要和配套的C型滑块螺母尺寸匹配，常规的适配尺寸下，开口宽度比螺母厚度大0.2-0.5mm即可，间隙过大会导致螺母安装后出现晃动，紧固时容易跟转，间隙过小则会导致螺母滑动不畅，调整位置时卡顿。构件的整体高度要根据实际安装空间确定，安装时需要保证构件背部的固定面和安装基面完全贴合，固定螺栓的间距不能超过构件高度的三分之二，避免紧固后构件出现翘曲。构件的总深度也就是从背部安装面到前端开口面的距离，要考虑安装部件的突出尺寸，保证安装后的部件不会和周边的运动部件产生干涉，同时要预留出扳手操作的空间，方便后期维护时拆装紧固件。

　　在实际选型应用的时候，还要考虑使用环境的影响，如果是在有切削液、润滑油飞溅的机床加工区域使用，构件表面要做喷塑或者镀锌处理，避免长期接触腐蚀介质出现锈蚀；如果是在洁净车间使用，就要选择表面做拉丝处理的不锈钢材质，减少积尘，方便日常清洁。这类构件虽然属于基础的机械零部件，但是设计时的细节处理直接影响后期的使用体验，比如开口边缘的毛刺要完全去除，折边的接缝处要做打磨处理，所有的锐边都要倒钝，避免安装和调整过程中划伤操作人员。另外，构件下部的固定端要设计足够的安装孔位，孔位的间距要符合通用的安装孔距标准，方便和不同的安装基座适配，不需要额外做转接板就能直接固定，减少安装环节的配件数量。很多设计人员在做这类基础构件的时候容易忽略公差配合的问题，比如C型槽的内部宽度尺寸，如果公差控制不当，就会出现配套的滑块螺母无法装入，或者装入后间隙过大的问题，设计时要根据选用的板材厚度、折弯工艺的回弹量预留合理的公差，一般折弯件的角度公差控制在±0.5度，线性尺寸公差控制在±0.3mm就能满足常规的装配需求。对于需要频繁调整安装位置的使用场景，还可以在C型槽的内侧加工出定位刻度，方便操作人员快速确定安装位置，减少反复调整的时间，提升工位调整的效率。
