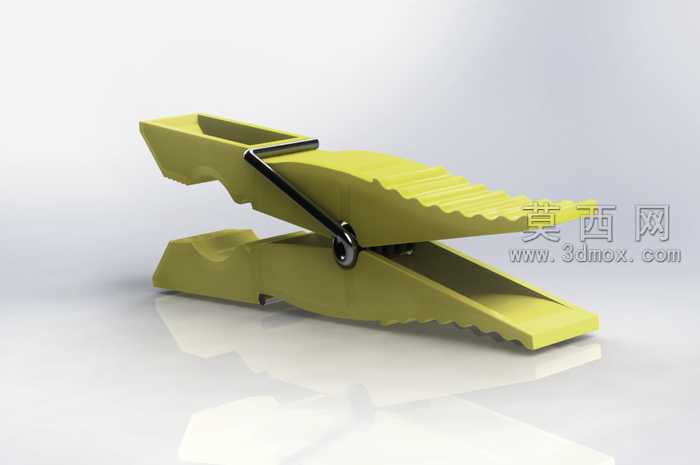

塑料弹簧夹式晾衣夹三维设计作品

本作品为日常家用塑料晾衣夹的三维建模设计成果，建模阶段以真实晾衣夹的实物尺寸为基准，先通过草图绘制勾勒出夹体上下两片的轮廓曲线，针对夹身的握持防滑区域，采用等距阵列的齿状凸起结构建模，还原日常使用时增大摩擦力的实用设计，避免夹取衣物时出现打滑脱落的问题。夹体的铰接部位做了适配扭簧的轴孔结构设计，轴孔与扭簧的转轴采用间隙配合的尺寸设定，保证扭簧安装后夹体可以顺畅开合，不会出现卡滞或松动的情况。扭簧部分采用螺旋扫描的建模方式，精准还原扭簧的圈数、簧丝直径以及两端的弯折角度，确保扭簧的弹力方向与夹体的开合轨迹完全匹配，实现夹体张开后依靠簧力自动复位夹紧的功能。材质设置上，夹体主体选用哑光黄绿色塑料材质，调整材质的粗糙度参数模拟普通PP塑料的磨砂质感，还原日常塑料晾衣夹的真实触感与视觉效果；金属扭簧部分采用亮面镀铬金属材质，添加细微的磨损纹理做旧处理，避免金属材质过于光亮失真，同时区分开塑料与金属部件的质感差异。渲染阶段采用柔和的影棚布光，主光源从斜上方45度角照射，在夹体下方投射出柔和的倒影，辅助光源补亮夹体的暗部区域，清晰展现夹身的结构线条与齿状防滑纹理，同时突出扭簧与塑料夹体的装配关系。设计过程中充分考虑晾衣夹的实用属性，夹口的内侧做了细微的锯齿纹路设计，增大夹口与衣物之间的摩擦力，即使晾晒轻薄的衣物也不会轻易滑落；夹身的整体造型符合人体工学，握持区域的弧度贴合手指按压的形态，按压开合时手感舒适，不会出现硌手的问题。整体模型的结构装配逻辑清晰，上下夹片与扭簧的配合关系完全还原实物的机械原理，既可以作为日用五金产品设计的参考模型，也可用于相关产品的结构演示与教学使用。
