适配3D打印无支撑防滑轮结构设计

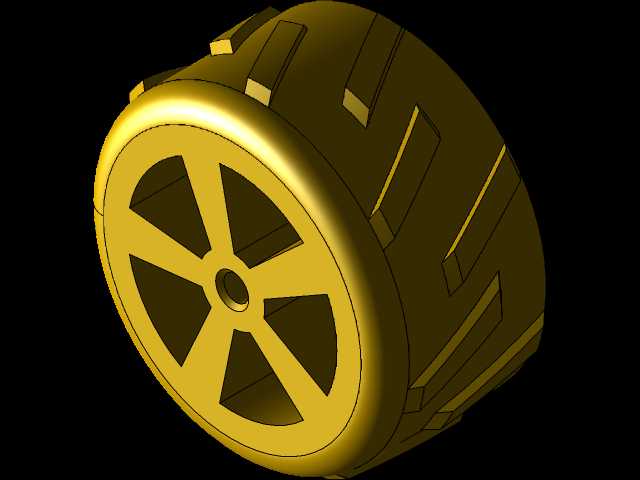

　　在桌面级FDM3D打印的小型行走机构开发场景中，轮体结构的设计往往需要平衡打印可行性、结构强度与行走抓附性能，这款轮体结构正是针对这类需求完成的定向设计。日常做小型移动机器人、桌面级教具小车、简易传动演示装置的时候，很多工程师都会遇到轮体打印需要额外支撑、拆除支撑后表面精度不足、安装同轴度偏差的问题，这款轮体从结构根源上规避了这类常见痛点。从安装边界来看，这款轮体适配直径3mm的传动轴，这个尺寸刚好匹配市面上绝大多数小型直流减速电机的输出轴规格，不管是常用的N20减速电机，还是普通的3mm轴径步进电机，都能直接完成装配，不需要额外做轴套转接，能大幅缩短小型移动装置的装配调试周期。轮体整体外径控制在40mm，

　　这个尺寸属于小型行走机构的黄金尺寸区间，既不会因为轮径过小导致越障能力不足，也不会因为轮径过大占用过多的安装空间，在桌面级小型设备的布局中，40mm外径的轮体可以给上层的控制板、电池模块留出充足的布置空间，不会出现轮体与上层结构干涉的问题。设计阶段优先考虑了FDM工艺的无支撑打印需求，整个轮体的所有悬空结构都做了自支撑角度优化，不管是轮毂的辐条结构，还是胎面的防滑凸起，所有倾斜面的角度都控制在FDM工艺可自支撑的45度以上，打印的时候不需要添加任何支撑结构，一方面能减少打印耗材的浪费，另一方面也避免了拆除支撑时在轮体表面留下的毛刺、缺损，保证轮体圆柱面的圆度，减少行走过程中的跳动问题。轮毂部分采用六辐式对称结构，

　　这种结构在保证整体结构强度的同时，能最大程度降低轮体的自重，减少电机启动时的转动惯量，让小型移动装置的启停响应更灵敏，不会因为轮体过重导致电机过载、起步卡顿的问题。辐条之间的镂空区域也做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，哪怕是用PLA这类偏脆的耗材打印，也能承受日常行走过程中的冲击载荷，不会出现辐条断裂的情况。胎面部分做了等距分布的块状防滑凸起，这些凸起的高度和宽度都经过反复调试，既不会因为凸起过高导致打印时出现翘边，也能在木质桌面、PVC台面、普通水泥地面等常见的测试场景下提供足够的抓附力，避免行走过程中出现打滑、跑偏的问题。凸起的排布采用周向等距分布的形式，转动过程中不会出现周期性的振动，

　　保证行走过程的平稳性，哪怕是搭载了小型传感器的移动装置，也不会因为轮体转动的振动影响传感器的采集精度。和市面上常见的一体化打印轮体不同，这款轮体的轴孔部分做了轻微的公差预留，打印完成后不需要额外做铰孔处理，就能和3mm的传动轴形成适度的过盈配合，装配的时候只需要轻轻压入就能完成固定，不需要额外打胶或者加装顶丝，当然如果需要传递更大扭矩的话，也可以在轴孔位置预留顶丝孔位，根据实际的负载需求做调整。在实际的项目应用中，这类轮体除了用在3D打印的小型移动机器人上，还可以作为简易传送带的从动轮、小型演示装置的导向轮使用，因为整体结构没有复杂的曲面，哪怕是入门级的桌面3D打印机也能稳定打印成型，对打印机的精度要求不高，层厚设置在0.2mm的时候就能获得不错的表面质量和结构强度。设计过程中特意规避了薄壁结构，整个轮体的最小壁厚都控制在1.5mm以上，哪怕是用0.4mm的常规喷嘴打印，也能保证每层的粘结强度，不会出现打印过程中壁面填充不足的问题。轮体的侧面没有做多余的装饰性结构，所有结构特征都服务于功能需求，一方面减少了打印过程中的停顿点，避免出现拉丝、结瘤等打印缺陷，另一方面也让整个轮体的转动惯量分布更均匀，高速转动的时候不会出现偏心抖动的问题。很多入门设计者做轮体的时候容易忽略无支撑的设计要求，往往会做一些大角度的悬空结构，最后打印出来的轮体要么支撑拆除困难，要么悬空部分出现下垂变形，导致轮体不圆，行走的时候一卡一卡，这款轮体在设计阶段就反复调整了所有特征的角度，哪怕是朝下的胎面凸起侧面，也做了角度优化，保证打印的时候每一层都有足够的支撑面，不需要额外添加支撑就能获得完整的结构。对于经常做小型机电一体化项目、3D打印创新教具的工程师来说，这种经过打印验证的轮体结构，可以直接调用到自己的设计中，不需要再反复调整轮体的结构参数、测试打印可行性，能大幅缩短项目的开发周期，避免在基础零部件的设计上浪费过多的时间。不管是做课程设计的学生，还是做小型智能小车开发的爱好者，或者是做桌面级自动化演示装置的工程师，这款轮体都能满足常规的使用需求，结构简单可靠，打印成型率高，装配维护方便，是小型行走机构中非常实用的基础零部件。
