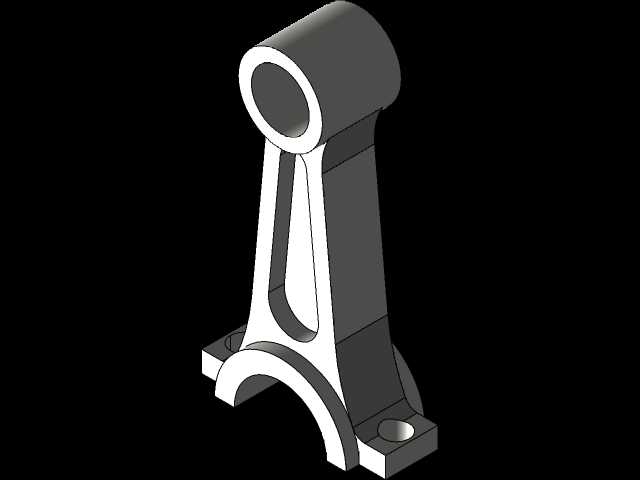

汽车发动机连杆结构三维设计模型

　　作为发动机核心传动构件，连杆的作用是承接活塞传递的往复直线运动作用力，将其转换为曲轴的旋转扭矩输出，整个工作过程中需要承受周期性交变的气体爆发压力、往复惯性力以及弯矩载荷，因此结构设计的合理性直接决定了动力单元的运行可靠性与服役寿命。从实际装机场景来看，这类连杆主要适配小排量乘用车汽油发动机，在生产线装配环节，连杆大头采用剖分式结构，通过配对加工的连杆盖与杆身定位，配合高强度螺栓实现紧固，安装时需要严格控制螺栓预紧力矩，避免结合面出现错位导致轴瓦异常磨损。设计过程中首先需要匹配对应机型的缸径、行程参数，确定连杆大小头的中心距，这个尺寸直接影响发动机的压缩比与活塞运动轨迹，中心距偏差过大会导致活塞撞缸或者配气相位失准。

　　杆身部分采用工字形截面设计，并非随意选择的结构形式，这种截面可以在满足刚度、强度要求的前提下最大限度降低构件自身重量，减少往复运动产生的惯性载荷，工字形截面的腹板厚度需要根据CAE应力分析结果迭代调整，在应力集中的大小头过渡区域做平滑圆弧过渡，避免截面突变引发的疲劳裂纹萌生。小头端镶嵌有耐磨铜套，用于连接活塞销，铜套内壁设计有储油槽，工作时通过杆身内部的油道引入压力润滑油，在活塞销与铜套之间形成稳定油膜，降低摩擦副的磨损速率；大头端对应安装曲轴连杆轴瓦，轴瓦表面的减磨合金层可以有效降低曲轴运转时的摩擦阻力，同时吸收部分振动冲击。从安装边界来看，小头孔的直径需要与所选活塞销的尺寸做间隙配合，配合公差严格控制在0.01-0.

　　03mm区间，间隙过小会导致活塞销卡滞引发拉缸故障，间隙过大则会产生异常敲击噪声；大头孔的加工精度要求更高，剖分面结合后需要做整体镗削，保证圆度与圆柱度误差不超过0.005mm，避免轴瓦安装后出现变形导致抱轴故障。在实际工程应用中，连杆的选材通常采用40Cr或者42CrMo调质合金钢，毛坯经过模锻成型后做调质处理，硬度控制在HB220-260区间，表面做喷丸强化处理提升疲劳强度，大小头的孔加工需要经过粗镗、半精镗、精镗多道工序，保证尺寸精度与表面粗糙度满足装配要求。建模过程中需要重点关注各个过渡区域的圆角处理，尤其是杆身与大小头连接位置的圆角半径，不能为了建模方便直接做直角过渡，否则后续做有限元分析时会出现应力集中系数过高的问题，

　　和实际受力情况偏差较大；同时连杆盖与杆身的定位结构需要准确还原，常见的定位方式有止口定位、套筒定位或者锯齿定位，不同定位方式的加工精度要求不同，建模时需要还原对应的配合特征，保证装配时的定位精度。另外，连杆的重量分组也是设计中需要考虑的实际生产环节，同一台发动机上装配的多支连杆重量差需要控制在规定范围内，避免运转时出现不平衡量引发发动机振动，因此建模时可以预留重量调整的工艺凸台结构，方便生产环节做动平衡修正。整个结构的设计需要平衡强度、重量、加工工艺性三者的关系，不能单纯追求高强度而过度增加构件尺寸，否则会提升整机重量、增加惯性损耗，也不能为了轻量化过度削减截面尺寸，导致构件在交变载荷下出现断裂失效。
