适配RealSense系列摄像头的安装固定支架

　　在机器视觉项目现场调试阶段，不少工程师都遇到过传感器安装位适配难的问题——尤其是RealSense系列深度摄像头，D435与T265两款设备的安装孔位、视场角范围存在明显差异，常规的通用摄像头支架要么无法同时兼容两款设备，要么安装后会遮挡T265的鱼眼透镜视场，导致追踪精度下降、深度数据采集出现边缘缺失。这款安装支架的设计初衷，就是解决现场多型号视觉传感器快速换装、无遮挡安装的实际需求，可直接适配机床加工工位的视觉定位、自动化产线的工件识别、移动机器人的环境建图等多个场景的安装要求。

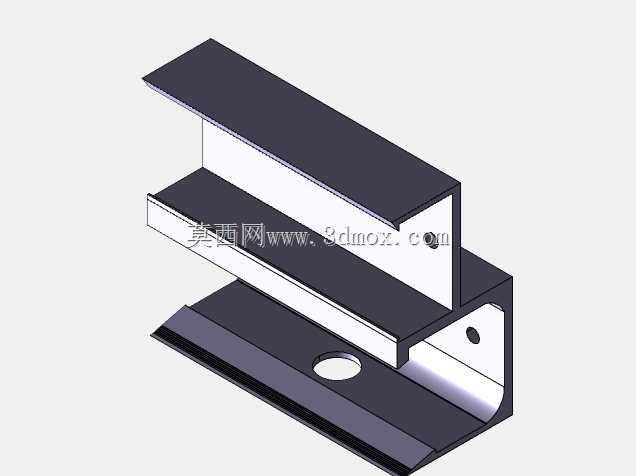

　　从结构设计逻辑来看，这款支架采用了分层卡槽式的主体构型，整体为弯折成型的一体式金属结构，没有多余的拼接部件，避免了多零件装配带来的累积公差。支架主体分为三层平行的承载面，最上层与中间层形成的卡槽可直接卡入摄像头本体的侧边，安装时无需额外夹持配件，摄像头可从支架正面或者侧面直接滑入卡槽，调整到合适位置后再通过紧固件锁紧，这种设计大幅压缩了现场安装的操作时间，尤其是在产线不停机临时调整视觉点位的场景下，操作人员无需完全拆卸支架即可完成摄像头的更换与位置微调。

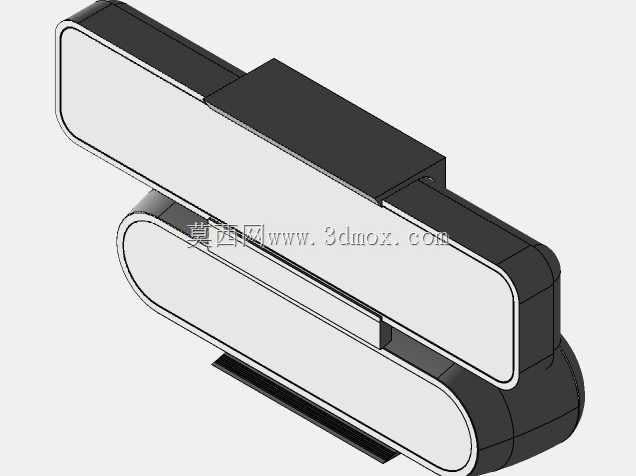

　　安装接口的设计充分考虑了两款摄像头的固定差异：针对D435型号，支架预留了两组安装孔位，一组对应设备后侧的M3*2螺纹孔，适合需要将摄像头重心贴近安装面、降低设备抖动的高位安装场景；另一组对应设备底侧的1/4-20标准螺纹孔，兼容常规相机三脚架的通用安装规格，可直接搭配市面常见的相机快装板使用，无需额外加工转接头。针对T265鱼眼摄像头，支架的卡槽宽度做了针对性收窄，同时在承载面的开孔位置做了视场避让设计，当摄像头滑入到位后，两侧鱼眼透镜的视场范围完全不会被支架的金属边缘遮挡，保证200度以上的鱼眼视场完整覆盖，不会出现追踪盲区。

　　支架最下层为设备安装基面，基面中部预留了一个圆形过孔，可用于穿设设备线缆或者通过中心螺栓将支架整体固定在安装立柱、设备外壳或者铝型材机架上；基面侧边还预留了一个小型定位孔，可配合定位销实现支架的快速重复定位，当需要将支架在多个工位间转移使用时，无需重新校准安装位置即可保证摄像头的视场角度一致。整个支架的安装边界经过严格核算，整体外轮廓尺寸控制在紧凑范围内，不会占用过多的安装空间，即使在狭小的设备内部腔室、机械臂末端等安装空间受限的场景下，也能顺利完成部署。

　　从实际使用的可靠性角度出发，支架的弯折部位做了圆角过渡处理，既避免了尖锐边角划伤操作人员或者设备线缆，也提升了弯折处的结构强度，长期承重不会出现形变开裂。各层承载面的平面度控制在合理公差范围内，摄像头安装后不会出现倾斜偏移，保证光轴角度与设计值一致，减少后续视觉标定的工作量。卡槽的内壁尺寸与摄像头外壳的配合间隙经过优化，既不会因为间隙过小导致摄像头卡滞无法滑入，也不会因为间隙过大导致设备安装后出现晃动，在设备运行产生振动的工况下，依然能保持摄像头位置稳定，避免深度数据出现帧间偏移、追踪丢帧等问题。

　　在不同的应用场景下，这款支架的适配性也有充分考量：在机床加工工位用于工件尺寸检测时，可通过基面的安装孔将支架固定在机床防护罩内侧，调整摄像头位置对准加工区域，D435采集的深度数据可直接用于工件定位、加工余量检测，不会因为切削液飞溅、设备振动导致摄像头移位；在移动机器人平台用于SLAM建图时，可将支架固定在机器人底盘前端，T265滑入卡槽后鱼眼视场完全覆盖前方与侧方环境，支架的紧凑结构不会额外增加机器人的前方突出尺寸，避免机器人行进过程中支架碰撞障碍物；在自动化产线用于分拣识别时，可快速在两款摄像头间切换，需要深度信息识别工件尺寸时换装D435，需要大范围追踪物料位置时换装T265，无需重新设计制作安装支架，大幅降低项目的配件成本与调试周期。
