雕刻机用多孔式真空吸附固定工作台

　　在数控雕刻加工领域，薄板类工件的装夹一直是困扰一线操作人员的常见问题，传统机械压板装夹容易出现压痕、装夹变形，薄料甚至会因为压紧力不当出现翘曲，加工过程中如果压脚位置干涉走刀路径，还需要反复调整装夹位置，大幅降低加工效率，而这款真空吸附工作台，正是针对这类加工痛点设计的专用工装部件。从实际应用场景来看，这类工作台主要配套中小型数控雕刻机使用，覆盖广告标识加工、木工薄板雕花、亚克力板材切割、PCB样板铣削、薄铝板雕铣等多个加工场景，尤其适合厚度0.5mm到10mm之间的易变形板材装夹，只要工件表面没有明显的贯通缝隙，都可以通过真空负压实现稳定固定，完全避免机械装夹带来的工件表面损伤问题。

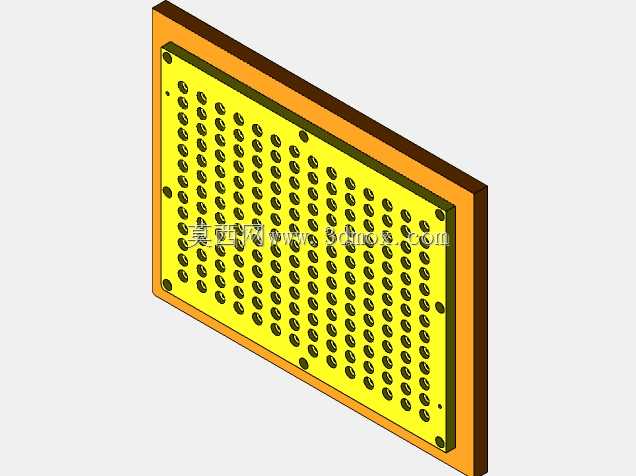

　　从功能特性来看，这款工作台采用全域密布小孔的吸附面板设计，区别于传统分区式大槽真空台，密集小孔的布局可以让负压均匀作用在工件整个贴合面，即使是面积较小的工件，也能覆盖到足够的吸附孔位，不会出现局部吸附力不足的问题；面板边缘设置了密封边框结构，当工件覆盖整个台面时，边框可以减少负压泄漏，维持稳定的真空度；台体背部设置了标准的真空发生器连接接口，可以直接配套常用的气动真空发生器使用，不需要额外改造设备气路，接入压缩空气即可产生足够的吸附负压，吸附力可以通过调节供气压力灵活调整，针对不同厚度、不同材质的板材匹配最合适的吸附力度，避免薄料被负压吸凹变形。

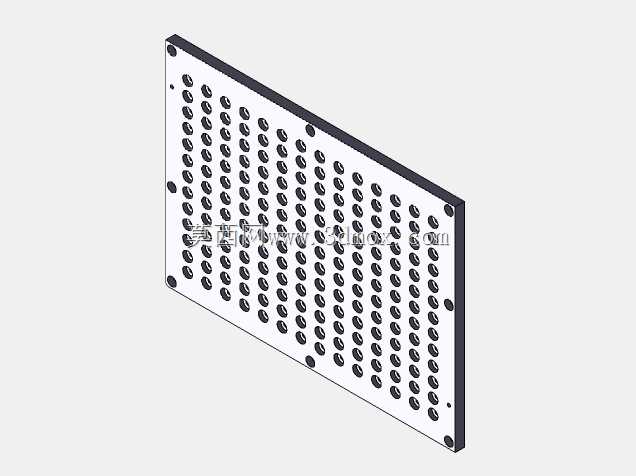

　　从设计思路层面拆解，这款工作台的结构做了针对性的工程优化：台体采用框架式加强结构，背部设置了纵横交错的加强筋，在保证台面整体平面度的前提下，尽可能降低台体自重，同时避免长期使用出现台面变形；吸附孔采用等间距矩阵排布，孔位间距经过反复验证，既保证了单位面积的吸附点密度，又不会因为孔位过密影响台面本身的结构强度，孔口做了微小的倒角处理，不会在工件贴合面留下压痕；台面整体做了硬质氧化处理，耐磨性能优异，长期放置、挪动工件也不会出现明显的划痕，能长期维持台面的平面精度，保证加工深度的一致性。

　　关于安装边界与尺寸适配，这款工作台的安装孔位按照主流中小型雕刻机的工作台面标准间距设计，背部预留了T型槽安装位，可以直接通过T型螺栓固定在雕刻机原有工作台上，不需要对原有设备做结构性改造；台体整体厚度控制在合理范围，安装后不会过多占用Z轴的有效加工行程，对于Z轴行程有限的小型雕刻机也能友好适配；台面的有效吸附区域覆盖了常见的小幅面加工尺寸，日常加工的常规尺寸板材都可以完全放置在吸附区域内，如果加工更大尺寸的板材，也可以通过多台拼接的方式扩展吸附范围，拼接处的密封槽可以配套密封胶条实现无缝衔接，不会出现拼接位置负压泄漏的问题。

　　在实际使用过程中，这类真空工作台相比传统装夹方式还有不少隐性优势：比如加工过程中没有压板的干涉，刀具可以一次走刀完成整个轮廓的切割，不需要中途停机调整压板位置，大幅减少非加工时间；工件整个面均匀受力，装夹变形量控制在极小范围内，加工薄亚克力、薄铝板这类易变形材料时，加工完成后不会出现因为装夹应力释放导致的工件翘曲问题；对于一些表面不能有夹痕的装饰性工件，真空吸附的装夹方式完全不会破坏工件表面质量，省去了后续打磨去除压痕的工序。另外台体的气路设计做了流道优化，各个位置的吸附孔负压差值控制在很小的范围，不会出现台面边缘位置吸附力不足的问题，即使工件放置在台面边缘位置，也能获得足够的固定力，不会出现加工过程中工件移位的情况。日常维护也相对简单，加工产生的切屑即使掉入吸附孔，也可以通过反向通气的方式吹出，不会出现孔道堵塞导致的吸附力下降问题，适合加工车间长时间连续使用的工况。
