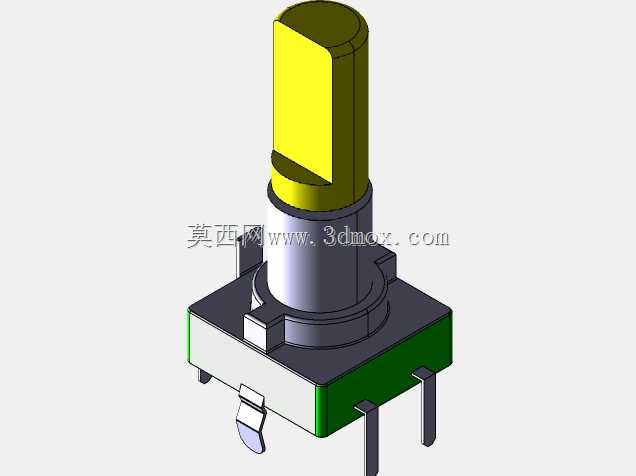

插件式旋转编码器结构三维数模

　　这款旋转编码器属于接触式增量型信号采集元件，日常在数控操作面板、音频调节设备、工业控制手持终端、小型机电设备参数调节模块中应用十分广泛，核心作用是将转轴的旋转角位移、旋转方向转换为对应的电脉冲信号，供后端控制电路识别处理，实现参数增减、菜单切换、位置反馈等功能，相比电位器类调节元件，它具备旋转寿命长、调节定位清晰、数字信号直接输出无需额外模数转换的优势，在需要频繁调节参数的工控及消费电子场景中适配性极强。

　　从结构设计逻辑来看，这款编码器采用卧式插件安装布局，底部设置直插式引脚适配常规波峰焊生产工艺，引脚间距符合通用插件元件的排布规范，可直接匹配对应规格的PCB焊盘封装，生产端无需额外定制治具即可完成贴装与焊接。底座部分采用耐高温工程塑料材质，边缘设置定位凸台，在PCB装配时可快速卡入对应定位孔，避免焊接过程中元件偏移，同时底座侧面预留的固定卡扣可在插装后与PCB板形成机械锁止，提升焊接后的结构强度，应对设备运输、使用过程中的振动冲击，避免引脚脱焊、元件松动的问题。

　　转轴部分采用带D型切面的圆柱结构，这种设计一方面可以和配套的旋钮帽形成周向限位，避免旋钮使用过程中出现打滑空转的情况，另一方面D型切面的平面结构也可作为装配对位基准，方便产线工人快速识别旋钮安装方向，提升装配效率。转轴与底座内部的码盘接触结构采用分段定位设计，每旋转一个固定角度会产生清晰的段落触感，操作者无需查看屏幕即可通过手感判断调节步数，在盲操作场景下的使用体验更佳，内部的接触弹片采用高弹性合金材料，经过长期摩擦测试后仍能保持稳定的接触压力，避免信号丢脉冲、接触不良的常见故障。

　　安装边界层面，这款编码器的底座为正方形结构，整体高度从引脚底部到转轴顶端的尺寸适配薄型设备的内部空间要求，不会占用过多的机箱内部纵深，引脚伸出底座的长度符合常规PCB板厚后的焊接余量要求，过波峰焊时不会出现引脚过短上锡不良、过长剪脚工序额外增加工时的问题。转轴的旋转扭矩控制在适合手动调节的区间，既不会因为扭矩过轻导致误触转动，也不会因为扭矩过重造成调节手感生涩，转轴的径向晃动量控制在极小范围内，长期使用后不会出现转轴偏摆导致的信号偏差问题。

　　在实际选型适配过程中，这类插件式旋转编码器常被用于CA6140这类普通机床的数控改造操作面板上，作为进给倍率、主轴转速调节的输入元件，也可用于小型自动化设备的参数设置模块，相比贴片式编码器，它的结构强度更高，抗外力冲击能力更强，适合车间环境下的频繁操作场景。建模过程中对内部的弹片接触结构、码盘定位卡点都做了还原，不仅可以用于外观结构的干涉检查，也可作为PCB封装设计、装配工装设计的参考依据，结构设计师在进行面板布局时，可直接调用该数模核对安装孔位、旋钮突出面板的高度，避免出现装配后旋钮与面板外壳干涉、操作空间不足的问题。

　　从功能特性上看，这款编码器的输出相位差符合常规增量编码器的信号规范，后端电路可直接通过两路脉冲的相位差判断旋转方向，无需额外增加信号处理电路，配套的电路设计门槛较低，通用的MCU IO口即可完成信号采集。外壳部分的绿色阻焊层标识对应常规插件元件的绝缘层设计，底座的金属屏蔽部分可提升元件的抗干扰能力，在车间复杂电磁环境下仍能稳定输出信号，不会因为周边电机、变频器的电磁干扰出现信号误判的问题。
