带双USB端口的插座内嵌适配结构

　　日常电气改造场景里，不少德系墙面插座系统的预留嵌装位尺寸固定，常规市售USB充电模块要么卡装间隙过大容易松脱，要么凸起于面板表面影响美观，甚至会遮挡相邻插孔的使用空间，这类适配痛点在旧房插座升级、办公工位面板改造的项目中十分常见。这款嵌装结构的设计初衷，就是解决特定规格墙面插座的USB功能扩展适配问题，不需要对原有墙面底盒、面板框架做破坏性改动，直接替换原有嵌装空位的挡板即可完成功能升级。

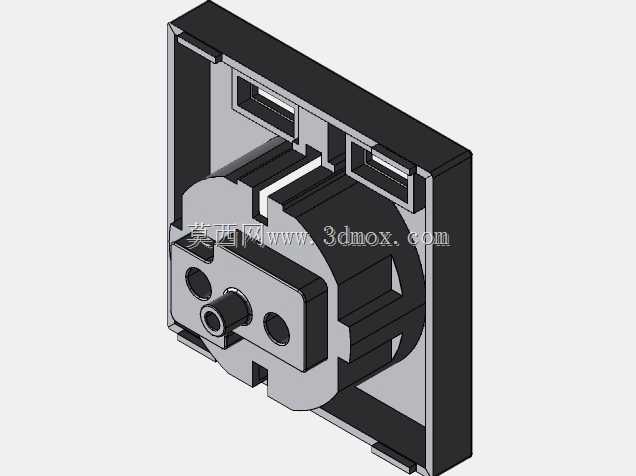

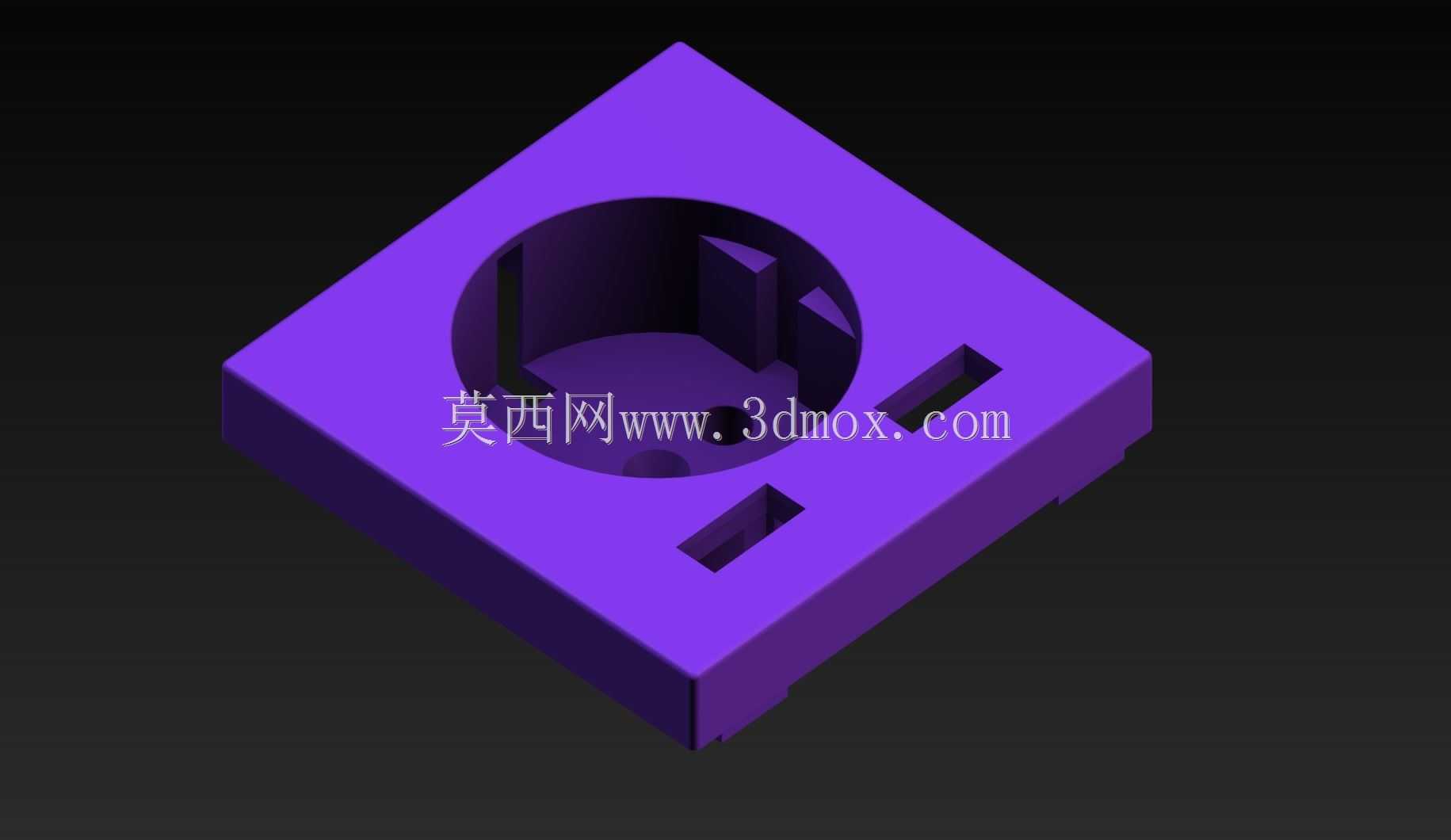

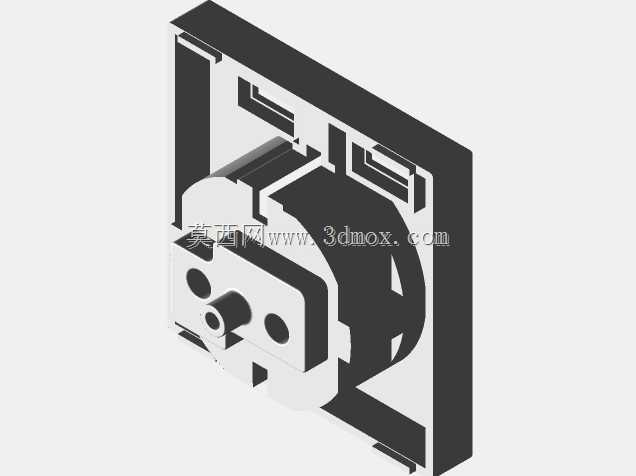

　　从结构功能来看，主体采用方形基座作为承载主体，中心预留圆形的主插座模块容纳腔，腔体内部设置多道定位筋条，用来卡合圆形插座模块的外壁，防止模块装入后出现周向转动，避免内部接线端子受扭转力出现松脱、接触不良的问题。基座平面上对称开设两个矩形通槽，对应双USB接口的伸出位置，槽体边缘做了0.2mm的倒角处理，既可以消除3D打印过程中产生的层纹毛刺，也能给USB接口的插拔提供微小的导向余量，避免公头插入时刮伤接口外壁。基座的侧壁设置了0.3mm的倒扣卡爪，对应原有插座系统嵌装位的内侧卡槽，装入后不需要额外打胶或者螺丝固定，依靠卡爪的弹性形变就能实现可靠固定，后期需要拆卸维护时，用薄撬片从边缘缝隙伸入即可顶开卡爪取出，不会破坏原有面板的外观。

　　设计过程中首先对原有插座嵌装位的内壁尺寸做了多点位测量，考虑到FDM3D打印的材料收缩率，基座的外形尺寸在实测值基础上预留了0.15mm的间隙，保证打印完成后可以顺利推入嵌装位，不会出现过紧卡滞或者过松晃荡的问题。圆形容纳腔的内径比常规圆形插座模块的外径大0.1mm，配合内部的筋条实现过盈配合，模块压入后不会出现轴向窜动。两个USB槽的位置经过反复调整，保证两个USB接口同时插入充电线时，插头之间不会出现干涉，手指插拔操作也有足够的空间，不会出现相邻插头挤手的问题。基座的厚度与原有嵌装挡板的厚度完全一致，装入后表面与插座面板保持齐平，没有凸起或者凹陷，整体外观协调统一。

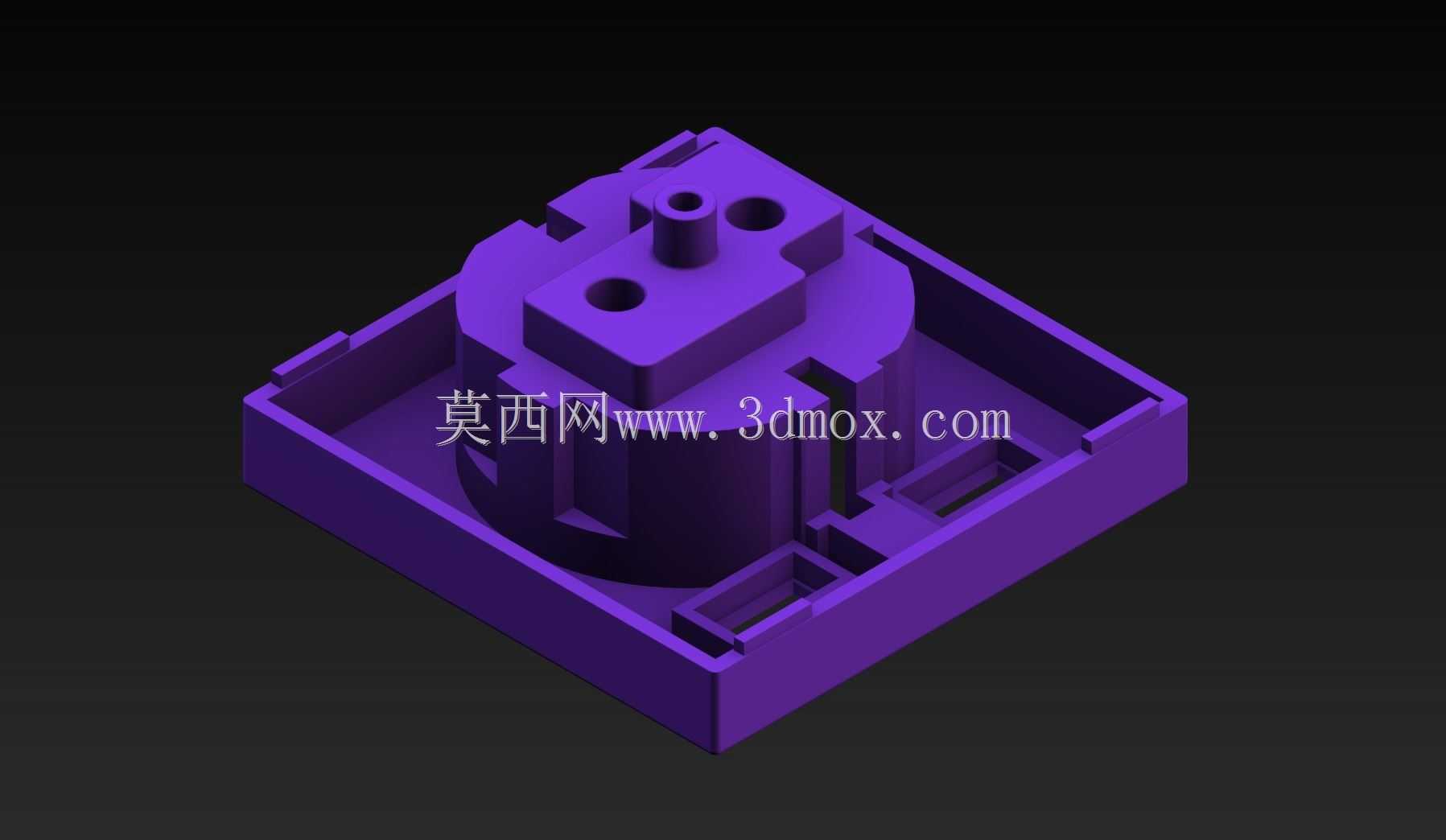

　　安装边界方面，基座整体为正方形结构，四个角做了R1的圆角处理，匹配原有嵌装位的圆角轮廓，不会出现边角顶死无法装入的情况。基座背面预留了走线空间，深度足够容纳USB模块的接线引脚以及引出的导线，不会因为导线挤压导致模块无法装到位，也不会出现导线被基座压破绝缘层的安全隐患。卡爪的位置设置在基座侧壁的中点位置，四个方向各设置一个，保证装入后受力均匀，长期使用不会因为单侧受力出现倾斜翘起的问题。结构整体没有薄壁脆弱部位，最薄的卡爪位置厚度也达到1.2mm，采用常规PLA或者PETG材料打印即可满足使用强度要求，插拔USB接口时不会出现结构断裂的问题。

　　实际使用场景中，这类嵌装结构既可以用于家庭墙面插座的USB功能升级，也可以用于办公工位的桌面插座改造，还能适配嵌入式家具的插座面板扩展，不需要更换整个插座面板，只需要替换对应的嵌装块就能实现功能升级，改造成本低，安装操作简单，不需要专业电工即可完成操作。结构设计充分考虑了3D打印的工艺特性，没有悬空大角度结构，打印时不需要添加支撑，直接平放打印即可获得足够的结构强度，表面处理也十分方便，打印完成后简单打磨边角即可直接装配使用。
