模块化自行车配套挂载导轨支架组件

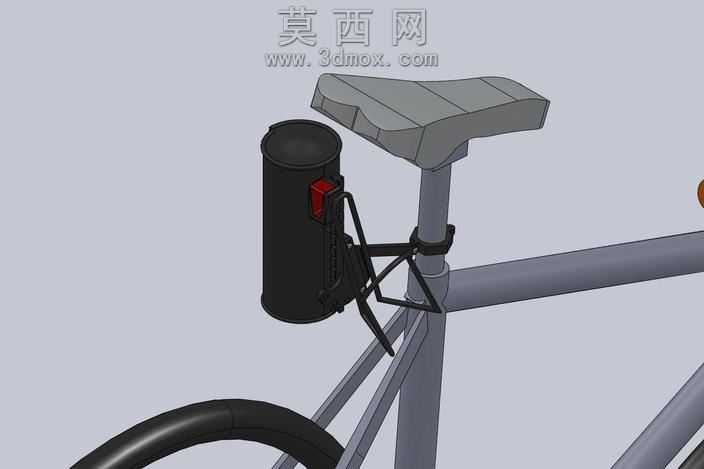

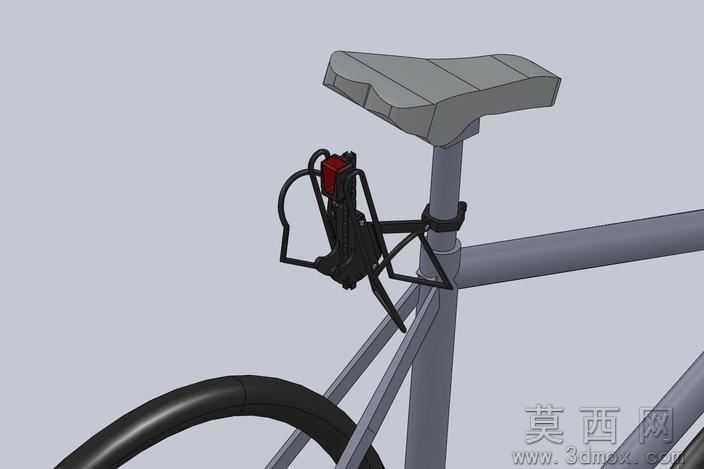

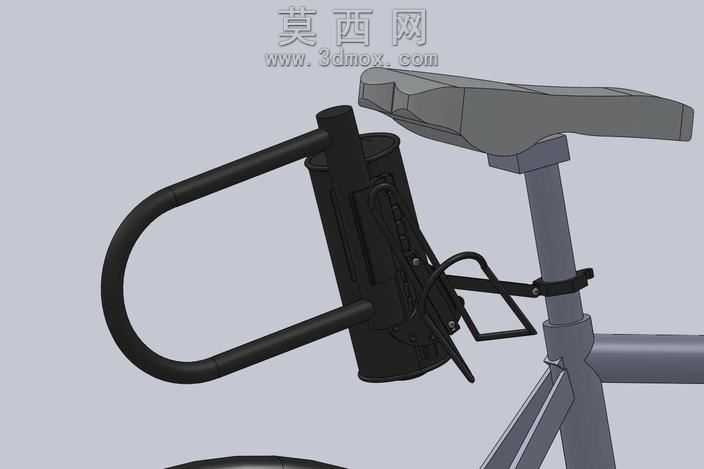

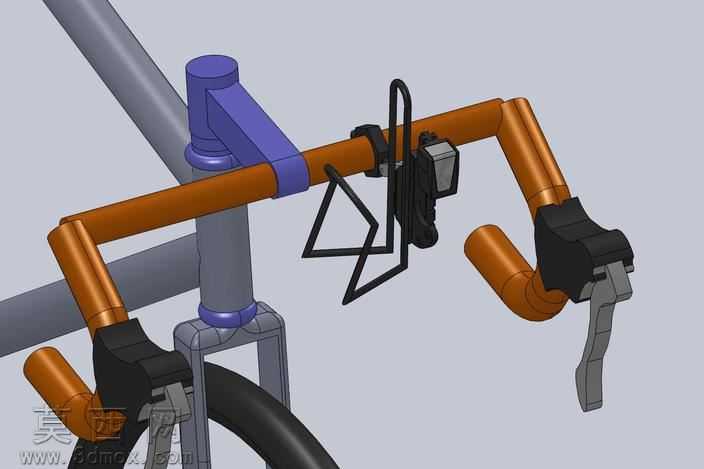

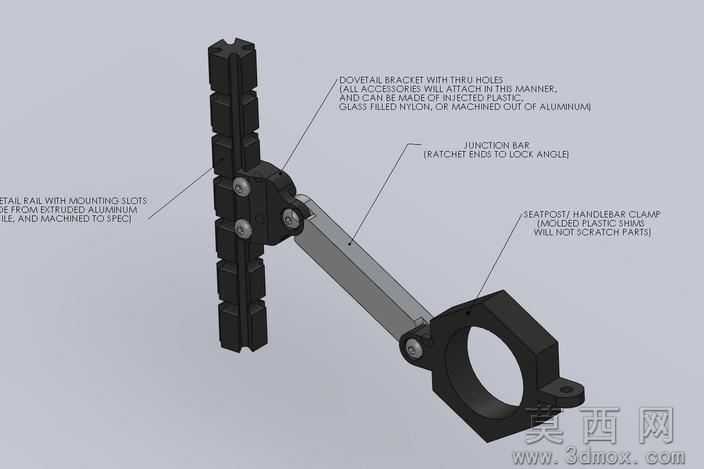

本作品为模块化自行车配套挂载系统的三维建模成果，整体基于燕尾导轨的快装逻辑完成结构设计，可适配不同管径的自行车圆管安装场景。建模过程中针对各部件的装配公差做了精准设定，首先完成带安装槽的燕尾导轨主体建模，导轨采用等距排布的卡槽结构，建模时严格控制卡槽的间距与槽深参数，保证附件安装后无松旷间隙；其次完成带通孔的燕尾支架建模，支架与导轨配合的接触面做了贴合度优化，通过两枚锁紧螺钉实现导轨与支架的位置固定，建模时预留了螺钉的安装沉孔，保证装配后螺钉端面不突出支架表面。中间的连接臂采用棘轮锁紧结构设计，建模时还原了棘轮端部的锁止齿形，可实现挂载角度的无级调节与锁止，满足不同使用场景下的挂载角度需求；末端的手把夹座采用分体式抱箍结构，夹座内侧做了仿形圆弧面设计，建模时预留了衬垫安装位，搭配软质衬垫可避免夹装时刮伤自行车管材表面，夹座的锁紧位置设置了带安装耳的螺栓孔位，可通过单枚螺栓快速完成夹座的锁紧与松脱。材质设定上，导轨部件采用挤压铝合金材质，渲染时还原铝合金的哑光金属质感，表面做细微的拉丝纹理处理；支架、连接臂与夹座部件可根据使用需求选择玻纤增强尼龙或铝合金材质，尼龙材质渲染时呈现细腻的磨砂塑料质感，铝合金版本则做阳极氧化的哑光黑表面处理。设计思路围绕通用快装的核心需求展开，整套挂载系统无需对自行车本体做改装，通过夹座即可固定在车座立管、车把等任意圆管位置，导轨的燕尾槽结构可兼容尾包、车灯、水壶架、工具包等多种拓展附件，所有调节位置的锁紧螺钉均采用公制内六角规格，适配日常自行车随车携带的内六角扳手即可完成所有安装与调节操作，建模时对所有活动部件做了运动干涉检查，保证角度调节、附件拆装过程中无部件碰撞卡滞问题，各部件的壁厚、加强筋位置均做了结构强度优化，在保证轻量化的同时满足日常骑行的挂载承重需求。
