单侧受限空间用带翼片可展开紧固件

　　在航空航天壁板装配、封闭腔体设备检修、轨道交通车体内部构件连接这类场景中，作业人员往往只能触及被连接件的单侧，常规的螺栓螺母连接需要双侧操作，根本无法完成装配，这类场景下盲装紧固件的选型一直是结构设计中的痛点。这款带翼片的可展开紧固件，就是专门针对单侧操作空间受限的连接工况开发的结构，完全不需要在被连接件背面预留操作空间，仅从单侧就能完成两块叠合板材的锁紧固定。

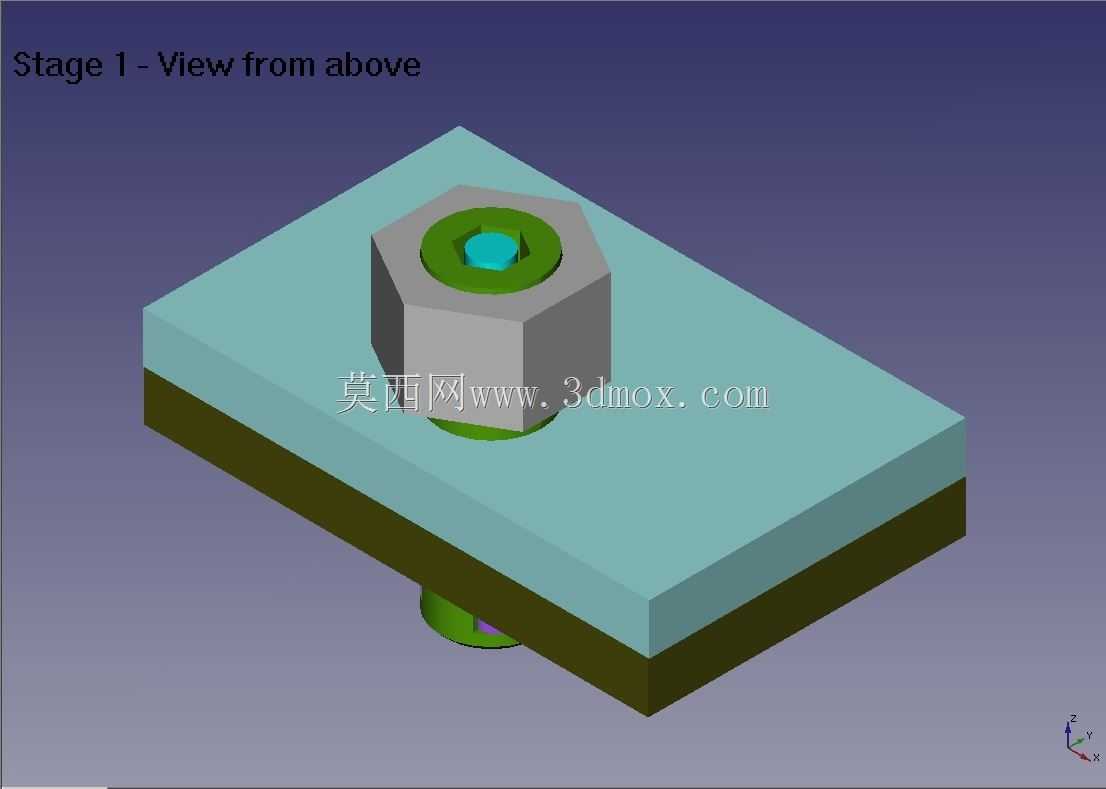

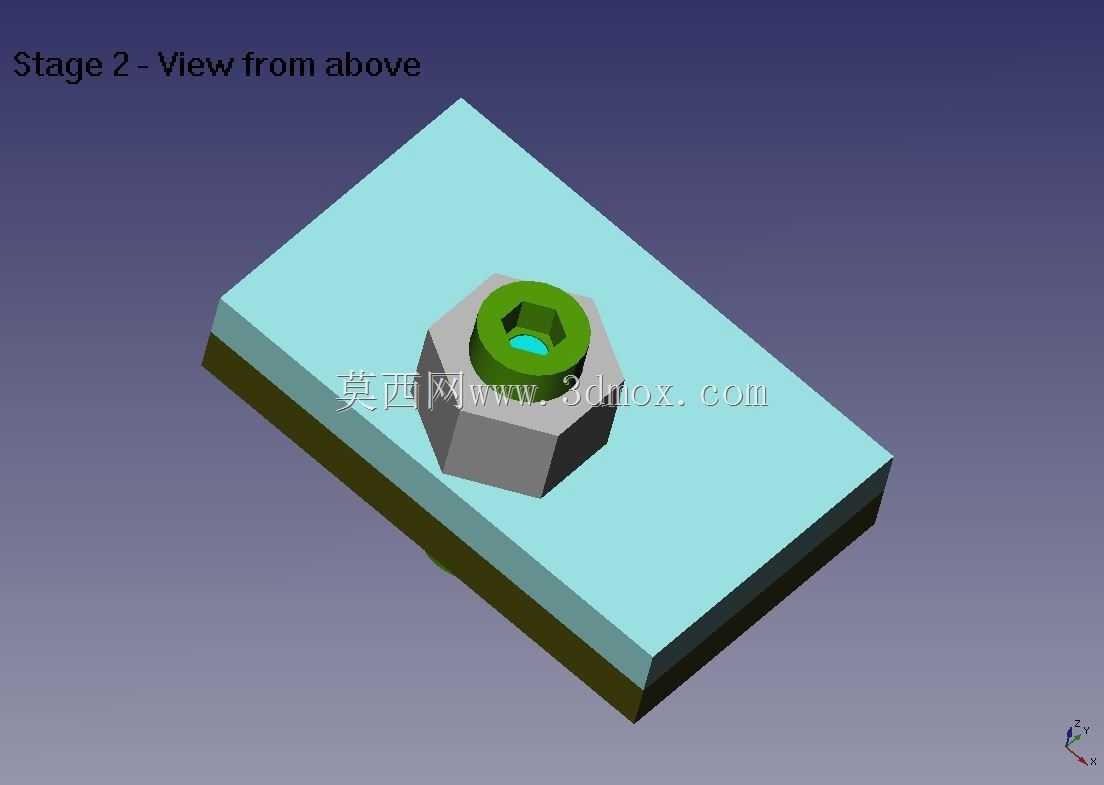

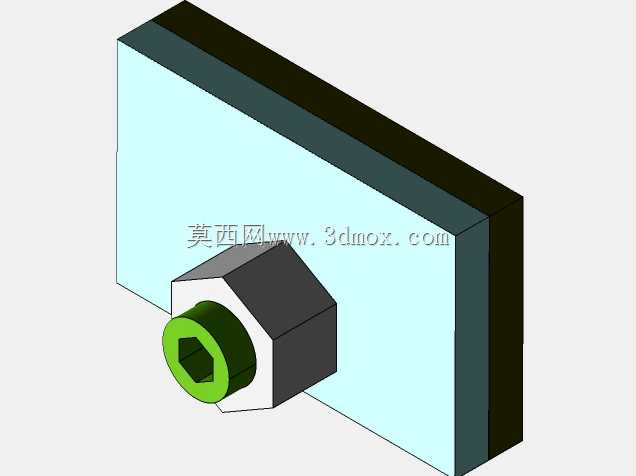

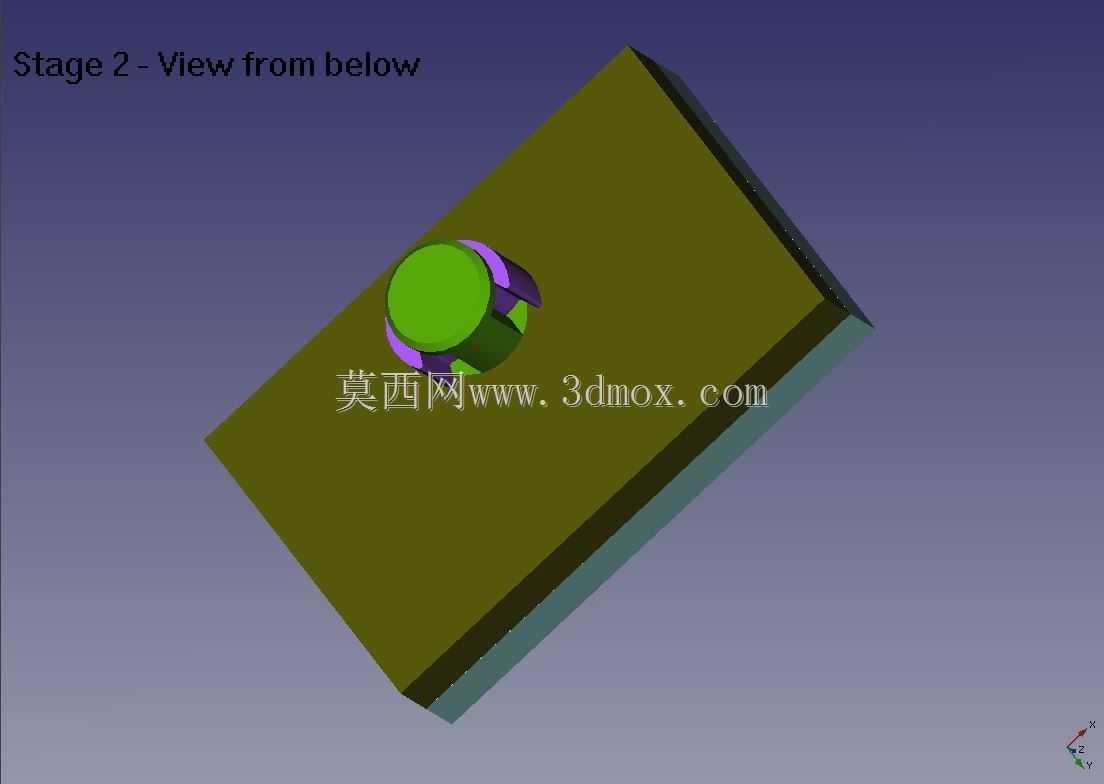

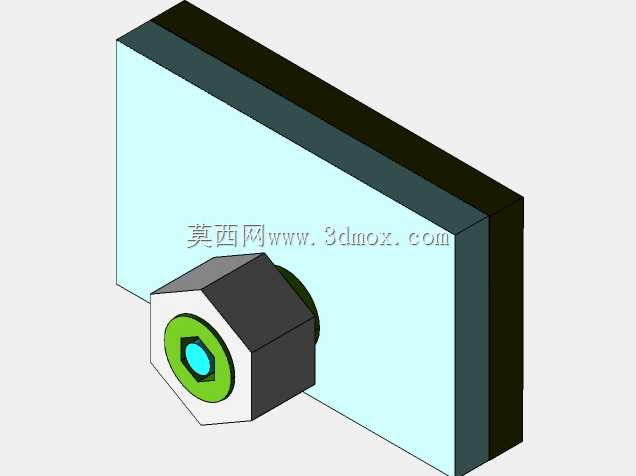

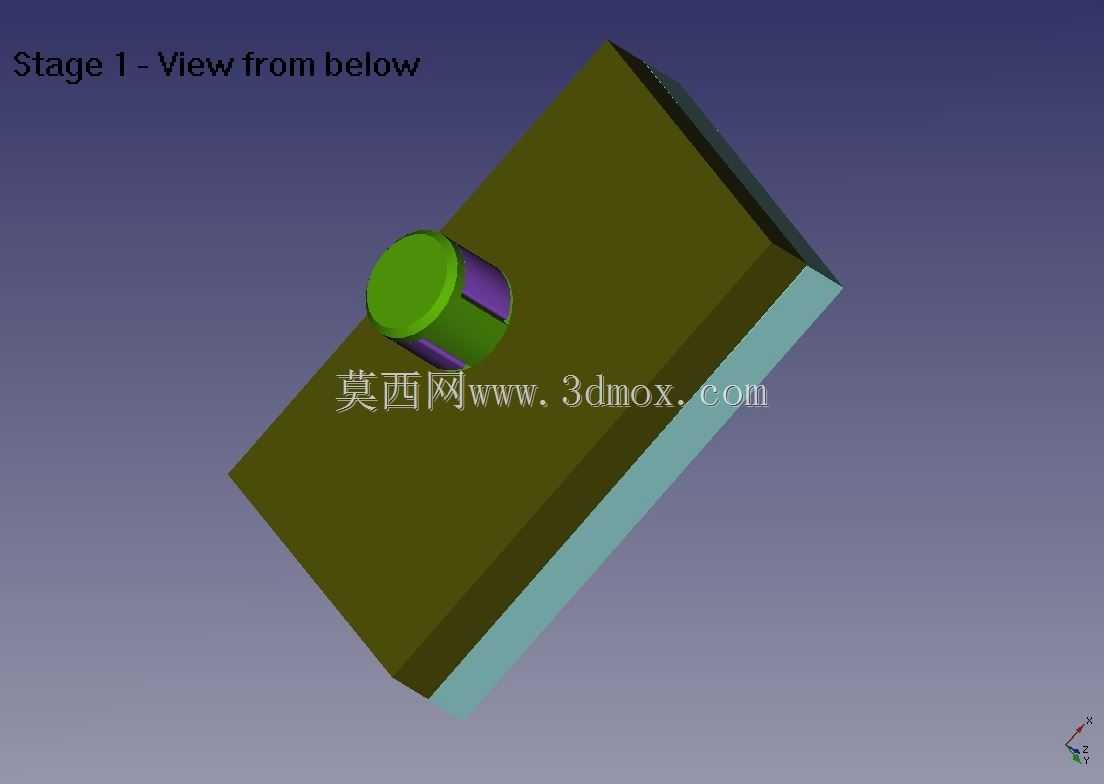

　　从结构功能来看，这款紧固件由带内六角驱动槽的螺栓杆、预置六角螺母、可弹性展开的翼片结构三个核心部分组成。初始状态下翼片处于收拢状态，整体外径小于被连接件上的预制安装孔直径，能够顺利从单侧穿入两层叠放板材的通孔内。当六角扳手插入螺栓端部的内六角槽施加旋转扭矩时，螺栓杆会沿轴向向下进给，原本收拢在杆部的翼片会在杆身结构的推动下，在下层板材的背面沿径向向外展开，形成直径大于安装孔的支撑承压面，此时继续转动扳手，六角螺母会沿螺栓杆轴向进给，将上层板材、下层板材压紧在螺母承压面与展开翼片之间，直到达到预设的锁紧力矩，完成整个连接过程。

　　设计思路上，这款结构没有采用传统抽芯铆钉的不可逆铆接结构，而是保留了螺纹连接可拆卸、可重复锁紧的优势，同时解决了普通螺纹连接需要双侧操作的缺陷。翼片的展开角度做了限位设计，完全展开后翼片承压面与板材背面的平行度控制在合理范围内，避免局部应力集中导致的板材压溃；螺栓杆的六角驱动槽深度做了匹配标准内六角扳手的尺寸设计，作业时不需要专用工具，用常规公制内六角扳手就能完成操作，降低了现场装配的工具适配成本。翼片的边缘做了圆角钝化处理，穿入安装孔时不会刮伤孔壁的涂层或者基材，对于有防腐要求的铝合金、复合材料板材连接场景十分友好。

　　安装边界方面，这款紧固件适配的被连接件总厚度有明确的适配范围，要求两层板材叠合后的总厚度处于螺栓杆有效锁紧行程区间内，安装孔的直径公差需要控制在常规紧固件安装的推荐公差范围内，孔壁与螺栓杆的间隙不能过大，否则翼片展开时可能出现偏斜，导致承压面积不足。安装时需要注意，穿入紧固件之前要先将预置螺母旋到螺栓杆的最上端位置，保证翼片处于完全收拢状态，避免穿入过程中翼片剐蹭孔壁造成卡滞；当扳手感受到明显的轴向阻力时，说明翼片已经完全展开抵接到下层板材背面，此时再施加规定的锁紧力矩即可，不能过度扭矩拧紧，避免翼片受力过大产生塑性变形，影响后续的重复拆装性能。

　　和市面上常见的单侧铆接紧固件相比，这款带翼片紧固件可以反复拆装使用，不会像抽芯铆钉那样拆除时破坏基材孔位，对于需要定期打开维护的封闭腔体结构，比如设备的检修口盖板、电气柜的内侧安装板、航空内饰板的连接点位，这款结构能够在保证连接强度的前提下，大幅降低维护拆装的成本。翼片展开后的承压面积做了优化设计，相比同规格的膨胀式单侧紧固件，它的背面承压面更大，单位面积压应力更小，适合连接硬度较低的复合材料板、塑料板、薄铝板这类容易被压溃的基材，不会出现锁紧时螺母拉穿板材的问题。

　　在实际选型应用中，设计人员需要根据被连接件的总厚度、基材的抗压强度、连接点位需要承受的拉拔载荷与剪切载荷，匹配对应规格的紧固件，不需要额外在板材背面焊接螺母或者预留操作手孔，能够大幅简化封闭结构的设计，减少结构上的开孔补强工作量，同时降低装配环节的人工操作难度，哪怕是没有经过复杂培训的一线装配人员，只要按照操作步骤用内六角扳手操作，就能完成合格的连接，不容易出现漏装、锁紧不到位的质量问题。
