快速夹钳手柄加强替换结构设计

　　在日常的木工拼装、3D打印工件后处理、小型五金件粘接固定、电子元器件返修夹持这类轻载夹紧作业场景里，单手操作的棒式快速夹钳是一线操作者手边高频使用的工装工具，这类夹钳依靠扳机式手柄的杠杆放大作用，带动夹头沿导杆滑动实现快速开合与夹紧，操作效率远高于传统的螺旋式F夹，但市售的平价量产快速夹钳普遍存在主手柄结构强度不足的问题，尤其是扳机位置的受力筋位设计偏薄，在施加较大夹紧力或者低温环境下使用时，手柄根部很容易出现脆性断裂，整把夹钳直接报废，造成不必要的工具损耗。

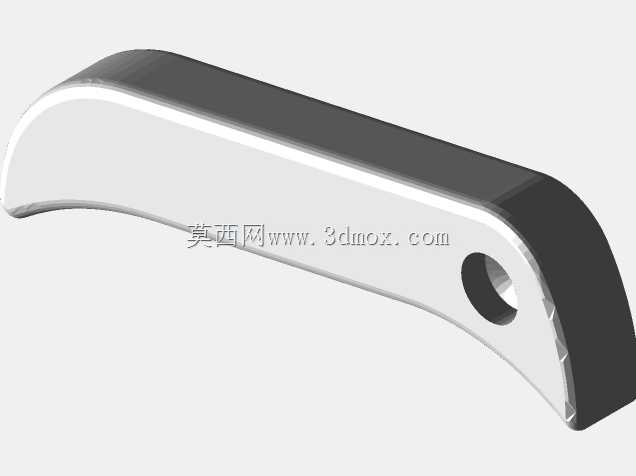

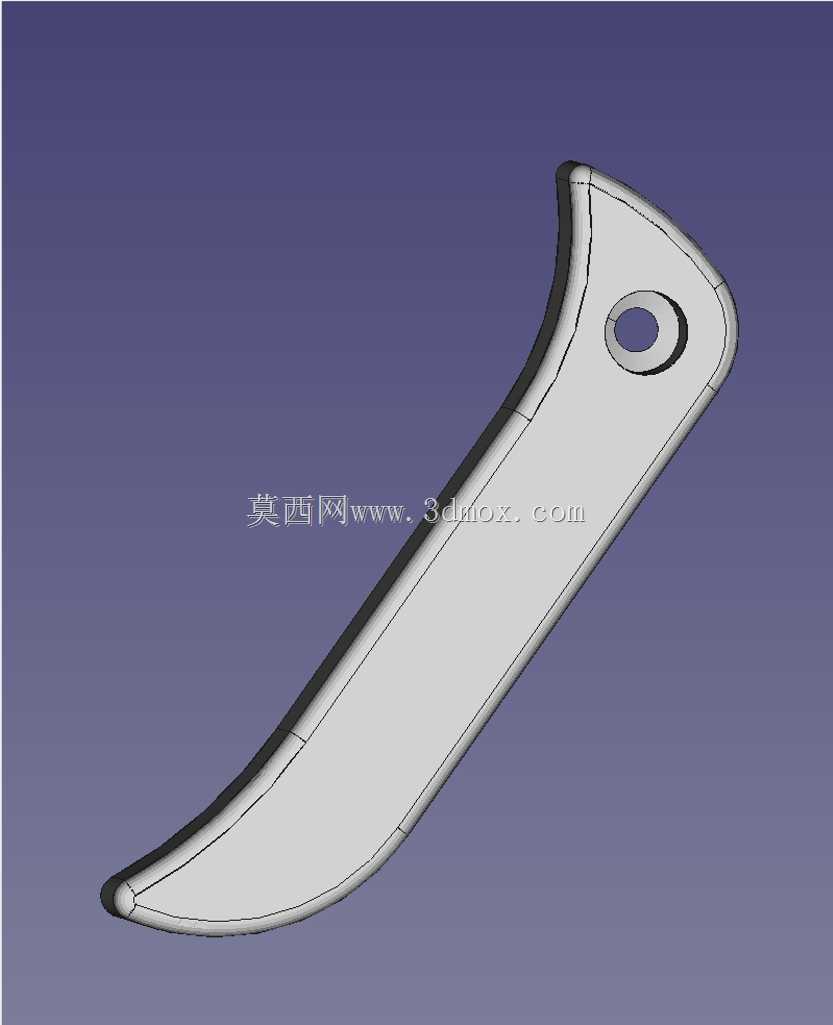

　　本次设计的替换手柄结构，针对原产品断裂的核心受力点做了针对性优化，首先重构了手柄与夹钳主体铰接位置的截面形状，将原产品单薄的单侧悬臂铰接结构改为双侧带加强筋的包覆式铰接座，分散扳机扣动时的应力集中，避免铰接孔位置在反复受力后出现开裂。手柄的握持曲面按照成年人手型的自然握持弧度做了微调，指槽位置的过渡圆角从原产品的R1.2加大到R3，减少长时间握持夹紧时的硌手感，同时在手柄的受力主干位置，将原产品的等壁厚结构改为渐变壁厚设计，靠近铰接点的受力最大区域壁厚增加2.2mm，向握持末端逐步收薄，在控制整体重量的前提下最大化提升结构刚性。

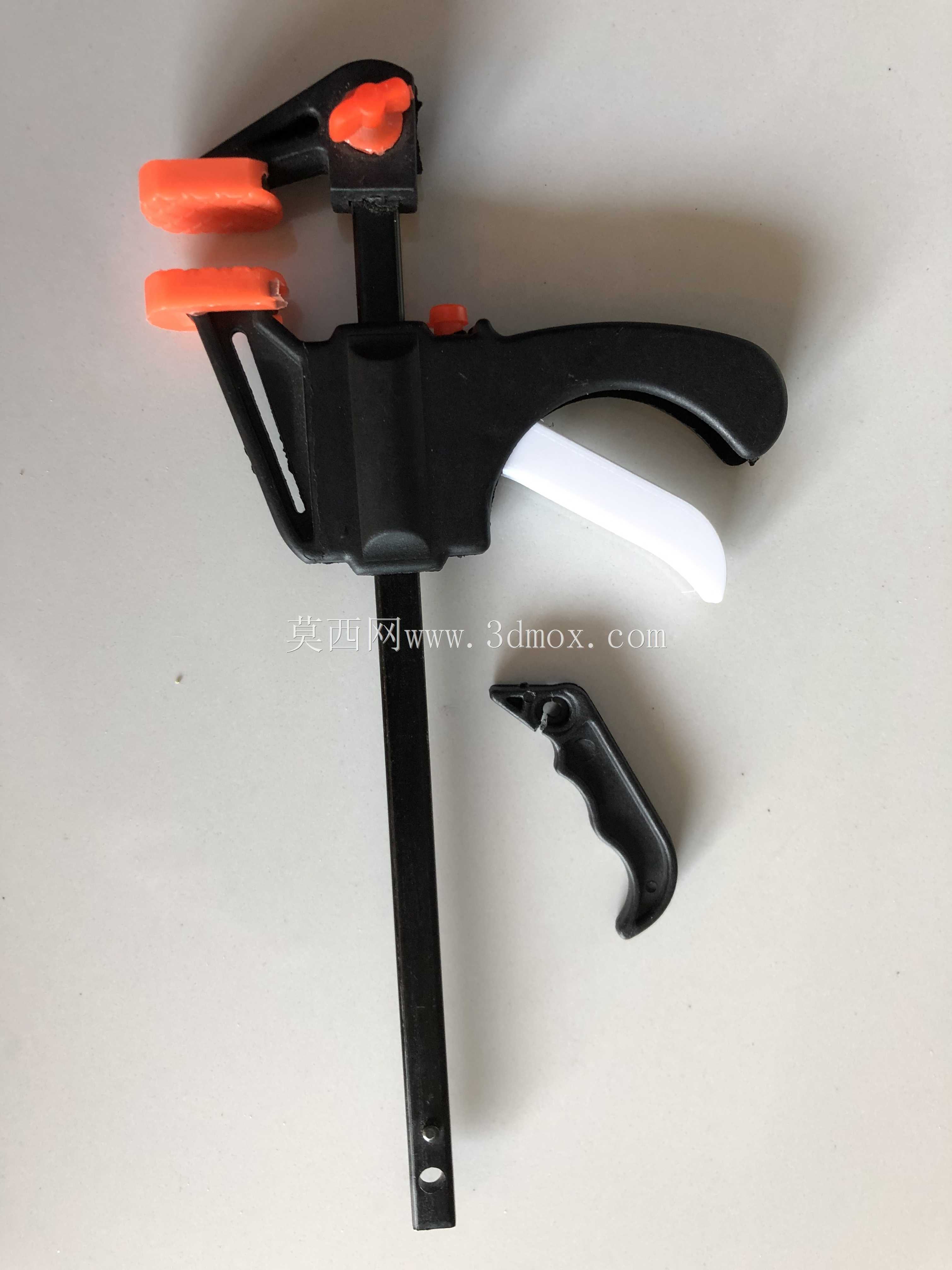

　　从安装边界来看，这个替换手柄完全匹配原夹钳的铰接轴尺寸，铰接孔的直径公差控制在H7级别，不需要对原夹钳的主体结构做任何二次打磨或者修改，只需要将断裂的残留手柄从铰接轴上敲下，清理掉轴上残留的塑料飞边，将新的手柄对准铰接孔压入，再装回原有的复位扭簧即可正常使用，整个替换过程不需要专用工具，普通操作者在两分钟内即可完成维修。导杆的让位槽尺寸完全沿用原产品的配合间隙，扣动手柄时不会和夹钳的导杆、锁止块产生运动干涉，扳机的行程和原产品保持一致，夹紧时的扳机力反馈和原厂手柄的操作手感基本无差异，不会出现替换后夹钳行程不足、锁止失效的问题。

　　从实际使用的功能特性来看，加强后的手柄可以承受比原厂手柄高40%左右的极限扳动力，对应夹钳的最大夹紧力可以从原产品的120N提升到170N左右，能够覆盖更多轻载夹紧的作业场景，比如薄铝板的粘接固定、小型焊接件的临时定位、3D打印大尺寸工件的粘合压紧等，不会因为手柄强度不足出现夹钳突然松脱的问题。手柄的外轮廓没有突出的尖锐棱角，即使在狭小的操作空间里使用，也不会剐蹭工件表面或者划伤操作者的手部，和原产品的橙色塑料按键、黑色夹身的配色保持协调，替换后不会有明显的配件违和感。

　　在结构设计的过程中，特意对受力路径做了仿真验证，将扣动扳机时的载荷施加在握持区域，模拟最大夹紧力下的应力分布，确保整个手柄的最大应力值低于常用打印材料的屈服强度，避免出现反复使用后的疲劳断裂问题。同时在手柄和扭簧接触的位置做了耐磨凸台设计，减少扭簧反复转动时对手柄本体的磨损，延长替换配件的使用寿命。针对夹钳使用时可能接触到木工白乳胶、502胶水、少量切削液的场景，手柄的表面做了光滑无凹槽的设计，溅到的液体或者碎屑可以直接用抹布擦拭干净，不会在缝隙里残留污渍堆积。

　　不同于市面上售卖的原厂替换配件，这个结构不需要开模定制，个人用户可以直接通过桌面级FDM3D打印机自行制作，打印时的填充率设置在30%即可满足强度需求，不需要100%填充造成材料浪费，打印摆放时将铰接孔的轴线垂直于打印平台，避免层间受力方向和受力方向平行导致的强度下降，不需要额外添加支撑结构，打印完成后只需要去掉少量的打印拉丝即可直接装配使用，大幅降低了夹钳的维修成本，也让已经报废的夹钳可以重新投入使用，减少工具浪费。
