自定义款多辐条汽车轮毂结构设计

　　汽车轮毂作为连接轮胎与车桥的核心承载部件，其结构设计直接决定整车行驶过程中的载荷传递效率、转向响应精度以及高速运转下的动平衡表现，这款自定义多辐条轮毂的设计过程，首先从实际装车的边界约束入手，先确定轮辋的公称直径、轮缘宽度以及安装孔的节圆直径，匹配对应规格的无内胎轮胎安装需求，轮辋部分的胎圈座角度严格遵循乘用车轮辋的通用规范，保证轮胎充气后胎圈与轮辋能够紧密贴合，避免高速行驶中出现轮胎脱圈的风险。

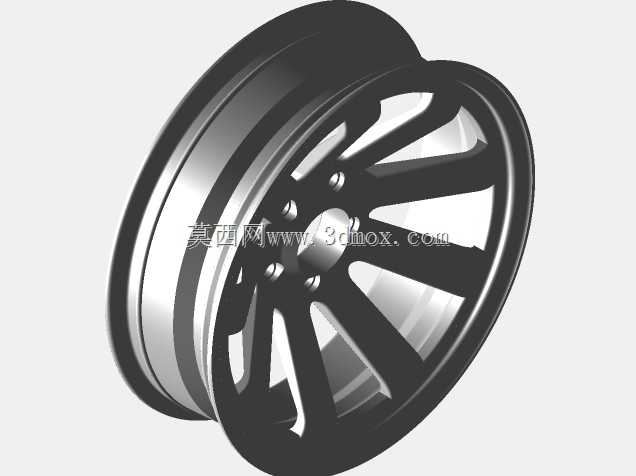

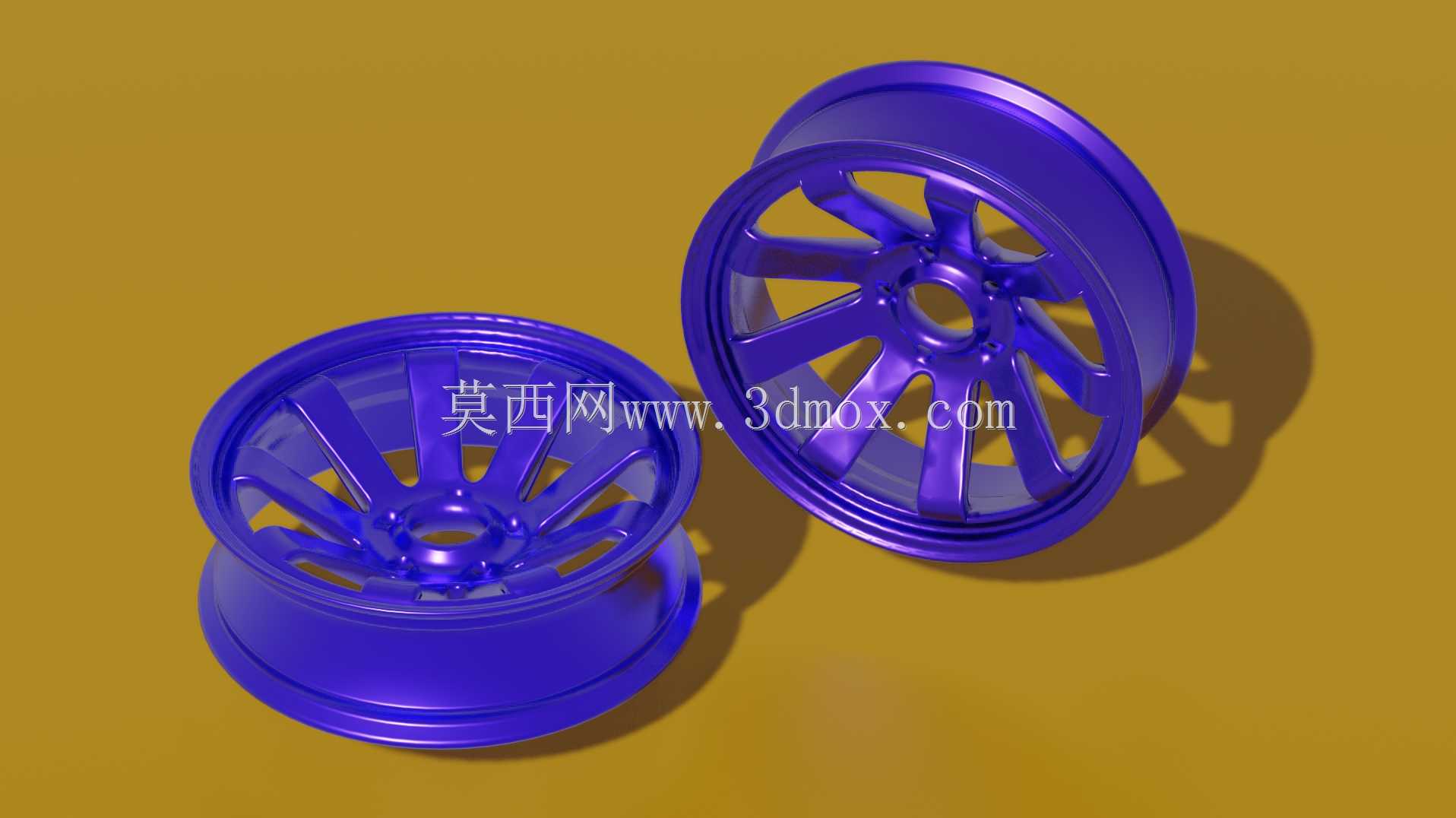

　　轮辐部分采用十辐条对称式布局，每根辐条从中心安装盘位置向外延伸至轮辋内侧的连接环带，辐条截面采用变厚度设计，靠近中心安装座的位置厚度更大，能够承担车辆起步、制动时传递的扭矩载荷，同时承受过弯时产生的侧向弯矩，靠近轮辋的位置辐条厚度逐步收窄，在保证结构强度的前提下尽可能降低非簧载质量，减少悬架系统的工作负担，提升车轮的接地性能。中心安装盘位置预留了对应轮毂螺栓的通孔，中心孔的尺寸与轴头定位凸台的尺寸采用过渡配合设计，保证轮毂装车后能够与轴头保持同轴，避免高速转动时出现径向跳动，安装盘的背面设计有平整的贴合面，与刹车盘或者轮毂轴头的安装面完全贴合，保证螺栓锁紧后受力均匀，不会出现局部应力集中导致的安装盘变形。

　　从实际应用场景来看，这款轮毂适配普通家用乘用车的改装或者替换需求，辐条之间的镂空区域预留了足够的刹车系统散热空间，车辆连续制动时，刹车卡钳与刹车盘产生的热量能够通过辐条间隙快速随气流散出，避免刹车系统因为温度过高出现热衰减，提升连续制动的可靠性。轮辋与轮辐的连接位置采用圆弧过渡结构，消除直角连接带来的应力集中问题，能够承受车辆经过颠簸路面时产生的冲击载荷，避免长期使用后连接位置出现疲劳裂纹。

　　设计过程中针对压铸成型的工艺特性做了专门的结构优化，所有壁厚的过渡都采用平缓的渐变设计，避免压铸过程中出现局部缩孔或者冷隔缺陷，辐条的表面没有设置多余的凸起结构，既降低压铸模具的加工难度，也减少后续表面处理的工作量，轮毂的整体外形采用对称式结构，在做动平衡校正时能够减少平衡块的添加量，提升装车后的运转平顺性。轮缘部分的凸起高度符合安全轮辋的设计要求，当轮胎出现意外失压时，轮缘能够临时卡住轮胎胎圈，避免轮胎完全脱离轮辋导致车辆瞬间失控，提升行驶过程中的安全冗余。

　　在安装边界的校核上，设计时充分考虑了与常见刹车卡钳的避让空间，辐条内侧与卡钳外侧预留了足够的安全间隙，即使更换大尺寸的改装刹车卡钳，也不会出现轮毂转动时与卡钳发生干涉的问题，中心孔周围的螺栓孔分布圆直径适配主流家用车型的轮毂螺栓规格，不需要额外加装变位垫片就能够完成安装，降低装车的适配难度。轮毂的整体重量控制在同尺寸铸造轮毂的合理区间内，既保证了足够的结构强度，也不会因为重量过大增加车辆的能耗，辐条的造型在满足结构强度的同时，转动时能够形成流畅的视觉效果，兼顾了实用性能与外观表现。
