ER11型4毫米孔径弹簧夹头结构设计

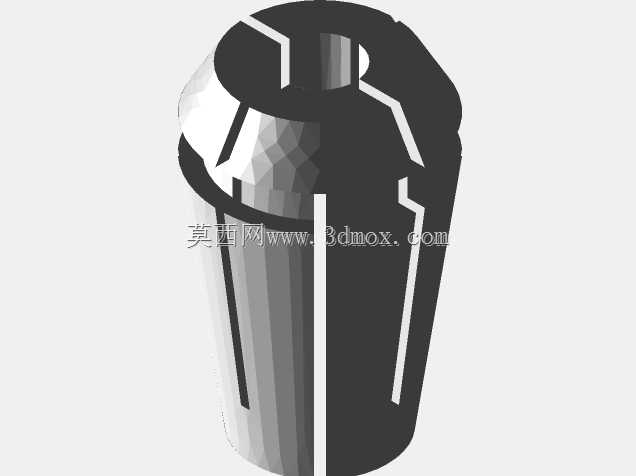

　　在数控铣削、雕刻加工、小型钻削设备的主轴末端，ER系列弹簧夹头是承担刀具精准夹持的核心功能部件，本次涉及的ER11规格4毫米孔径夹头，适配夹持直径4毫米的直柄刀具，覆盖小径立铣刀、雕刻刀、中心钻、小型钻头等常用加工刀具的装夹需求，在桌面级数控雕刻机、小型加工中心、走心机辅具、专用钻孔动力头场景中应用广泛。这类夹头的夹持逻辑依靠自身的弹性变形实现，本体采用整体弹性结构设计，沿轴向均匀分布多道开槽，当夹头被装入对应规格的ER螺母并旋紧在主轴端的ER刀柄锥孔内时，螺母的轴向压紧力会推动夹头沿锥面滑动，迫使开槽部位产生均匀的径向收缩，从而将穿入内孔的刀具柄部牢牢抱紧，这种结构能在紧凑的安装空间内提供足够的夹持力，同时保证刀具与主轴的同轴度，减少加工过程中的刀具跳动。从设计细节来看，ER11夹头的外锥面采用标准ER系列统一的8度锥角，这个锥度参数经过长期工业验证，既能保证压紧过程中力的传递效率，又能在松开螺母时依靠锥面的自松特性让夹头顺利回弹，方便刀具更换；外锥面的加工精度直接决定夹持后的跳动表现，设计时需要严格控制锥面的圆度与表面粗糙度，避免锥面贴合不均导致的夹持偏摆。夹头的内孔为4毫米直径的直孔，孔壁的加工精度需要达到H7级公差，保证与4毫米直柄刀具的配合间隙控制在合理范围，间隙过大会导致装夹后刀具跳动超差，间隙过小则会出现刀具插入困难、不同批次刀具适配性差的问题。轴向开槽的设计是夹头弹性性能的关键，开槽的长度、宽度、分布数量经过反复校核，

　　既要保证夹头在额定压紧力下能产生足够的收缩量覆盖刀具柄部的公差范围，又要避免开槽导致的结构强度不足，防止在高速旋转或大切削力工况下出现夹头开裂、夹持失效的问题；开槽的末端会设计小圆角过渡，减少应力集中，提升夹头的疲劳使用寿命。从安装边界尺寸来看，ER11规格夹头的外径、总长都符合ER11系列的标准尺寸，可直接适配所有标准ER11刀柄与ER11型螺母，不需要额外修改安装结构，替换时只需清理干净锥面的切屑、油污，将刀具穿入夹头内孔后装入螺母，再将螺母旋紧在刀柄上即可完成装夹，操作门槛低，互换性强。在实际加工场景中，这类小径夹头多用于小切削量的精加工工序，比如金属模具表面的精雕加工、亚克力板材的切割雕刻、PCB板的钻孔铣边、

　　小型五金零件的槽型加工等，这类工况对刀具的跳动控制要求较高，夹头的同轴度表现会直接影响加工表面的光洁度与刀具的使用寿命，如果夹头精度不足，刀具旋转时的径向跳动会导致刀刃受力不均，不仅加工出的表面会出现振纹，还会加速刀具磨损，甚至出现断刀的风险。设计这类夹头的三维模型时，需要重点还原锥面的角度参数、开槽的分布形态、内孔的尺寸精度，同时要考虑夹头在受力变形时的结构合理性，避免出现结构干涉或者强度薄弱点；建模过程中需要保证外锥面与内孔的同轴度，还原开槽末端的应力释放结构，让模型能直接用于后续的结构受力仿真、加工工艺编制，也能作为机床附件选型时的三维参考，帮助设计人员在整机设计阶段完成刀柄、夹头、刀具的装配干涉检查，

　　提前确认主轴端的刀具长度、夹持范围是否满足加工行程要求。不同于大规格ER夹头侧重重载切削的夹持力设计，ER11小规格夹头更侧重夹持精度与高速旋转下的动平衡表现，设计时会尽量保证夹头的壁厚均匀，减少高速旋转时的不平衡量，避免高转速下出现振动影响加工质量；夹头的端面会做平整处理，保证与螺母端面的贴合平稳，压紧时受力均匀，不会出现偏压导致的夹头倾斜问题。在日常使用中，这类夹头需要注意避免超范围夹持，不能用来装夹直径超过内孔公差范围的刀具，也不能在夹头锥面、内孔残留切屑的状态下强行装夹，否则会损伤夹头的配合表面，导致夹持精度下降；长期使用后如果夹头的开槽部位出现疲劳裂纹、内孔出现明显的磨损变形，就需要及时更换，避免加工过程中出现刀具飞出的安全隐患。
