门墙安装式摄像头装饰盖板结构设计

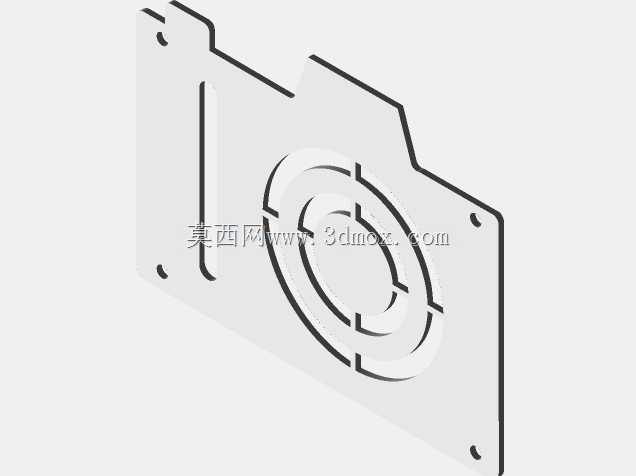

　　在民用建筑入户区域、商业空间公共通道、办公场所门禁点位的安防布设场景中，外露的摄像头安装底座、接线端子往往会破坏墙面整体视觉协调性，部分明装走线的摄像头还会因为底座与墙面贴合缝隙过大，积累浮尘、滋生蚊虫，甚至给非专业人员触碰设备接线留下安全隐患，这类场景下配套的装饰盖板就成了兼顾防护与美观的必备配套结构件。这款门墙安装的摄像头装饰板，核心作用是覆盖摄像头与墙面衔接的安装缝隙，隐藏外露的固定螺丝与接线端头，同时通过一体化的造型弱化安防设备的突兀感，让摄像头安装后与门墙饰面的视觉融合度更高。从结构设计逻辑来看，这款装饰板采用了中间预留摄像头镜头避让孔的一体化平板造型，整体轮廓做了圆角过渡处理，避免直角边缘在人员通行时造成磕碰划伤，

　　适配常规民用与商用场景的安全设计要求。安装边界方面，装饰板的背面预留了深度2mm的环形沉台，安装时沉台可以刚好卡在墙面预先开好的穿线孔外侧，既能够定位装饰板的安装位置，避免打胶或者螺丝固定时出现偏移，也能遮挡穿线孔边缘不规整的裁切毛边，对墙面施工的容错度更高，哪怕墙面开孔存在1-2mm的尺寸偏差，也能被沉台结构完全覆盖，不会露出施工瑕疵。外形尺寸上，这款装饰板的整体外轮廓尺寸控制在120mm×90mm范围内，厚度仅3mm，不会因为加装装饰板导致摄像头突出墙面过多，适配市面上绝大多数主流民用枪机、半球型摄像头的安装底座尺寸，中间的镜头避让孔直径预留了45mm，能够覆盖常规焦距镜头的视场角范围，不会因为装饰板的遮挡导致镜头画面出现暗角。

　　在功能特性设计上，装饰板的表面做了哑光磨砂处理，一方面能够避免墙面灯光、自然光反射形成光斑干扰摄像头的成像效果，另一方面哑光质感能够匹配绝大多数白色、浅灰色的墙面乳胶漆、木饰面、金属门的饰面效果，不会因为装饰板表面过于亮泽产生视觉违和感。固定方式上，装饰板预留了四个对称分布的沉头螺丝孔，孔位间距匹配标准86型底盒的安装孔距，既可以直接通过膨胀螺丝固定在水泥墙面上，也可以直接卡在预先预埋的86型接线底盒上，适配不同施工阶段的安装需求：如果是前期装修阶段预埋了接线底盒，不需要额外打孔，直接用底盒自带的固定螺丝就能锁紧装饰板；如果是后期加装摄像头，也可以通过装饰板的预留孔直接在墙面打膨胀螺丝固定，安装方式灵活。

　　考虑到不同安装场景的饰面厚度差异，装饰板的镜头避让孔边缘做了1mm的倒角处理，当摄像头底座压在装饰板表面时，倒角能够避免装饰板边缘顶住摄像头底座的密封胶圈，保证摄像头底座与装饰板表面贴合紧密，不会留下缝隙让灰尘、水汽进入安装孔内部，延长内部接线的使用寿命。在实际选型应用中，这类装饰板不仅可以用在门墙位置的摄像头安装，也可以适配同尺寸的门禁读卡器、可视对讲分机的安装缝隙遮盖，结构通用性较强。建模过程中，所有的孔位、沉台、倒角特征都做了参数化关联，调整外轮廓尺寸、避让孔直径、沉台深度时只需要修改对应参数就能快速生成适配不同型号摄像头的版本，不需要重新绘制草图，能够大幅提升同系列产品的设计迭代效率。从结构强度角度来看，3mm的壁厚选择兼顾了刚性与轻量化要求，采用常规ABS或者PC材质注塑成型时，日常的触碰、清洁擦拭都不会导致装饰板变形，沉头螺丝孔的位置做了局部加厚0.5mm的处理，避免螺丝锁紧时应力集中导致孔位开裂，能够满足长期使用的结构强度要求。
