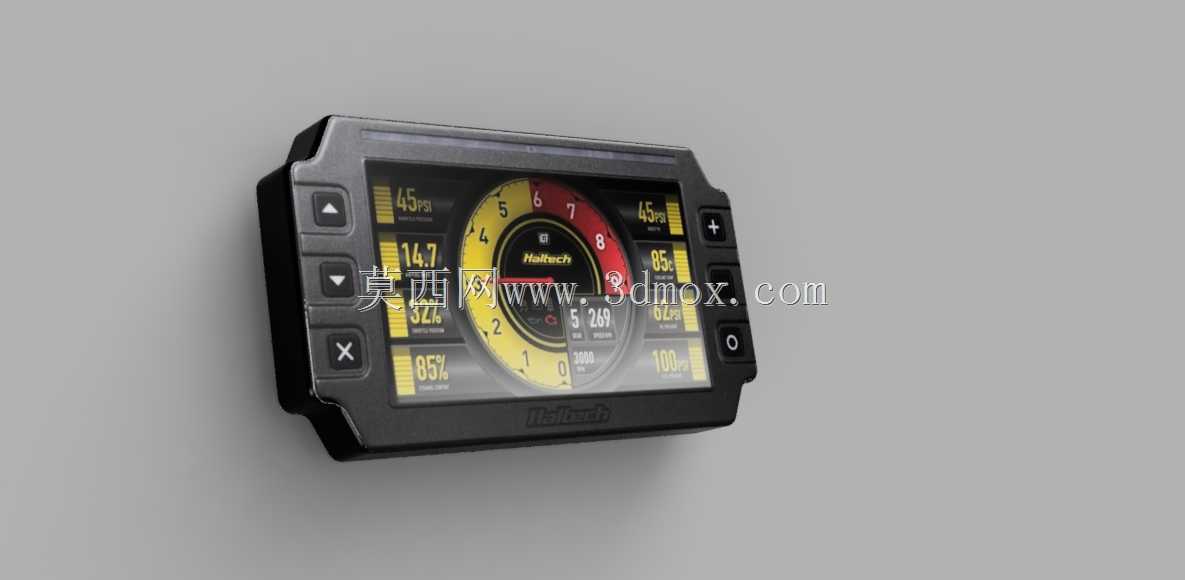

Haltech IC7赛车多功能显示仪表结构

　　在场地赛车、直线加速赛以及改装街车的座舱布局中，多功能显示仪表是车手获取车辆运行核心参数的核心交互终端，区别于民用车辆的集成式仪表盘，这类赛用仪表需要在紧凑的安装空间内，整合转速、车速、水温、油压、空燃比、增压值等数十项实时参数的显示功能，同时要适配赛车剧烈振动、高低温交变、强电磁干扰的严苛使用环境，Haltech IC7作为改装赛事领域应用广泛的显示单元，其结构设计完全围绕赛事场景的实际需求展开。从安装边界来看，这款仪表采用标准的嵌入式安装方案，壳体整体为带安装耳的矩形结构，正面显示区域占据绝大多数可视面积，四周预留的安装孔位可适配不同车型的仪表台开孔尺寸，安装时仅需在仪表台预留对应尺寸的矩形开孔，

　　将仪表本体嵌入后通过侧边的固定卡扣或者螺栓锁紧即可，不需要额外制作复杂的安装支架，能够适配从钢管赛车的碳纤维仪表台到改装街车的原厂仪表位替换等多种安装场景，壳体背面预留的接插件接口位置做了下沉处理，避免线束插接后突出壳体背部，占用过多仪表台后方的安装空间，这对于座舱空间极度紧凑的赛车而言尤为重要，毕竟赛车座舱内需要布置线束、断电开关、灭火系统管路等诸多部件，每一寸空间的冗余都需要在设计阶段提前考量。从功能布局来看，仪表正面的显示区域采用高对比度的彩色液晶面板，界面设计将转速表放在视觉核心位置，采用环形色带的形式标注转速区间，红区位置用醒目的红色标识，方便车手在激烈驾驶时用余光快速识别转速状态，及时执行换挡操作，

　　其余参数以数字或者条形图的形式分布在转速环的周边区域，根据车手的使用习惯可以自定义每个显示区块对应的参数项，比如跑直线加速赛时可以将增压值、空燃比放在显眼位置，跑耐力赛时则可以切换为水温、油温、燃油余量的优先显示。显示区域两侧布置了实体物理按键，区别于触控按键，物理按键带有明显的按压反馈，车手佩戴赛车手套时也可以准确操作，不会出现触控失灵的问题，按键的布局按照使用频率做了区分，上下选择、确认、返回等高频操作按键放在手指容易触及的位置，功能切换类的辅助按键放在侧边，避免驾驶过程中误触。壳体的材质选择上，外部采用高强度的工程塑料注塑成型，表面做了哑光防眩光处理，避免阳光直射时产生反光影响参数读取，壳体的接缝位置做了错位止口设计，

　　能够阻挡赛车行驶过程中溅起的水渍、灰尘进入仪表内部，适应雨天赛事以及非铺装路面行驶的使用场景，内部的电路板固定位置设计了减震胶垫，能够缓冲赛车行驶过程中发动机、路面传递过来的高频振动，避免电路板上的元器件出现虚接、脱落的问题。从建模还原的角度来看，这款模型重点还原了仪表的外部轮廓、按键布局、显示界面的分区以及壳体的细节特征，虽然部分深度尺寸参考公开的安装参数做了适配调整，但外部的安装尺寸、按键位置、接口轮廓都和实际量产产品保持一致，能够直接用于赛车座舱布局的干涉检查、仪表台改装的结构设计参考，也可以用于改装方案的可视化渲染展示，帮助改装从业者在方案设计阶段就直观呈现仪表装车后的实际效果，避免安装过程中出现尺寸不匹配、位置干涉的问题。在实际的赛事改装作业中，这类仪表的安装位置通常在方向盘正前方的车手最佳视野区域，不能被方向盘、换挡杆等部件遮挡，所以在前期的三维布局阶段，就需要将仪表模型导入整车座舱的装配环境中，结合车手的坐姿视野、方向盘的调节行程、周边操控部件的位置做匹配校核，确保车手在系好安全带、佩戴头盔的坐姿下，不需要大幅度移动视线就可以读取所有核心参数，同时操作按键时不需要松开方向盘或者改变握姿，这也是赛用设备结构设计和民用产品最大的区别，所有的结构细节都要服务于驾驶过程中的安全性和操作效率，不存在多余的装饰性结构，每一处造型、每一个按键的位置都有其实际的工程意义。
