WAGO连接器适配2针螺钉孔安装支架

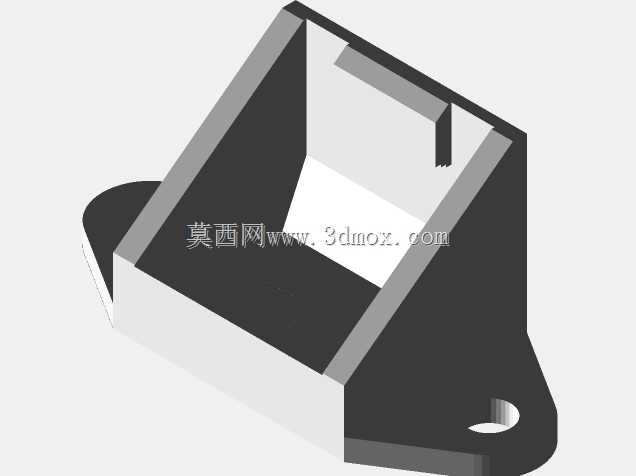

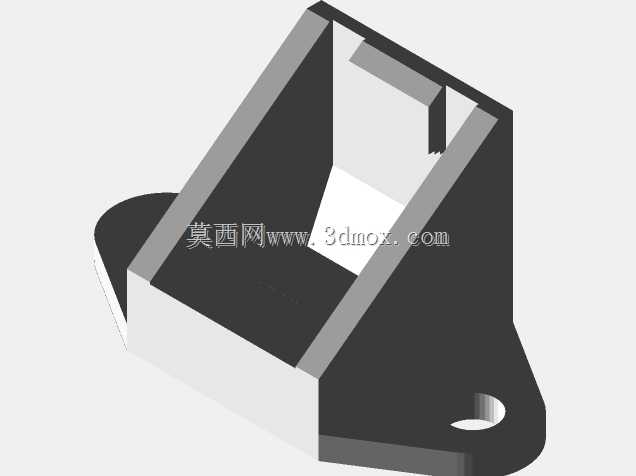

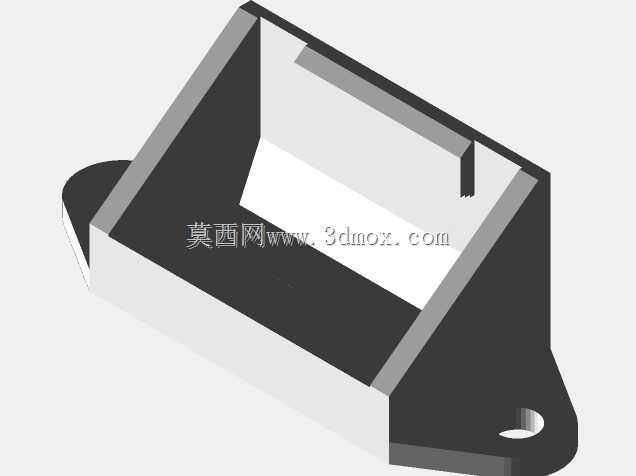

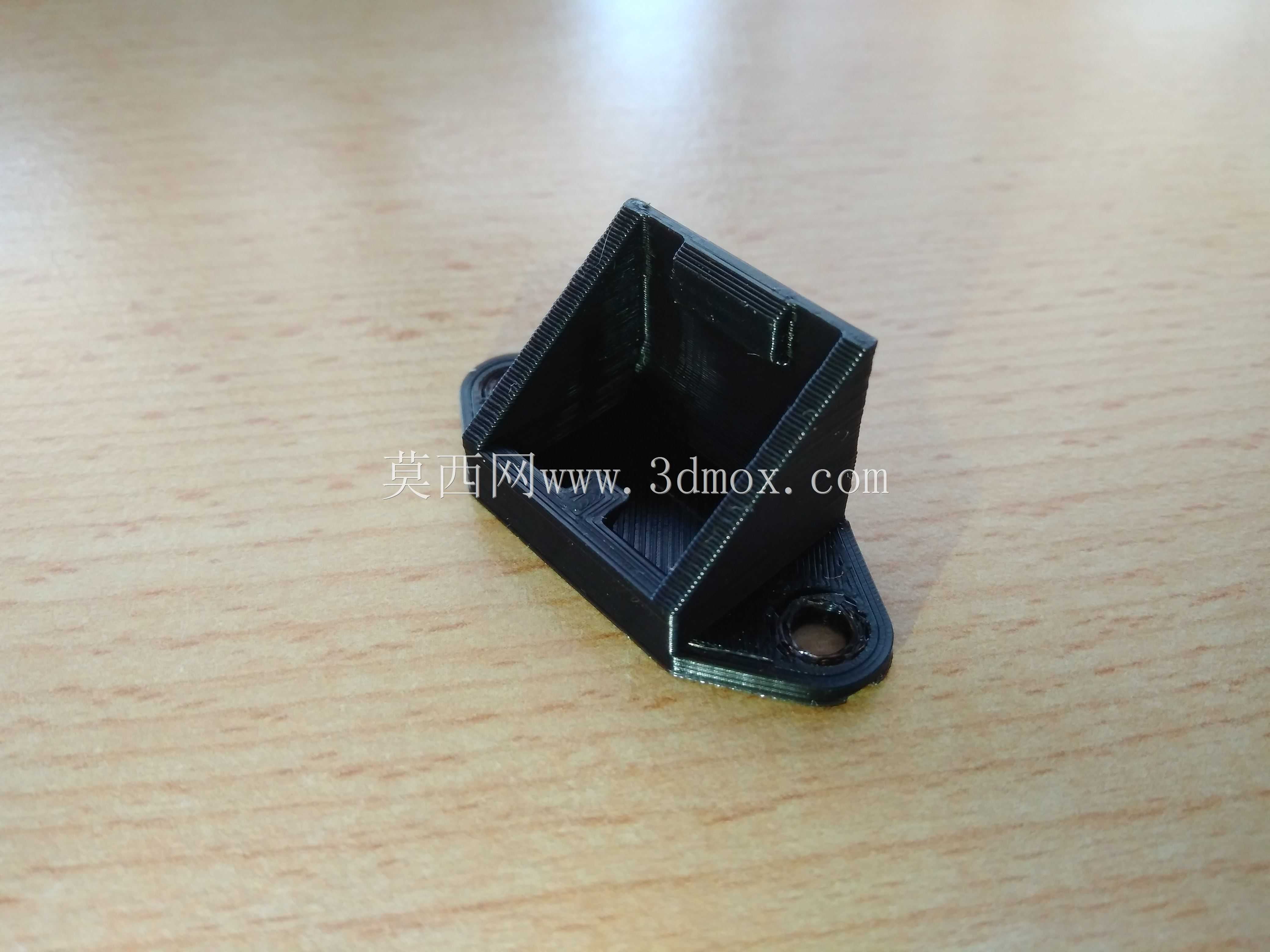

　　在工业电气柜布线、现场分布式IO模块安装、自动化设备信号回路搭建的场景里，WAGO弹簧夹持式连接器的固定一直是结构设计环节容易被忽略却直接影响后期运维效率的细节。不少现场布线作业中，施工人员常采用扎带直接捆扎连接器的方式完成固定，这种处理方式短期看似能满足走线需求，但长期运行在设备振动、温湿度波动的工况下，扎带易出现蠕变松脱，连接器受线缆拖拽应力会出现引脚接触偏移，轻则造成信号传输闪断，重则导致回路误触发引发设备停机。这款适配WAGO连接器的安装支架，正是针对这类现场痛点完成的结构设计，可直接匹配222-4123、222-4135、222-4154三款常用2针规格WAGO连接器的安装固定需求。从安装边界来看，

　　支架预留的螺钉过孔完全适配对应型号连接器的安装孔位，孔位公差控制在±0.1mm范围内，既不会因为孔位偏差导致连接器安装时出现强制形变，也能保证连接器卡入后无多余窜动间隙。支架的整体外形做了切边倒角处理，所有棱边均做了R0.5的圆角过渡，避免安装作业时划伤线缆绝缘层或是施工人员手部，同时支架的壁厚设置为1.5mm，采用常用的冷轧钢板冲压成型即可满足强度需求，若应用在腐蚀工况场景也可直接替换为304不锈钢板材加工，无需调整整体结构尺寸。设计过程中特意将支架的安装面与连接器插接面预留了3mm的操作间隙，方便现场接线时手指或是小型螺丝刀操作弹簧压接端子，不会因为支架侧壁遮挡导致接线操作受阻。支架的固定端采用了双螺钉孔设计，

　　两个安装孔的中心距与电气柜常用的DIN导轨安装卡扣孔位、机柜安装梁预留孔位做了适配，既可以通过自攻螺钉直接固定在机柜内部的安装板上，也可以搭配标准卡扣固定在35mm标准DIN导轨上，适配不同场景的安装需求。不同于市面上通用型连接器支架采用的全包覆结构，这款支架仅对连接器的安装基座做了承托固定，连接器的两侧及接线端完全外露，既减少了支架本身的材料消耗，也方便后期运维时直接观察连接器的接线状态、快速完成回路排查，不需要拆卸支架即可完成导线的更换与压接操作。在设备内部的信号回路布置中，这类支架可以成排安装在传感器接线集中的区域，将多组WAGO连接器整齐固定，避免不同回路的线缆交错缠绕，让柜内布线走向清晰规整，

　　大幅降低后期故障排查的时间成本。针对移动设备或是振动较大的工况，支架的承托面还做了细微的防滑压纹，增大与连接器基座之间的摩擦力，即使设备长期运行在振动环境下，连接器也不会相对于支架出现滑移，保证接线端的应力始终处于可控范围内。从建模细节来看，支架的所有折弯处均设置了合理的折弯内R角，避免冲压加工时出现板材开裂的问题，螺钉过孔处做了沉台设计，保证螺钉安装后头部不会突出支架表面，不会剐蹭相邻的线缆或是元器件。整个支架的结构没有多余的复杂特征，加工工艺性良好，不需要开模即可通过常规的钣金冲压、折弯工序完成加工，加工成本低，适配批量生产或是现场单件改制的需求。在实际选型应用中，设计人员只需要确认所用WAGO连接器的具体型号，即可直接套用该支架结构，不需要重新测绘连接器尺寸、调整安装孔位，能大幅缩短电气安装结构的设计周期，同时统一的支架规格也能减少现场安装的物料种类，降低备件储备的管理成本。
