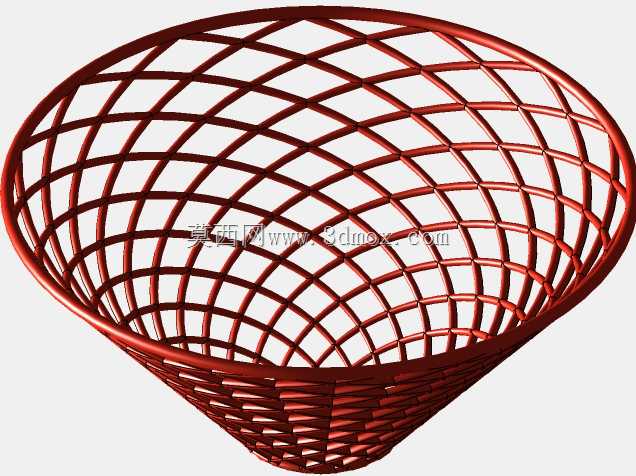

镂空网格锥形塑料网碗结构设计

　　另一方面也避免盛放带棱角的小零件时，网格棱边刮伤工件表面。从实际使用的边界尺寸来看，上部开口直径适配常规的操作工位物料盒尺寸，可以直接嵌入标准周转箱的卡槽内做临时沥水支架使用，下部收窄段的直径刚好匹配常见的收集瓶口，沥干后的小件物料可以直接顺着锥面滑入下方的收集容器内，不需要额外做物料转移操作，减少二次搬运的工作量。网格的丝径尺寸经过反复校核，在保证整体镂空率超过百分之七十的前提下，单根网格筋的受力强度可以承载两公斤以内的零散小零件，不会因为盛放金属小轴、塑料紧固件这类常规工件出现网格变形、断裂的问题。设计过程中特意调整了网格的倾斜角度，相邻两组筋条呈交叉菱形排布，相比正方格结构，菱形网格在锥面曲面上的贴合度更好，日常物料分拣、小件清洗沥干、实验室样品盛放这类场景里，传统实心容器容易积留积液、残留碎屑，网格式镂空结构的盛放件一直是一线操作人员反馈实用性更强的选型方向。这款锥形网碗的结构设计，首先从受力逻辑出发做了网格排布优化：整体呈上宽下窄的锥台形态，上部开口做了环形加厚卷边，既提升了手持搬运时的结构刚度，也避免网格边缘的锐边划伤操作人员；下部收窄的底座做了多层密排网格的加强结构，放置在工作台面时不会因为网格间隙过大出现卡滞、倾斜，同时保证底部的沥水透气性能不打折扣。网格的交叉节点全部做了圆弧过渡处理，没有尖锐的直角棱边，一方面是降低塑料成型时的应力集中风险，减少注塑或者光固化3D打印过程中出现的翘曲、开裂问题，

　　成型时的脱模阻力更小，不管是采用注塑工艺批量生产，还是用树脂3D打印做功能原型验证，都不需要额外做复杂的支撑结构，后期去除支撑的工作量可以降低六成以上。锥面的倾斜角度设置为18度，这个角度既可以保证盛放的小件物料不会因为角度过陡出现滑落，也能在清洗沥干时让残留的液体顺着网格筋快速流走，不会在结构表面积留水渍。在实际的工位适配场景里，这款网碗可以直接配套小型超声波清洗机使用，镂空结构不会阻挡清洗液的流动，清洗后的工件取出后可以直接放在网碗内沥干，不需要额外更换容器；也可以用于3D打印完成后的零件沥干工位，残留的酒精、清洗液可以快速透过网格滴落，避免液体积留影响零件后固化效果。结构上没有多余的装饰性特征，所有的网格筋条厚度保持均匀一致，

　　壁厚差控制在0.2毫米以内，不管是采用注塑成型还是光固化3D打印，都不会因为壁厚不均出现缩痕、固化不完全的问题。上部的环形卷边宽度设置为8毫米，刚好可以适配常规的工装夹具夹持位置，自动化生产线上可以用气动夹爪直接夹持卷边位置完成工位转移，不需要额外设计定制夹具。底部的密排网格区域做了1.5毫米的平面凸起，放置在光滑的工作台面时不会出现网格刮花台面的问题，同时凸起的平面可以保证放置的稳定性，即使盛放偏重的工件也不会出现侧翻。网格的间隙尺寸统一设置为6毫米，既可以保证大部分M5以下的紧固件、小型精密零件不会从网格间隙掉落，也能保证沥水、通风的效果满足使用要求，不会因为间隙过小出现碎屑、积液堵塞网格的问题。在做原型验证阶段，

　　采用树脂3D打印制作样件时，因为所有筋条的走向都顺着脱模方向设置，打印过程中不需要添加内部支撑，打印完成后只需要去除底部的少量平台支撑就可以直接使用，样件的表面粗糙度可以满足功能测试的要求，不需要额外做打磨抛光处理。如果后续需要批量生产，这套结构的模具设计也非常简便，分型面设置在上部卷边的位置，锥面部分可以直接采用强脱结构，不需要复杂的抽芯机构，模具加工成本相比同尺寸的实心容器模具可以降低四成左右，生产周期也更短。日常使用过程中，镂空结构相比实心容器更容易清洁，没有卫生死角，冲洗时水流可以直接穿过所有网格区域，不会残留物料碎屑，适合在加工车间、实验室、装配工位这类需要频繁清洁的场景使用。结构整体没有可拆卸的零部件，一体成型的结构不会出现零件脱落、松动的问题，长期使用的维护成本极低，即使出现局部网格损坏，也因为结构简单可以快速更换，不需要复杂的维修流程。
