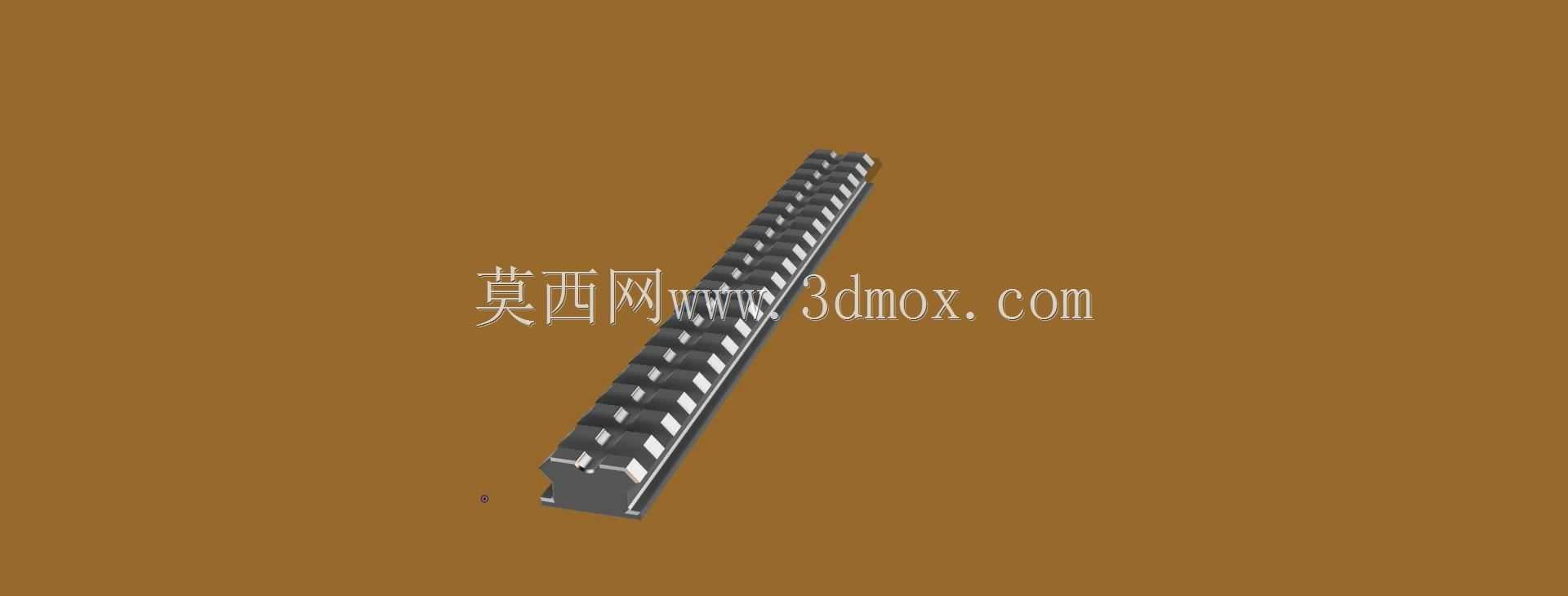

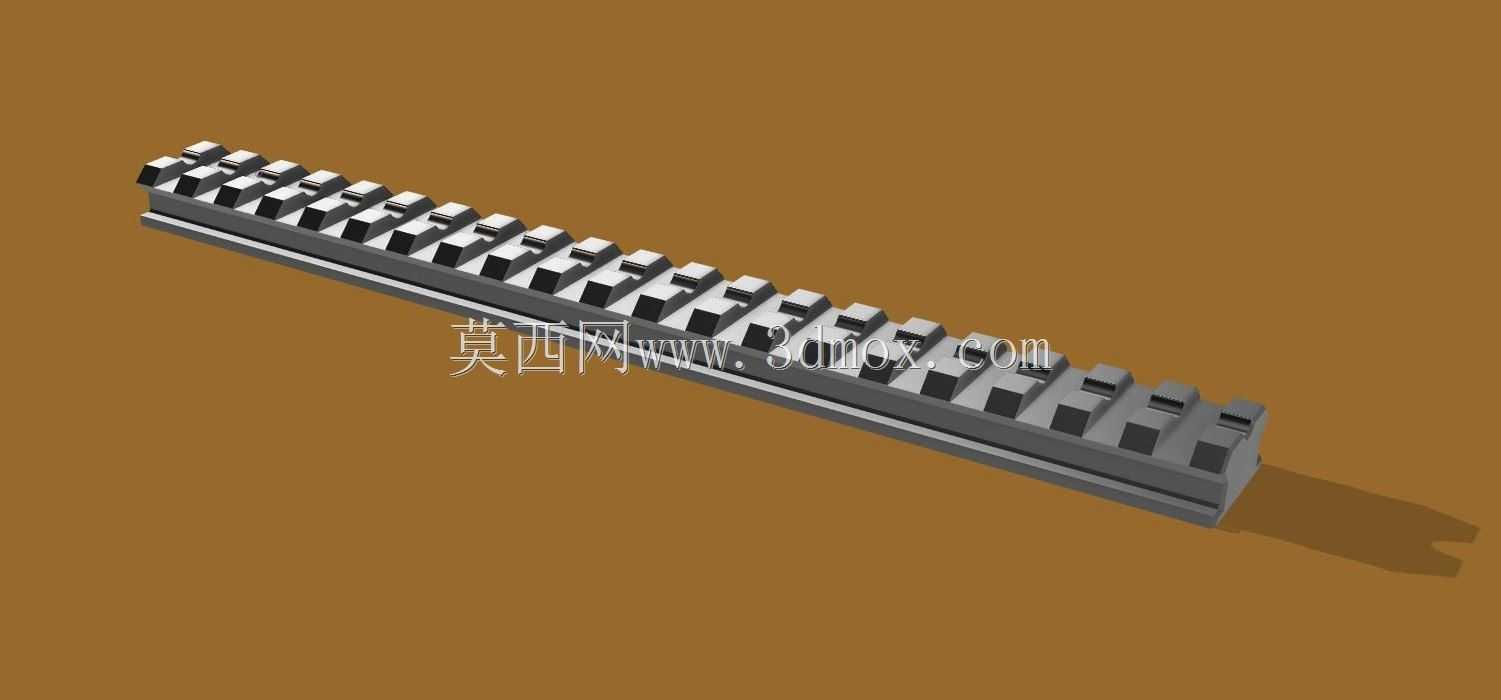

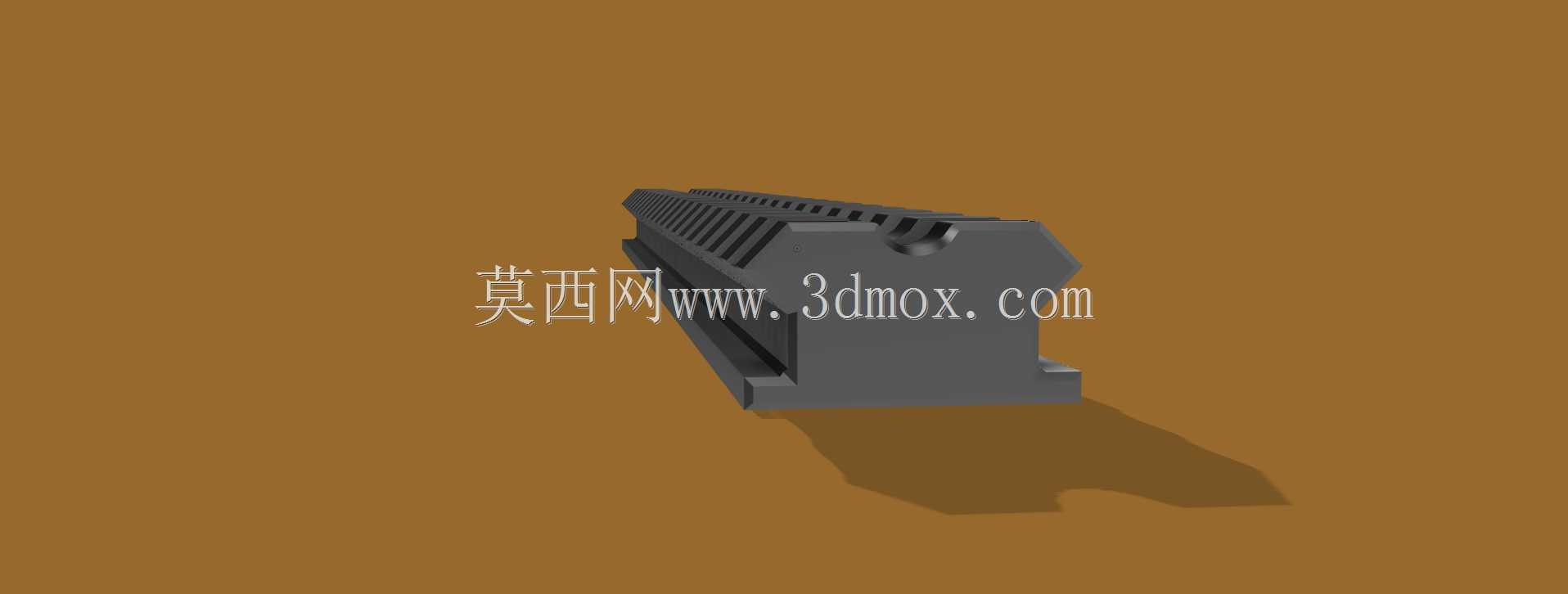

20厘米长度皮卡汀尼导轨结构设计

　　在战术装备、光学瞄具配套、工业检测设备附件挂载领域，皮卡汀尼导轨是目前应用范围最广的标准化接口结构，本次设计的20厘米长度规格导轨，主要面向需要多附件串联安装的使用场景，解决短导轨挂载点位不足、长导轨冗余过重的实际使用痛点。从实际应用场景来看，该长度导轨既可以在轻武器护木位置串联安装前置战术灯、激光指示器与倍率瞄具，也可在工业视觉检测支架上固定多组工业相机、补光灯与测距模块，甚至在摄影器材拓展领域，也能作为通用接口挂载外置麦克风、监视器等配件，跨场景适配性较强。

　　从功能特性角度出发，该导轨严格遵循通用皮卡汀尼接口的齿形参数，相邻卡槽中心距保持标准尺寸，卡槽的深度、齿顶宽度与倒角参数均匹配通用附件的锁紧结构，确保市面主流的快拆锁紧座、螺丝压紧式座都能顺利卡入锁紧，不会出现卡滞、间隙过大导致的挂载晃动问题。导轨主体采用等截面直齿设计，沿长度方向均匀分布挂载齿槽，每一个齿槽都可作为独立的挂载定位点，使用者可根据实际需求调整附件的安装位置，沿导轨轴向滑动调整到合适的操作位置后锁紧即可，无需额外打孔改造。

　　设计过程中优先考虑了安装边界的适配性，导轨总长度控制在200毫米，整体宽度为标准皮卡汀尼导轨的21.2毫米宽度，底部安装面做平面度处理，可直接贴合在平面安装基座上，底部预留的沉头安装孔位沿导轨轴向均匀分布，孔位间距避开上方的挂载齿槽位置，安装螺丝从底部穿入锁紧时不会干涉上方附件的滑动与锁紧。导轨的齿形部分做了统一的圆角处理，既避免锐边在安装操作时划伤操作人员，也能减少附件卡入时的摩擦阻力，提升拆装流畅度。

　　从结构强度设计思路来看，导轨主体截面采用工字型加强结构，在控制整体重量的前提下提升抗弯截面模量，当挂载较重的光学设备或者战术附件时，不会因为悬臂受力出现导轨弯曲变形，保证挂载设备的定位精度。齿槽的受力面做了垂直于受力方向的平面处理，附件锁紧后锁紧块的受力面与导轨齿面完全贴合，锁紧力均匀分布在接触面上，不会出现应力集中导致的齿形崩损问题，即使反复拆装附件也不会出现齿形磨损导致的锁紧松动。

　　实际选型使用时，该长度导轨适合需要3到4个附件串联挂载的场景，相比10厘米左右的短导轨，它预留了足够的附件调整余量，使用者可根据自身操作习惯调整瞄具、指示器的前后位置，找到最舒适的操作间距；相比30厘米以上的长导轨，它的重量更轻，不会给安装基座带来额外的负重负担，安装后整体重心更合理，不会出现头重脚轻的问题。导轨的安装基面做了粗糙度控制，与安装基座贴合后不会出现横向滑移，配合沉头螺丝的锁紧力，可承受大口径设备射击或者工业设备运行时的往复振动，挂载的附件不会出现位移偏移，保证瞄准或者检测的精度稳定性。

　　在细节处理上，导轨的两端都做了45度导入倒角，附件从端部滑入导轨时无需精准对齐，顺着倒角即可顺利卡入齿槽，降低野外或者高空作业时的附件拆装难度。齿槽的底部做了微小的排屑槽设计，使用过程中进入齿槽的灰尘、细小碎屑可顺着排屑槽滑落，不会因为碎屑堆积导致附件卡滞无法锁紧，在多尘、户外复杂环境下也能保持可靠的挂载性能。
