HitecHS-65HB微型舵机结构设计

　　在航模制作、小型自动化装置、教学实验平台的搭建过程中，微型舵机是出镜率极高的执行元件，很多刚接触结构设计的从业者第一次接触小型运动执行件，往往就是从这类微型舵机开始的。不同于工业级大型伺服系统的复杂配套，这类微型舵机集成度极高，将驱动电机、减速齿轮组、位置反馈电位器、控制电路全部整合在一个紧凑的壳体内，不需要额外搭配驱动器，只需要给对应的控制信号就能实现角度偏转，对于空间受限、负载不大的运动场景来说，是性价比极高的选择。

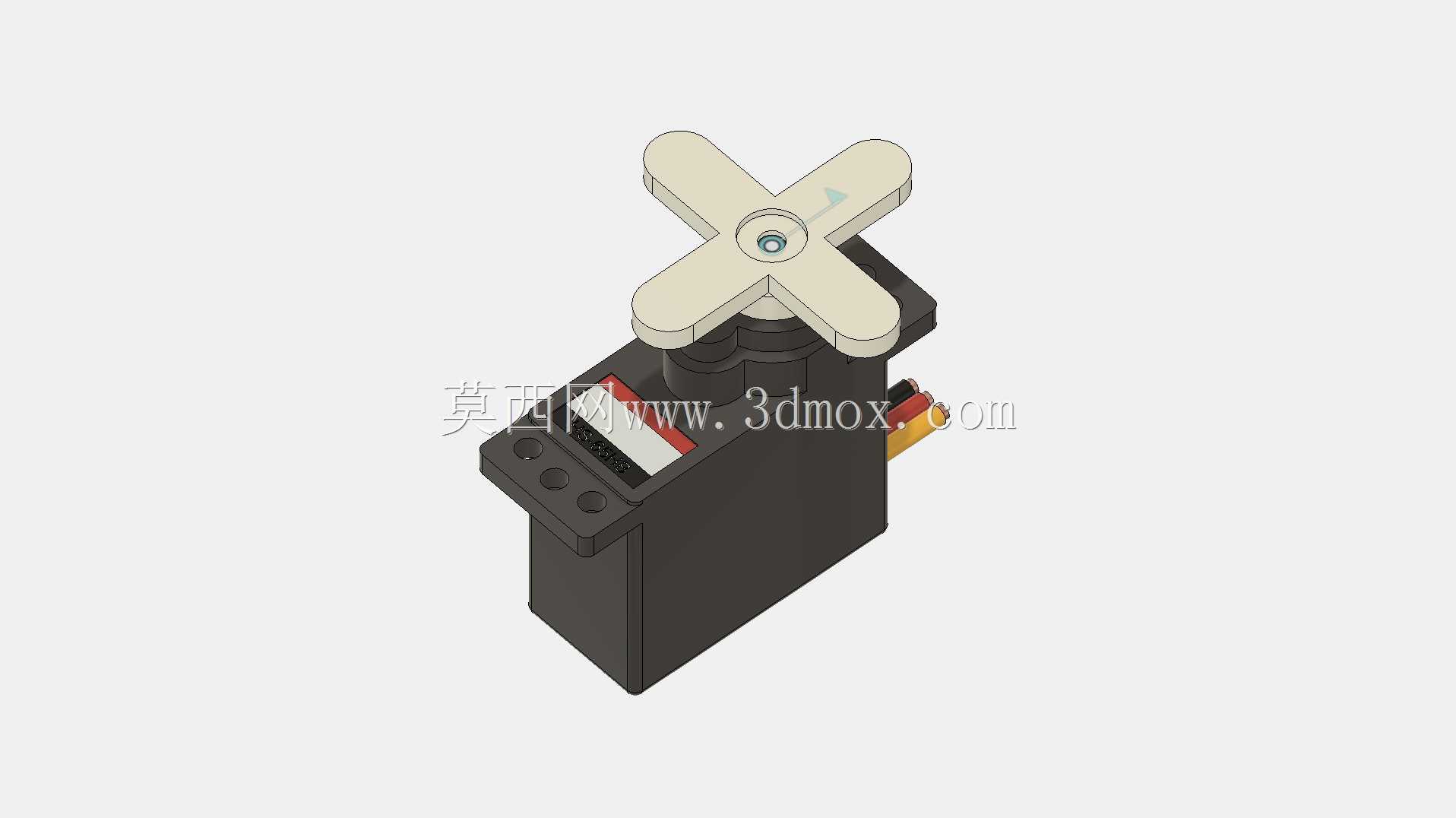

　　这款HS-65HB舵机的输出端采用十字形摇臂安装结构，四个方向的安装槽可以适配不同的连杆连接需求，不管是垂直方向的推拉传动，还是水平方向的摆杆联动，都能找到合适的安装孔位，不需要额外加工转接件就能完成基础装配。壳体采用硬质工程塑料注塑成型，边角做了圆弧过渡处理，既可以避免装配时的锐边划伤，也能在轻微磕碰时分散应力，减少壳体开裂的风险。壳体侧面预留了两组固定安装孔，孔位间距符合微型舵机的通用安装规范，在做结构设计时可以直接套用标准孔位进行安装位的预留，不需要反复核对孔距参数，能大幅缩短设计迭代的周期。

　　从实际应用场景来看，这类微型舵机常被用在固定翼航模的舵面控制上，比如副翼、升降舵的角度调整，依靠精准的角度偏转来控制飞行姿态；在小型桌面机械臂的关节设计中，也常能看到它的身影，负责小臂、手腕部位的摆动驱动，负载能力刚好满足小型教具、演示装置的运动需求；甚至在一些智能家居的小型开合结构里，比如自动开合的通风口、小型展示台的旋转驱动，也会选用这类舵机作为动力源，原因就在于它的控制逻辑简单，不需要复杂的编程就能实现定角度转动，对于非工业级的应用场景来说足够用。

　　在做三维建模还原的时候，首先要明确安装边界的尺寸约束：舵机主体的长宽高尺寸要严格匹配实物，尤其是输出轴的中心高度，这直接关系到后续连杆传动的同心度，如果中心高度偏差超过0.5mm，装配后就会出现传动卡滞、舵机负载过大的问题。输出摇臂的转动范围要按照实际参数设置限位，这类微型舵机的常规转动角度在180度以内，建模时要在转动副上设置对应的角度限制，避免运动仿真时出现超行程的错误。壳体上的走线槽位置也要准确还原，舵机的信号、电源线从壳体侧方引出，走线槽的弧度要做圆滑处理，避免装配时线材被壳体锐边割破绝缘层。

　　设计细节上，输出轴与摇臂的配合采用齿形啮合结构，不是简单的光轴过盈配合，这样可以保证大扭矩输出时摇臂不会打滑，长期使用也不会出现角度偏移的问题。壳体内部的减速齿轮组虽然在外观模型中不需要完全还原所有齿形，但齿轮组的安装定位柱位置要准确预留，如果后续需要做内部结构的拆解展示，这些定位柱的位置直接决定了内部结构的装配合理性。端盖的固定螺丝孔采用沉头设计，螺丝装配后不会突出壳体表面，不会影响舵机在狭窄安装空间内的放置，不会因为螺丝突出导致安装间隙不足。

　　很多新手在选用这类舵机做结构设计时，容易忽略输出轴的径向负载限制，这类微型舵机的输出轴主要承受轴向的扭矩输出，如果在径向施加过大的外力，很容易导致内部齿轮崩齿、输出轴变形，所以在做传动结构设计时，要尽量让负载的力方向与输出轴的转动方向匹配，避免给输出轴施加额外的径向力。另外安装时的固定螺丝不要拧得过紧，塑料壳体的螺纹强度有限，过大的锁紧力会导致螺孔滑丝，后续维修拆卸时会非常麻烦。

　　从建模的实用性角度来说，这个舵机模型可以直接导入到各类装配体中做干涉检查，比如在设计航模机身结构时，把舵机模型导入到安装位，可以提前核对舵机与机身蒙皮、连杆、其他电子元件的间隙，避免实际组装时出现空间不足、零件干涉的问题。在做小型自动化装置的结构设计时，也可以直接调用这个模型进行整体布局，不需要从零开始绘制舵机的外形，能节省大量的基础建模时间，把更多精力放在传动结构的优化和整体功能的实现上。
