等节距圆柱螺旋压缩弹簧结构设计

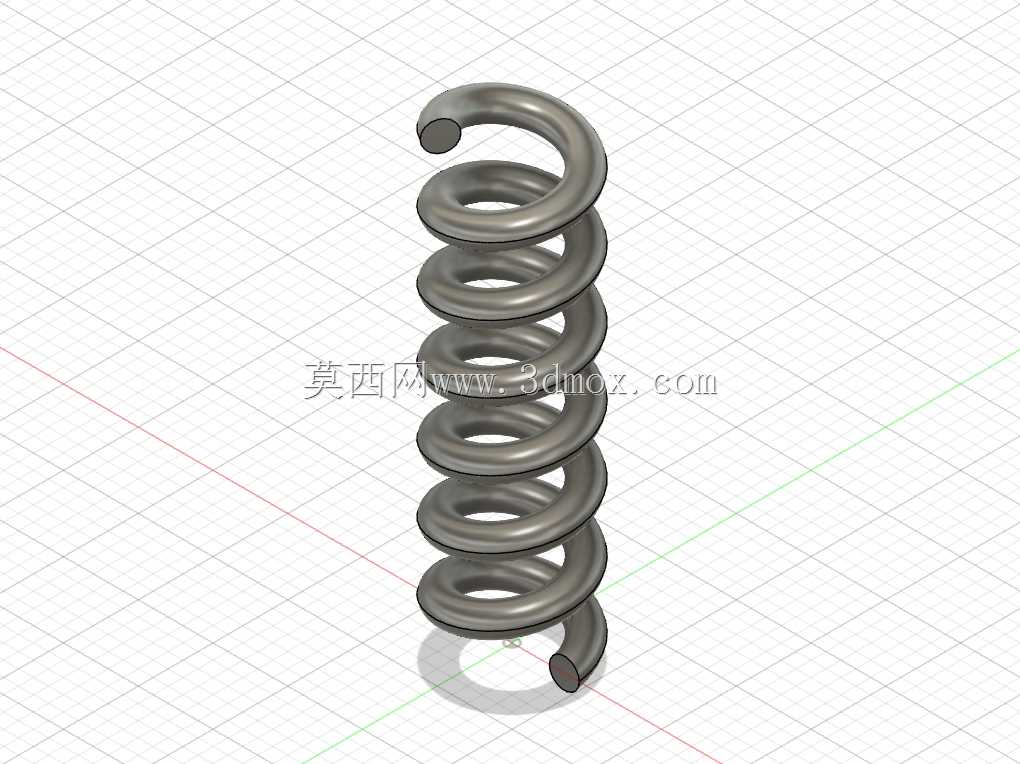

　　在各类机械设备的结构设计中，弹性缓冲、复位、储能类元件的选型与建模直接影响整机运行的稳定性与寿命，圆柱螺旋压缩弹簧作为应用最广泛的弹性元件之一，其参数化建模的准确性是后续装配、力学仿真、加工落地的核心基础。本次建模的等节距圆柱螺旋压缩弹簧，采用两端并紧磨平的端部结构，这种结构设计能够有效保证弹簧在受压时的端面贴合度，避免工作过程中出现侧向偏移、受力不均的问题，适配绝大多数垂直安装、轴向承载的使用场景。

　　从实际应用场景来看，这类弹簧覆盖的工业领域极广：在冲压设备中，它可作为卸料板的复位元件，配合冲头完成冲压后的料件脱离动作，需要保证长期往复压缩下的弹力衰减小；在汽车悬架系统的副减震结构、阀门的启闭复位结构、各类工装夹具的压紧结构、家电产品的按键回弹结构中，这类等节距压缩弹簧都是核心的功能零件，不同场景下对弹簧的线径、中径、有效圈数、自由高度的参数要求差异极大，建模时需要预留参数化调整接口，方便后续根据工况修改核心尺寸。

　　设计思路上，建模首先确定弹簧的核心受力参数匹配：线径决定了弹簧的抗剪切强度，直接关联最大承载能力，本次模型的线径与中径比例控制在常规压缩弹簧的合理区间，避免旋绕比过大导致弹簧易发软失稳、旋绕比过小导致卷制难度高、内应力过大的问题；有效圈数直接决定弹簧的刚度，圈数越多刚度越小，相同载荷下的变形量越大，建模时通过螺旋线的圈数参数直接控制有效圈数与支撑圈数，两端各设置1圈支撑圈并做磨平处理，磨平部分的长度不小于3/4圈，端面厚度不小于1/8线径，符合机械设计手册中对压缩弹簧端部结构的规范要求。

　　外形尺寸与安装边界方面，建模时严格控制弹簧的外径尺寸，保证安装时与安装孔的单边间隙在合理范围，避免弹簧压缩膨胀后与孔壁发生摩擦卡滞；弹簧的内径尺寸则要适配安装导杆的直径，保证导杆与弹簧内径的间隙均匀，防止弹簧受压弯曲时与导杆剐蹭；自由高度是安装前的弹簧总长度，建模时需要考虑安装后的预压量，预压量通常设置为弹簧极限变形量的10%-20%，保证弹簧在安装位置不会出现松动窜动，同时最大工作压缩量不能超过弹簧的极限压缩量的80%，避免长期工作下出现塑性变形。

　　建模过程中，螺旋扫描的轨迹线需要保证升角均匀，等节距设置保证每一圈的间距一致，避免出现节距不均导致的受力偏载；两端并紧部分的螺旋线节距逐步过渡到线径尺寸，保证支撑圈与有效圈之间的过渡平滑，没有应力集中的折角；端面磨平的特征通过拉伸切除完成，保证两个端面的平行度公差符合安装要求，两个端面与弹簧轴线的垂直度控制在合理范围，避免安装后出现歪斜。这类弹簧的三维建模除了结构外形的还原，更需要为后续的力学仿真预留参数接口，方便设计人员快速调整参数验证不同工况下的弹力、变形量、应力分布，减少物理样机的测试成本，缩短产品开发周期。在装配设计中，弹簧模型需要设置合理的配合关系，通常采用轴线重合配合加端面贴合配合，同时在运动仿真中添加柔性体属性，模拟弹簧在压缩、回弹过程中的动态变形效果，验证机构运动过程中弹簧是否会出现干涉、是否能提供足够的复位力。对于批量应用的场景，这类参数化的弹簧模型可以直接导入标准件库，后续设计时直接调用修改参数即可，大幅提升通用机械结构的设计效率。
