赛车轮桌面夹持固定工装结构

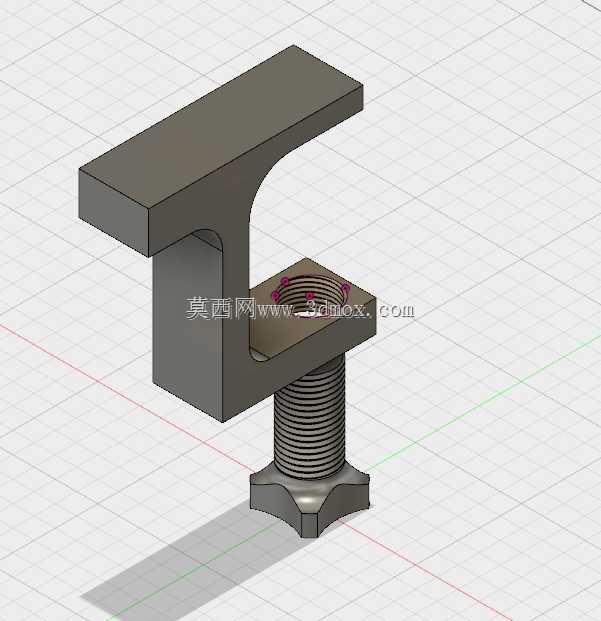

　　在日常的赛车模型调试、小型竞速轮组检修场景中，经常会遇到桌面厚度超出常规夹具夹持范围的问题，这款夹持结构正是针对这类场景做的定向设计。从结构组成来看，整体分为C型夹臂、底部锁紧螺栓两个核心部分，C型夹臂采用一体式折弯结构，上压臂为平直矩形截面，能够提供足够的下压接触面积，避免夹持时对桌面或者被夹物件表面造成压痕，竖直连接臂做了内凹的让位设计，既能够减少整体材料用量，又能给被夹持的赛车轮组件留出足够的操作空间，不会因为夹臂结构干涉影响轮组的转动调试。底部的锁紧组件采用标准外六角头螺栓配合加厚法兰承压面，法兰面直接和桌面下表面接触，相比普通螺母的环形接触面，法兰面的接触面积更大，锁紧时的压强更低，不会在木质、塑料材质的桌面下表面留下压痕，螺纹段采用标准粗牙螺纹，导程适中，既能够保证足够的锁紧力，又不会因为导程过大导致锁紧行程过长，操作效率低。

　　从安装边界来看，这款夹具的C型开口高度做了加大设计，能够适配常规厚度到超厚桌面的夹持需求，上压臂的长度经过核算，伸出长度足够跨过桌面边缘的凸起挡边，不会因为桌面边缘有挡条就无法装夹，夹臂的整体宽度控制在合理范围，不会占用过多桌面边缘的操作空间，在夹持赛车轮的时候，轮组的安装位置正好处于夹臂竖直段的让位区域，轮组转动时不会和夹臂产生剐蹭，能够满足轮组空转调试、轴承顺滑度检测的操作需求。设计过程中没有采用额外的活动压块结构，而是直接利用夹臂上表面的平直度作为压接基准，减少了活动部件带来的装配间隙，长期使用不会因为活动件磨损导致夹持松动，整体结构没有复杂的曲面特征，不管是采用机加工还是3D打印的方式都能够快速制作，加工门槛低。

　　实际使用时，只需要将C型夹臂跨在桌面边缘，调整好夹持位置后，旋转底部的六角螺栓，直到法兰面压紧桌面下表面即可完成固定，不需要额外的工具辅助，徒手就能够完成锁紧操作，锁紧后整体结构的刚性足够，在对赛车轮做动平衡调试、轴承清洁润滑、轮胎拆装等操作时，夹具不会出现晃动或者移位的情况。夹臂的竖直段和上下压臂的连接处做了圆角过渡，避免应力集中，在反复锁紧受力的情况下，连接处不会出现开裂的问题，螺栓的长度预留了足够的调节余量，即使桌面厚度有小幅波动，也能够在不更换螺栓的情况下正常装夹，适配性更强。和常规的小型台钳相比，这款夹具没有复杂的丝杠传动结构，整体零件数量少，故障率低，维护成本几乎为零，针对特定的赛车轮固定场景做了结构优化，不需要多余的功能冗余，重量更轻，方便携带移动，不管是在工作室的固定工位，还是外出参加赛事时的临时调试工位，都能够快速装夹使用。

　　在结构细节处理上，夹臂的所有棱边都做了小倒角处理，没有尖锐的毛刺，操作时不会划伤手部，螺栓的头部采用标准外六角结构，即使需要更大的锁紧力，也可以用普通扳手辅助拧紧，不需要专用的工具。夹臂的内凹让位空间尺寸经过匹配，能够容纳常见尺寸的迷你赛车轮组，轮轴固定后，轮体的转动空间完全开放，方便观察轮组的转动状态，检测轮组的偏摆、轴承异响等问题，不需要反复拆装调整夹持位置。整体结构的受力路径清晰，锁紧时的作用力沿着螺栓轴线传递到夹臂的上下压臂，竖直连接臂主要承受拉应力，材料的力学性能能够得到充分利用，在保证结构强度的前提下，尽可能减少了材料的用量，整体重量控制在较低水平，不会因为夹具自重过大导致桌面边缘受力过载。
