3D打印机恒温加热防护外壳结构设计

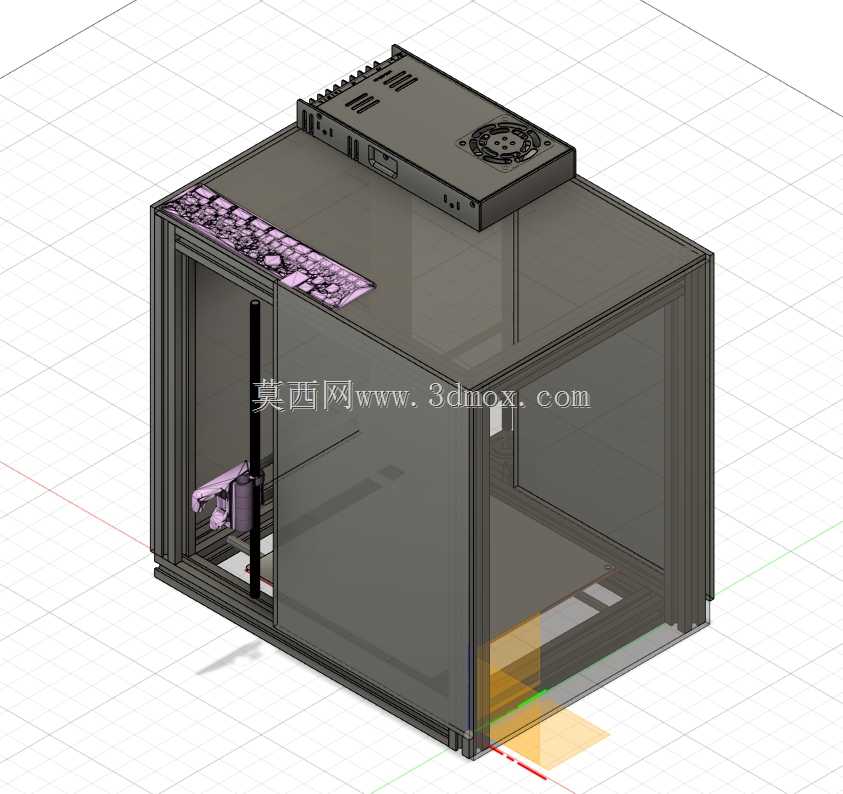

　　桌面级FDM3D打印机在打印ABS、PC等工程塑料耗材时，常因仓内温度不均出现模型翘曲、层间结合力不足的问题，这款加热外壳正是针对这类工况设计的配套结构，可直接适配常规尺寸的桌面级3D打印机，无需对原有设备主体做大规模改造即可完成加装。从结构布局来看，外壳采用铝型材框架搭配透明亚克力门板的组合形式，框架型材选用2020标准工业铝型材，拼接处采用角码连接，整体装配公差控制在±0.2mm以内，既保证了框架的结构刚性，又能控制整体重量，单人即可完成组装与移位。正面的透明门板采用5mm厚高透亚克力材质，侧边加装磁吸式密封条，关闭后可实现仓内空间的相对密封，减少热量向外逸散，同时透明材质可让操作人员全程观察仓内打印状态，

　　无需频繁开门影响仓温稳定。顶部预留了电源安装位与散热风扇开孔，可直接固定常规尺寸的开关电源与轴流散热风扇，电源位的开孔尺寸匹配市面主流的24V/36V打印机电源，风扇开孔处加装防尘网，既可以在仓温过高时启动排风辅助控温，又能避免外界粉尘进入仓内附着在打印件表面。外壳的加热模块采用PTC加热片布置在腔体底部侧边位置，加热功率可根据仓体容积匹配，温度传感器布置在腔体中部位置，可实时采集仓内空气温度，配合温控器实现仓温的恒定控制，避免局部温度过高导致耗材提前软化或者电子元件过热损坏。从安装边界来看，这款外壳的内部净空尺寸可容纳打印行程为220220250mm的常规桌面级3D打印机，底部预留了走线孔位，可将打印机的电源线、数据线从孔位引出，

　　孔位处加装橡胶护圈避免线材被金属边缘割破。侧边预留了耗材进料口，可适配常规的1.75mm、3mm直径耗材进料，进料口处加装硅胶密封圈，减少热量从进料口逸散。门板侧边加装了门把手与门吸结构，开关门操作顺畅，关闭后门板与框架之间的缝隙控制在1mm以内，密封效果可满足仓温稳定在60℃以内的使用需求。在实际应用场景中，加装这款加热外壳后的3D打印机，可有效降低工程塑料打印时的翘曲变形率，提升打印件的层间结合强度，同时外壳可阻挡打印过程中产生的少量有害气体向外扩散，配合顶部的排风管路可将废气导出室外，改善打印操作区域的工作环境。外壳顶部的电源安装位做了绝缘处理，电源与金属框架之间加装绝缘垫片，避免出现漏电风险，框架整体做了接地处理，

　　符合低压电器设备的安全使用要求。结构设计时充分考虑了日常维护的便利性，所有面板均采用螺丝固定方式，无需焊接工序，后期如果需要更换亚克力面板或者清理仓内卫生，只需拧下对应位置的螺丝即可拆卸，维护成本较低。框架底部预留了脚轮安装位，用户可根据自身使用需求加装万向脚轮，方便设备在车间或者工作室内部移动，也可以加装固定脚垫，保证设备运行时的稳定性。针对打印过程中可能出现的耗材滴落问题，腔体底部预留了耐高温玻璃板的放置槽，可直接放置3mm厚的高硼硅玻璃板作为接料盘，打印过程中滴落的耗材会落在玻璃板上，冷却后可直接清理，不会污染外壳底部结构。整体结构没有冗余设计，所有开孔与安装位都经过实际装配验证，不存在干涉问题，建模时所有的安装孔位都预留了足够的装配间隙，即便是采用FDM工艺自行打印部分连接配件，也能顺利完成组装。
