TTGO T-Display显示模块结构设计

　　本次呈现的TTGO T-Display相关结构模型，主要面向嵌入式开发、小型智能设备原型搭建场景的结构适配需求，在做小型手持检测设备、桌面状态提示终端、简易物联网数据展示节点的结构设计阶段，这类显示模块的安装位匹配、外围空间预留是结构工程师经常要处理的细节，很多初做嵌入式配套结构的设计者容易忽略排针突出高度、侧边接口避让的问题，导致打样后外壳干涉、接插件无法正常插拔。

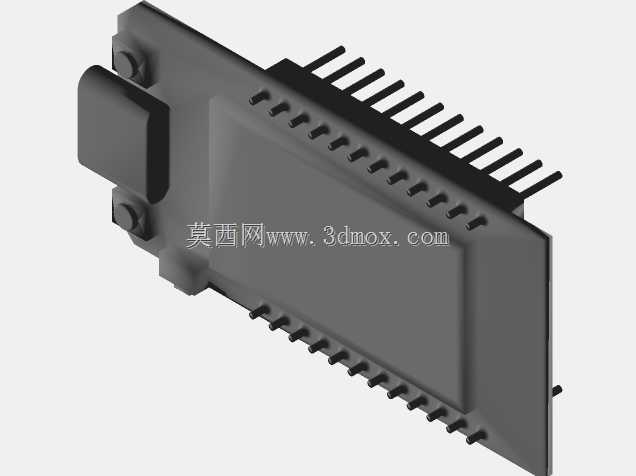

　　从实际使用场景来看，这类带排针的显示模块常直接插装在主控开发板上，也有部分场景会通过飞线、排线连接后固定在设备面板的预留窗口处，模型还原了模块主体的硬质壳体轮廓、两侧的固定柱结构、上下两排直插排针的突出长度与针脚间距，还有侧边突出的接口部件外形，做结构设计时可以直接导入装配环境，核对排针与主控板插座的对位精度，确认模块安装后与外壳内壁的间隙是否满足安全距离要求，避免高压区域与显示模块背面焊点的距离不足引发打火隐患。

　　设计思路上，这个模型侧重还原安装相关的关键边界尺寸，没有对板载的IC、阻容等微小元器件做精细建模，毕竟在做整体设备结构设计时，这些毫米级的微小元件不会影响整体安装空间的校核，反而会拖慢装配体的运行速度，对于需要做设备整体装配仿真、外壳开孔对位的工程师来说，保留模块的最大外轮廓、安装固定位位置、接插件突出尺寸、排针的排布范围，就完全可以满足结构设计阶段的校验需求。如果是做模块本身的散热分析、板级应力仿真，则需要在此基础上补充板上发热元件的细节模型，但对于绝大多数做终端设备结构的设计者来说，当前的模型细节程度刚好适配前期方案选型、安装位预留的工作需求。

　　从安装边界来看，模块主体为矩形薄片状结构，上下两排排针分别向板体上下两侧垂直伸出，排针的针脚长度统一，排布间距符合常规2.54mm排针的标准节距，做PCB封装设计或者外壳开孔时，可以直接参考模型上排针的分布范围预留过孔或者避让槽；侧边突出的接插件部件比板体平面高出一定距离，在设计外壳侧壁的时候，需要在对应位置预留匹配的开口，同时要注意开口边缘与接插件外壳的间隙控制在0.2-0.5mm之间，既方便装配对位，也不会出现缝隙过大影响外观的问题；板体上的两个固定柱为内凹孔结构，对应常规的M2或者M2.5螺丝固定规格，在设计安装柱的时候要注意螺丝柱的高度与模块板体到安装基面的距离匹配，避免锁螺丝后板体受应力变形，导致排针接触不良或者屏幕显示异常。

　　在实际的项目应用中，这类显示模块常被集成在小型环境监测终端里，用来实时显示温湿度、空气质量参数，也会被用在小型3D打印机的辅助状态显示屏上，展示打印进度、喷头温度等信息，还有不少DIY爱好者用它做桌面时钟、待办事项提示牌的显示部件，不管是哪种应用场景，结构设计阶段都需要准确掌握模块的整体外形尺寸、突出部件的位置与高度，才能保证后续加工的外壳、安装支架能完美适配，不会出现装不上、接口对不准的问题。这个模型在还原外形的时候，特意保留了模块表面的屏幕区域轮廓，做面板开窗设计的时候，可以直接参考屏幕的可视区域范围来确定开口大小，一般开口要比屏幕可视区域每边大0.3mm左右，避免装配公差导致屏幕边缘被面板遮挡，同时面板与屏幕表面的间隙要控制在0.1mm左右，既不会摩擦刮花屏幕表面，也不会出现缝隙进灰的问题。

　　另外需要注意的是，模块背面的焊点突出高度虽然没有在模型里做精细还原，但在实际设计安装间隙的时候，要预留至少1mm的安全距离，避免背面焊点与安装基面的金属部件接触造成短路，如果安装基面是导电材质，最好在模块背面加一层0.2mm厚的绝缘麦拉片，这部分的空间预留也可以在装配这个模型的时候提前在环境里留出对应的层间隙，避免后期结构评审的时候才发现空间不足，需要重新调整整体布局，拉长项目开发周期。对于做模块化设备设计的工程师来说，把这类常用的电子模块模型整理到自己的标准件库中，在做方案初期就直接调用装配，可以大幅提升结构设计的效率，减少反复核对实物尺寸、调整安装位的重复工作。
