JS40F光电检测传感组件结构设计

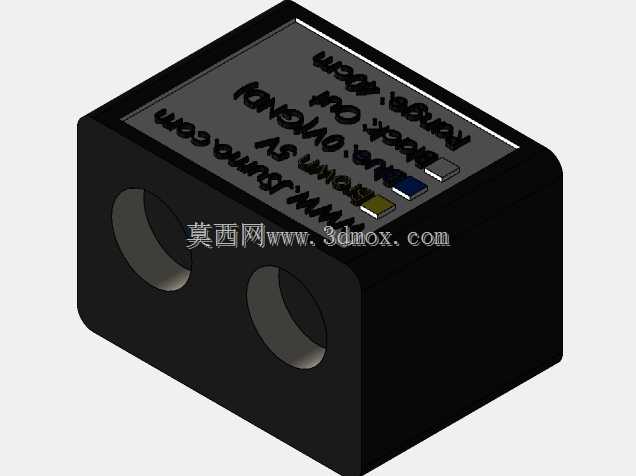

　　在自动化产线的物料到位检测、工位间距判定、小型工件计数场景里，这类紧凑型光电传感组件是替代传统行程开关、接触式检测头的核心元件，相比接触式检测件，它没有机械磨损带来的寿命折损，响应速度能匹配高速产线每分钟上百次的检测节拍，在3C电子小件分拣、包装线缺件检测、非标设备原点定位场景里应用占比逐年提升。从结构设计逻辑来看，这款传感组件采用一体化方块式壳体，主体为工程塑料注塑成型的封闭腔体，将发射接收光路、信号处理电路板完全包裹在内，避免车间里的切削液飞溅、粉尘附着影响光路精度，壳体正面预留的两个同轴通孔是光路发射与接收的通道，孔位做了内凹沉台设计，能减少环境杂光直接射入接收端造成的信号误触发，正面丝印的引脚定义标识直接做在壳体平面上，

　　现场接线时不需要额外翻查手册，能降低接线错误概率。安装边界上，这款传感器采用双孔并列的安装布局，两个安装孔的中心距做了标准化适配，能直接兼容市面上多数小型光电开关的安装孔位，不需要重新在设备机架上打孔攻丝，替换原有老旧传感器时可以直接装夹固定，壳体的整体厚度控制在紧凑区间，能塞进设备里狭小的安装空间，比如流水线侧边的型材槽内、机械手末端执行器的安装位旁，不会和周边运动部件产生干涉。功能特性层面，这款传感器的输出引脚集成了电源、信号输出、接地三个核心引脚，输出信号可以直接对接PLC的数字量输入端口，不需要额外加信号转换模块，供电电压覆盖常规工业直流供电区间，能适配车间里多数设备的直流供电回路，检测距离覆盖常用的近距检测区间，

　　对于不透明的金属、塑料、纸质工件都能稳定触发，不会因为工件表面颜色深浅出现检测距离漂移。设计过程中，壳体的边角做了小圆弧过渡，避免安装时尖锐边角划伤操作人员的手部，壳体上的标识区域做了微凹处理，长期使用过程中标识不会被摩擦脱落，接线端的引脚排布做了防呆设计，反向插入时无法卡入接线座，避免接反电源烧坏内部电路。在实际设备选型时，需要注意这款传感器的安装面要和被检测工件表面保持平行，让发射的光路能垂直打在工件表面，减少反射光的损耗，如果是检测透明工件，需要调整灵敏度适配参数，避免光线穿透工件造成无信号输出，安装时两个固定孔的锁紧力矩要控制在合理范围，力矩过大会压裂塑料壳体，破坏内部的密封结构，让粉尘水汽进入腔体内部损坏电路。

　　和同类型的圆柱形传感器相比，方块式的壳体在安装时不需要额外加装固定抱箍，直接用螺丝穿过安装孔就能固定在平面上，安装后的姿态更稳定，长期运行不会因为设备振动出现角度偏转，导致检测位置偏移，在一些振动较大的冲压设备上下料工位、振动盘出料口位置，这种方块结构的稳定性优势更明显。内部的电路板固定采用卡槽加定位柱的结构，不需要打螺丝固定，装配时直接把电路板卡进壳体内的卡槽就能完成定位，生产装配效率更高，同时也避免螺丝松动脱落造成内部电路短路的风险，壳体的上下盖采用卡扣加超声波焊接的密封方式，防护等级能满足车间常规工况的使用要求，不需要额外做防水防尘的防护罩。
