适配SDS011与DHT22的户外传感防护外壳

　　这款户外防护外壳的设计，核心围绕民用大气环境监测点位的传感设备部署需求展开，目前这类集成PM2.5/PM10颗粒物检测、温湿度采集的传感节点，大量应用在社区空气质量微站、校园环境观测点、户外农业环境监测、工业厂区周界无组织排放监测等场景，这类点位大多没有专用的设备机柜，需要传感设备直接暴露在户外环境中，长期经受日晒、雨淋、扬尘侵袭，甚至偶发的外力磕碰，普通的裸板部署方式往往会出现电路板受潮短路、传感器进灰堵塞检测气路、接线端子被腐蚀等问题，大幅缩短设备的无故障运行周期，增加后期运维的频次与成本。

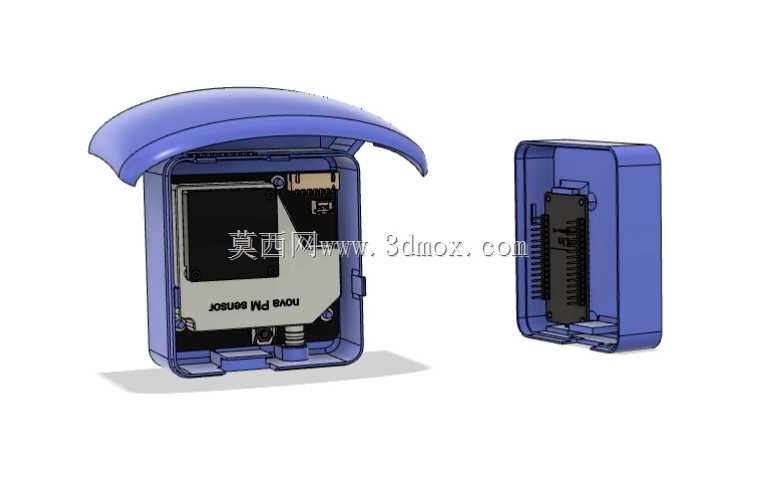

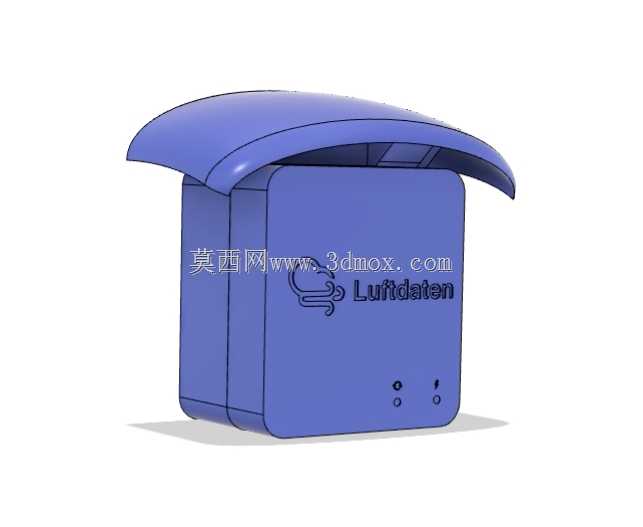

　　设计之初首先明确了内部器件的适配边界，外壳内部的安装空间完全匹配Nodemcu v3主控板、Nova Fitness SDS011颗粒物传感器、DHT22温湿度传感器的堆叠安装尺寸，不需要额外裁剪电路板或者飞线转接，所有器件可以直接通过壳体内部预设的卡槽与定位柱完成固定，省去了额外打胶或者加装固定支架的步骤，装配时只需要按照定位顺序将各部件卡入对应位置即可，普通运维人员不需要专业结构装配经验就能完成整机组装。壳体上盖采用弧形穹顶的造型，并非单纯的外观设计，一方面弧形顶面可以让降雨、落尘快速顺着坡面滑落，不会在壳体顶部形成积水或者积灰层，避免积水顺着壳体拼接缝隙渗入内部；另一方面穹顶结构相比平顶设计，在同等壁厚下拥有更高的结构强度，遇到夏季冰雹或者高空坠物的冲击时，能够更好地分散应力，避免壳体开裂。

　　安装结构上采用壁挂式设计，壳体背部预留了适配4毫米螺丝的挂装孔位，可以直接固定在墙面、水泥杆、设备支架等常见的户外安装载体上，挂孔采用上宽下窄的葫芦孔形式，安装时不需要将螺丝完全拧下，只需要将螺丝拧出到合适间隙，把壳体挂入后向下卡紧即可，后续设备维护拆卸时也不需要完全拆除固定螺丝，大幅降低高空或者狭窄点位的作业难度。壳体的开合结构采用卡扣式连接，上盖与下壳之间通过侧边的弹性卡扣实现锁紧，不需要额外加装螺丝固定，日常需要更换传感器或者调试主控板时，只需要拨开卡扣就能翻开上盖，操作便捷，同时卡扣的锁紧力经过反复验证，在户外长期经受风吹振动的情况下也不会出现松脱开盖的问题。

　　气路设计上充分考虑了两类传感器的工作需求，SDS011颗粒物传感器需要稳定的空气流通路径才能保证检测数据的准确性，因此壳体在对应传感器进气与出气的位置预留了隐蔽的通风间隙，间隙采用迷宫式结构，既可以保证外部空气能够顺畅进入壳体内部被传感器采集，又能阻挡大颗粒的扬尘、落叶、蚊虫直接进入壳体内部，避免堵塞传感器的检测腔；DHT22温湿度传感器的安装位置靠近通风间隙，同时远离主控板与传感器的发热区域，避免器件自身发热导致温湿度检测数值出现偏差，保证采集到的温湿度数据更接近真实的外部环境参数。

　　材质选型上适配3D打印的加工特性，整体壁厚均匀，没有出现壁厚突变的位置，避免打印过程中出现翘曲、填充不均的问题，不管是采用PLA还是耐候性更好的ASA材料打印，都能获得稳定的成型精度，拼接位置的卡扣公差经过适配，不需要后期打磨就能顺畅扣合。壳体内部的走线空间做了预留，传感器与主控板之间的杜邦线可以顺着壳体内部的走线槽排布，不会出现上盖扣合时压伤导线的问题，同时内部没有多余的冗余空间，整体结构紧凑，不会因为体积过大导致安装点位受限，在一些对设备隐蔽性有要求的监测点位，小巧的体积也能降低设备被人为破坏的概率。

　　在实际部署测试中，这款外壳可以在-20℃到60℃的户外环境下长期使用，拼接缝隙的防护能力可以应对中雨级别的降水，不会出现内部进水的问题，通风结构的设计可以保证传感器的响应速度与裸板部署时基本一致，不会因为外壳的遮挡导致PM2.5检测数值出现明显滞后，同时外壳的遮挡可以避免阳光直接照射在传感器与主控板上，降低太阳辐射带来的设备温升，减少高温环境下的器件老化速度，相比市面上常见的通用防水盒，这款针对性设计的外壳不需要用户自行开孔、加装透气阀、制作内部固定支架，拿到打印件后可以直接完成整机组装，大幅缩短户外监测节点的搭建周期，也避免了自行开孔导致的防护等级下降、内部器件固定不牢等问题。
