麦克纳姆轮全向移动轮组结构设计

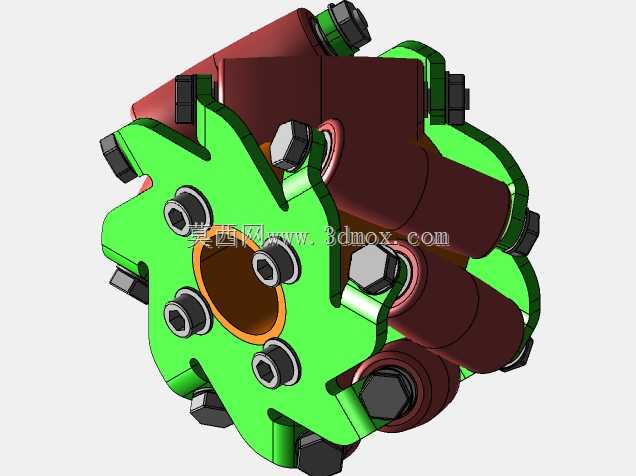

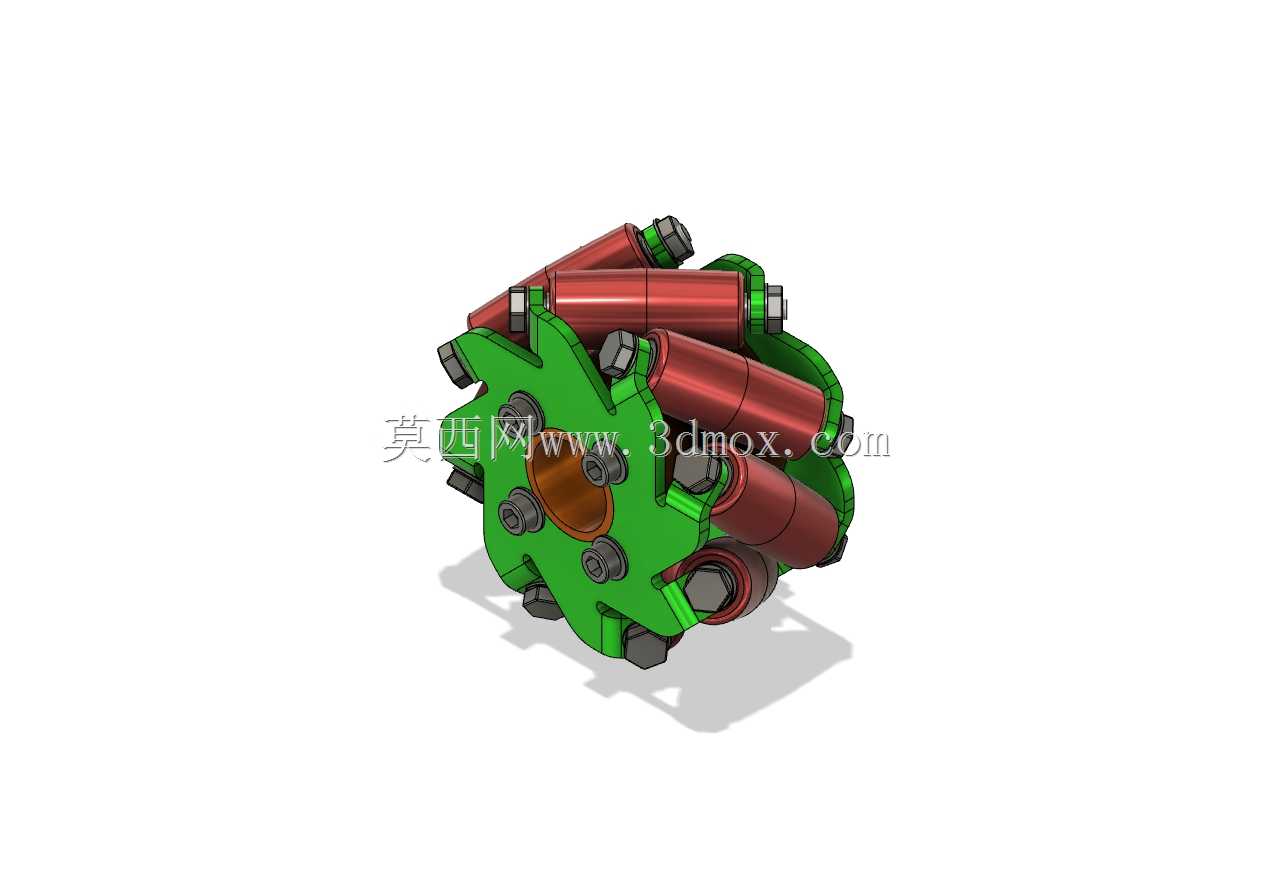

　　在仓储物流AGV、车间转运平台、服务型移动机器人的底盘设计中，全向移动能力一直是结构选型的核心考量点，麦克纳姆轮作为实现零半径转向、任意方向平移的核心执行部件，其结构设计的合理性直接决定了底盘运行的平顺性、负载能力与维护成本。这套轮组采用传统麦克纳姆轮的布局逻辑，轮毂作为核心承载基体，采用辐式结构设计，周向均匀分布多组辊子安装位，辊子轴线与轮毂主轴线呈固定夹角布置，通过辊子自身的自转与轮毂的公转合成，实现任意方向的矢量运动输出。从结构细节来看，轮毂上的安装位采用定位凸台加螺栓紧固的方式固定辊子支架，每个辊子两端配置转动支撑结构，保证辊子在受径向载荷时仍能灵活转动，不会出现卡滞问题；辊子外轮廓采用包络线设计，

　　确保多个辊子在轮毂转动过程中始终有辊子与地面接触，避免行走过程中出现颠簸、跳轮的问题，适配平整的环氧地坪、硬化水泥地面等室内常见作业场景。设计过程中首先需要明确轮组的额定负载，以此反推轮毂的材质选型与辐板厚度，常规中小负载场景下轮毂采用铝合金加工即可兼顾强度与重量，大负载场景则需要更换为钢制结构并做调质处理；辊子的材质选择需要兼顾摩擦系数与耐磨性，通常采用聚氨酯包胶结构，硬度控制在邵氏85-90A区间，既可以保证足够的抓地力避免打滑，也能降低辊子磨损速度，延长维护周期。安装边界方面，轮毂中心设置标准轴孔与键槽，可直接匹配常规的驱动电机输出轴，也可根据需求加装联轴器与减速电机输出端连接；轮毂端面预留的螺栓孔位可适配不同规格的安装法兰，

　　方便与不同结构的底盘支架进行固定，轮组整体的径向尺寸与轴向宽度需要匹配底盘的离地间隙设计，避免轮组转动过程中与底盘结构件发生运动干涉。实际应用中，单套底盘通常需要配置四个麦克纳姆轮，采用对角轮组辊子倾斜方向一致的布置方式，通过控制四个轮子的转速差与转向，即可实现前进、后退、横移、斜行、原地旋转等多种运动模式，无需额外设置转向机构，能够大幅简化底盘的结构复杂度，节省底盘内部的安装空间，方便布置电池、控制器、传感器等其他元器件。需要注意的是，辊子的安装角度误差需要控制在极小范围内，角度偏差过大会导致轮组运动合成出现偏差，直接影响底盘的运动精度，甚至出现行走跑偏、轮组异常磨损的问题；同时每个辊子的外圆轮廓需要做共面修形，

　　保证所有辊子的接地面处于同一圆柱面上，避免出现局部受力过大导致个别辊子过早损坏的情况。在日常维护层面，这种分体式螺栓固定的结构设计，可在单个辊子出现磨损或损坏时单独拆卸更换，无需更换整个轮组，能够有效降低后期的运维成本，适配长时间连续运行的工业场景需求。
