福特马自达车型配套门锁执行器齿齿轮结构

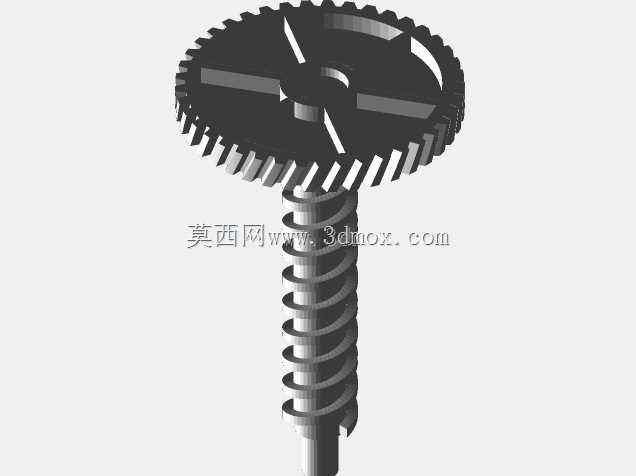

　　在乘用车辆的车身锁具系统里，门锁执行器是实现车门远程落锁、解锁动作的核心执行部件，而这套带螺旋杆结构的齿齿轮，正是执行器内部传递微电机扭矩、完成锁止位切换的关键传动零件，适配福特、马自达旗下多款紧凑级及中型乘用车型的门锁总成。从实际装车场景来看，这类零件安装在车门内饰板内侧的锁体总成内部，所处空间狭窄，周边同时布置有车窗升降导轨、门锁拉索、车门线束等部件，因此零件的外形尺寸、安装定位特征必须完全匹配锁体壳体的预留空间，不能出现运动干涉。该零件总长度为53mm，上部为盘形直齿圆柱齿轮结构，下部为同轴一体的螺旋传动杆，齿轮端的齿形参数完全匹配执行器微电机输出端的蜗杆参数，螺旋杆段则与锁体内部的滑动拨叉配合，

　　将上部齿轮的旋转运动转化为拨叉的直线往复运动，最终带动锁舌完成锁止、解锁的位置切换。设计这类传动件时，首先要考虑的是小空间内的传动效率，门锁执行器的驱动电机功率通常仅有几瓦，输出扭矩有限，因此齿形的啮合间隙、螺旋升角都经过反复校核，既要保证传动过程中无卡滞，也要避免间隙过大导致的锁止位置虚位，防止车辆行驶过程中出现门锁异响、意外解锁的风险。上部盘形齿轮的端面做了十字形的减重槽设计，这并非随意的结构简化，一方面是减少注塑成型时的材料收缩变形，保证齿轮端面的平面度，避免转动时出现端面跳动；另一方面十字槽同时作为装配定位特征，在锁体壳体上对应设置有定位凸点，装配时齿轮端面的槽与凸点配合，可快速确定初始安装角度，

　　保证装配后螺旋杆与拨叉的初始啮合位置准确，减少产线装配的调试时间。齿轮的齿部采用小模数渐开线齿形，齿顶做了微小的倒角处理，既可以减少啮合过程中的齿面冲击，降低门锁动作时的噪音，也能在长期往复转动过程中减少齿面磨损，提升零件的使用寿命，毕竟乘用车辆的门锁在全生命周期内需要完成数万次的锁止解锁动作，齿面的耐磨性能直接决定了锁具的可靠性。下部的螺旋杆段与上部齿轮为同轴一体结构，省去了额外的装配连接环节，避免了分体式结构可能出现的同轴度误差、连接松动等问题，螺旋杆的牙型采用梯形截面，相比矩形牙型拥有更好的传动强度，在传递扭矩时不易出现滑牙，同时牙侧的粗糙度经过严格控制，减少与拨叉配合时的滑动阻力。从安装边界来看，

　　齿轮的最大外径需要匹配锁体壳体内的齿轮腔尺寸，转动时齿顶与壳体内壁的间隙控制在0.3-0.5mm之间，既不会因为间隙过小出现转动摩擦，也不会因为间隙过大导致齿轮啮合时出现径向窜动；螺旋杆段的末端做了导向锥面，装配时可以顺利插入拨叉的配合孔内，降低产线装配的对位难度。在实际的故障维修场景中，这类齿齿轮是门锁执行器的易损件，常见的失效形式包括长期使用后的齿面磨损、螺旋杆滑牙、注塑件老化开裂等，失效后会出现门锁无法正常落锁、解锁，或者动作时出现异响的问题，替换时需要保证零件的齿形参数、螺旋升角、总长度、安装定位特征完全与原厂件一致，否则会出现装配干涉、传动卡滞、锁止位置不到位等问题。设计建模过程中，需要重点保证上部齿轮与下部螺旋杆的同轴度公差，同轴度误差过大会导致转动时出现偏心，不仅会增大传动阻力、提升电机负载，还会产生额外的工作噪音，同时齿形的精度需要满足小模数齿轮的传动要求，齿距累积误差控制在合理范围内，保证啮合过程的平稳性。这类零件通常采用POM材质注塑成型，材质本身具备自润滑特性，无需额外添加润滑脂即可实现顺畅传动，同时具备较好的耐磨性能与抗老化性能，能够适应车门内部-40℃到85℃的宽温域工作环境，不会因为低温出现脆裂，也不会因为高温出现形变。
