钢管式越野车底盘车架结构设计

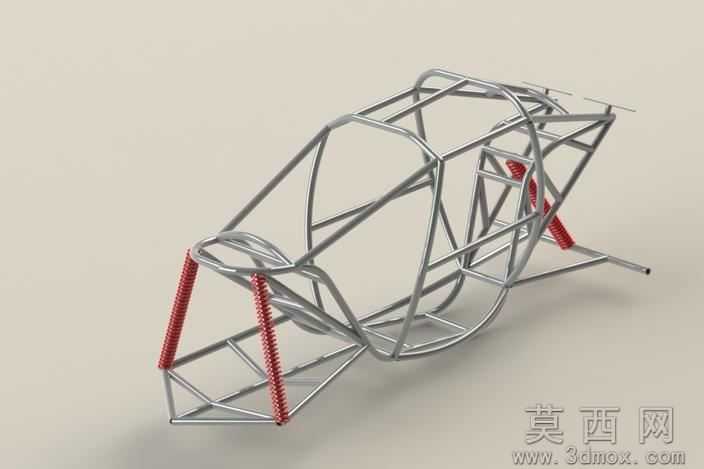

本作品为钢管桁架结构的越野车底盘车架三维设计，采用三维建模软件完成全参数化建模，整体以空间钢管焊接结构为核心设计思路，适配越野buggy车型的高强度越野使用需求。建模过程中首先搭建车架的整体空间线框基准，依据越野车型的人机工程、动力总成布置、悬架行程预留要求确定各关键节点的三维坐标，所有管件的连接节点均做了贴合焊接工艺的过渡处理，避免出现应力集中的锐角衔接结构。模型还原了车架前部的双减震器安装位，红色渲染的减震器安装支座与主车架钢管做了一体化的衔接设计，预留了减震器铰接安装的同轴孔位，保证前悬架跳动时的运动空间无干涉。车架中部的乘员舱区域采用环绕式防滚架结构设计，钢管的弯折弧度经过反复调整，既保证乘员进出的操作空间，又通过三角形桁架结构提升舱体的抗扭、抗冲击强度，能够在越野翻滚工况下为乘员提供充足的生存空间。车架后部预留了动力总成、传动系统的安装固定点位，各安装支座的位置精度严格匹配越野车型常用的动力布局参数，后段延伸的钢管结构可直接适配后悬架、尾翼等附属部件的安装。材质渲染上，主车架钢管采用哑光金属银材质，还原冷轧钢管焊接后的真实质感，减震器部件采用红色工程塑料与金属弹簧结合的材质表现，清晰区分不同功能部件的视觉差异。整体结构完全遵循越野车辆底盘的设计逻辑，所有管件的管径、壁厚参数均参考专业越野赛车的设计标准，空间桁架结构相比传统冲压焊接底盘拥有更高的强度重量比，能够承受非铺装路面行驶时的连续冲击载荷，建模过程中对所有焊接节点做了布尔合并处理，保证模型的几何连续性，可直接用于后续的结构力学仿真、工程出图以及3D打印验证等场景。
