双层板式可开合储运包装箱结构设计

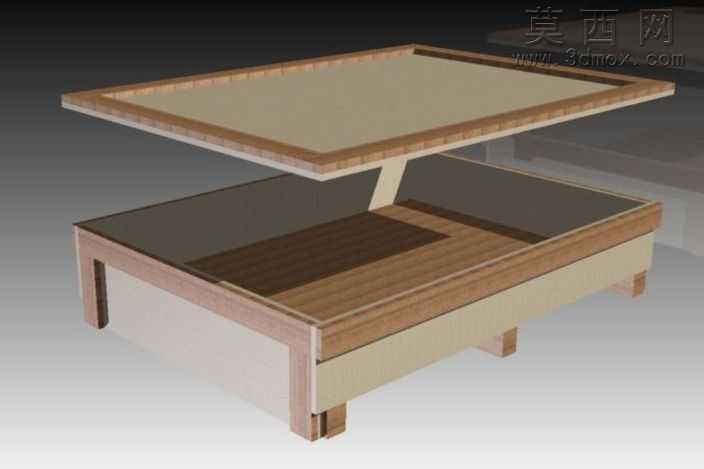

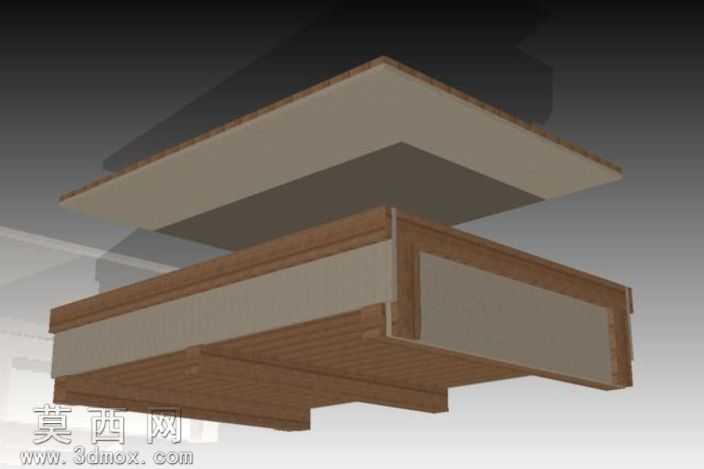

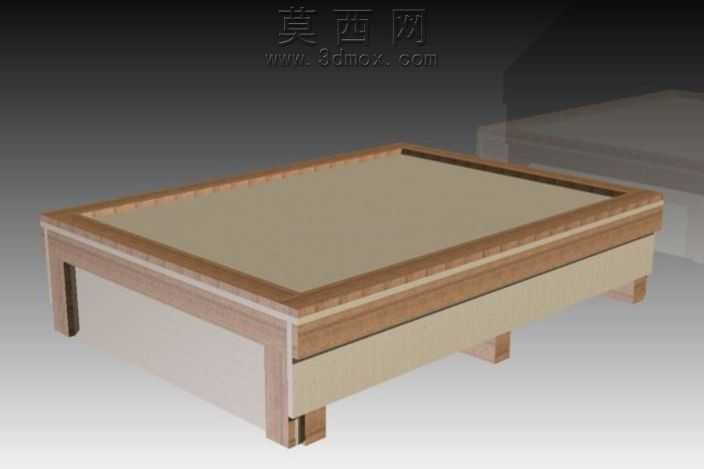

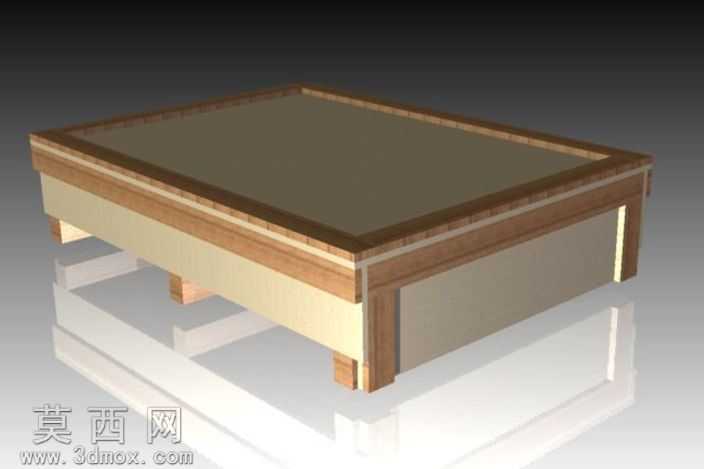

本作品为双层结构板式储运包装箱的三维设计成果，建模阶段采用参数化特征建模思路，先以基准面定位箱体整体轮廓，按照内部1800×1300×260的尺寸要求，先搭建下层箱体的框架结构：下层箱体采用围板加底托的组合形式，底部设置四个对称分布的支撑脚，既保证箱体放置时的离地间隙，避免地面潮气侵蚀内部装载物，也为叉车搬运预留了足够的插取空间，支撑脚与箱体底框采用一体化布尔运算合并，保证结构连接的整体性。下层箱体的围板采用分层设计，外侧为浅色防护板材，内侧贴合木质纹理的承载面板，围板转角处采用45度拼角结构，还原实际木质包装箱的拼接工艺，避免直角拼接带来的应力集中问题。上层箱盖通过单侧的支撑斜臂与下层箱体连接，支撑臂采用变截面设计，在保证支撑强度的同时减少材料占用，箱盖可围绕连接轴实现平稳开合，开合角度经过限位设计，避免开启角度过大导致支撑结构失效。箱盖主体采用边框加内嵌面板的结构，边框为木质封边，内嵌平整的承载面板，闭合时可与下层箱体的上口完全贴合，配合边缘的限位结构保证闭合后的密封性与结构稳定性。材质渲染阶段，针对木质部件采用带有自然木纹纹理的漫反射贴图，调整凹凸贴图参数还原木材的细微肌理，浅色围板部分采用哑光磨砂质感的材质参数，降低高光反射强度，模拟工业包装常用的复合板材质感，支撑脚部分采用稍深的木质材质，与箱体主体形成视觉层次区分。场景搭建时采用渐变灰色背景，搭配柔和的三点布光，主光从侧上方照射突出箱体的结构层次，辅光补亮暗部避免阴影过黑丢失细节，顶光勾勒箱体的边缘轮廓，最终渲染图清晰展现了包装箱的双层结构、开合状态与各部件的连接关系。设计过程中充分考虑了包装箱的实际使用需求，内部空间规整无多余凸起，可最大化利用内部容积装载货物，整体结构无复杂异形部件，所有板材均为标准规格的平板件，便于实际生产时的下料加工，同时支撑结构的受力经过模拟验证，在满载状态下箱盖支撑臂不会出现形变，下层箱体的底框与支撑脚可承受满载时的整体重量，满足物流储运环节的堆码、搬运要求，配套的尺寸说明文档可直接用于生产加工的尺寸参考，无需额外调整结构参数即可投入实际生产应用。
