REV三英寸转向模块端盖结构设计

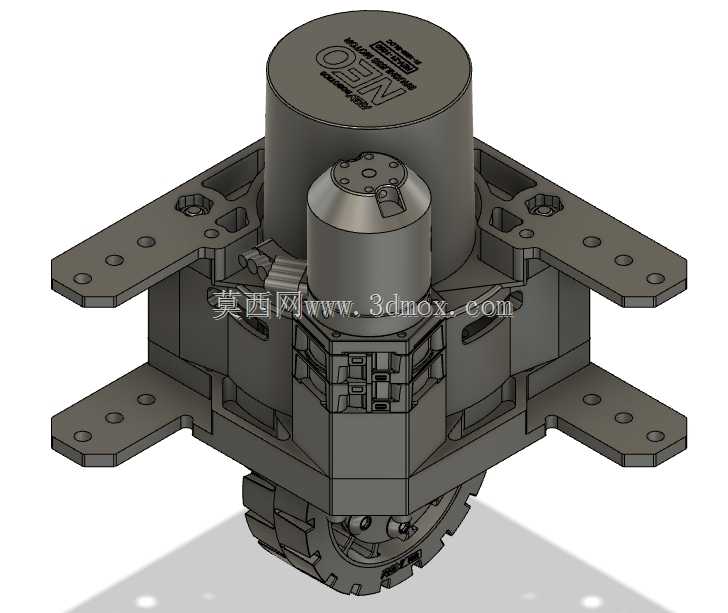

　　在小型移动机器人、竞赛类移动平台的底盘开发场景中，转向轮组的集成度直接决定了底盘的空间利用率与运动灵活性，这款三英寸规格的转向模块端盖，正是针对Swerve轮组的上部防护与安装定位需求设计的结构件。从实际使用场景来看，这类转向轮组多用于FRC类机器人竞赛、小型AGV转运平台、室内巡检机器人的底盘布局，单轮可独立完成转向与驱动动作，实现全向移动，而端盖作为模块上部的核心覆盖件，首先要承担内部驱动电机、转向减速机构的防护作用，避免运行过程中杂物、线缆卷入传动间隙，同时为上层安装板提供统一的定位基准。

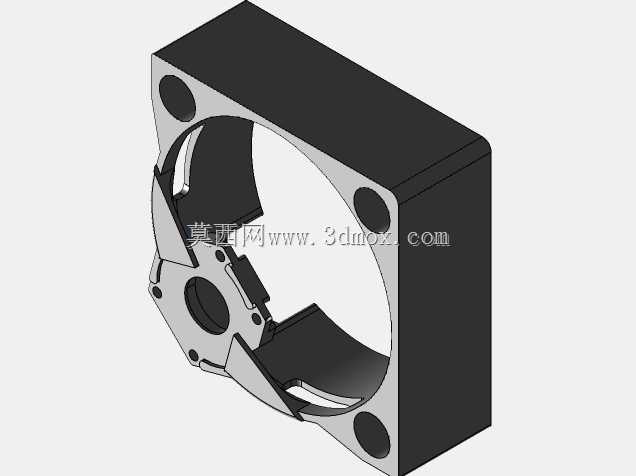

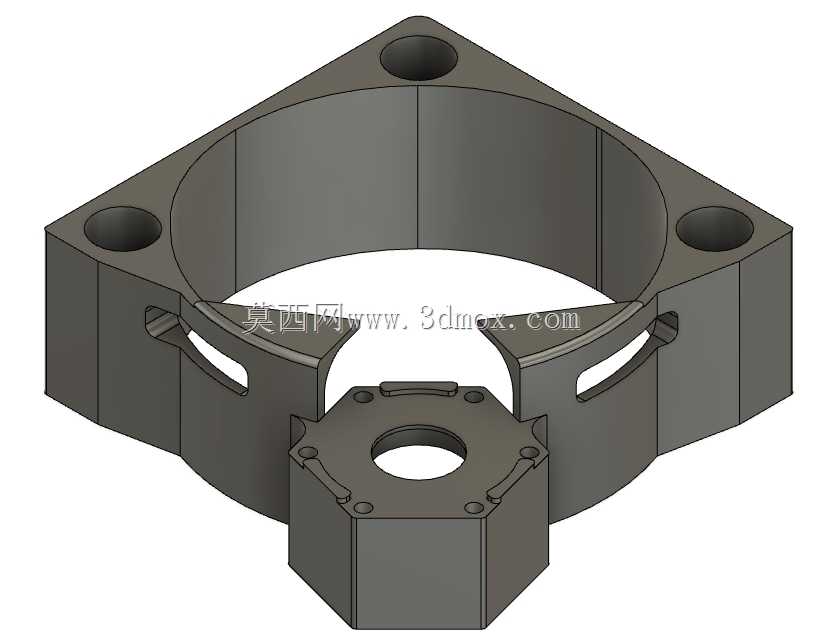

　　从功能特性上看，该端盖采用上下分层的避让结构，上部的圆形沉腔完全匹配NEO类驱动电机的尾部外形，可将电机上端完全包覆，避免电机外壳与上层安装结构发生硬干涉；侧部突出的小型圆柱腔体对应转向检测传感器或者转向轴的上端结构，预留的安装孔位可直接固定传感器支架，无需额外设计转接件。端盖四周延伸出的带孔安装翼，每侧翼板上设置两个定位安装孔，孔位间距与标准Swerve模块的上层安装法兰完全对齐，安装时可直接通过螺栓将端盖与模块主体、上层底盘连接板锁紧，不需要额外配打孔位。

　　设计思路上，这款端盖完全遵循模块化集成的设计逻辑，没有多余的装饰性结构，所有外形特征都服务于功能需求：上部腔体的壁厚均匀设置，兼顾轻量化与结构强度，避免机器人运行中的振动导致端盖共振开裂；翼板与主体连接的位置做了圆弧过渡加强，消除应力集中点，即使在机器人急停、碰撞的工况下，翼板也不会从主体根部断裂。端盖与模块主体的配合面设置了定位止口，装配时可快速对齐，不需要反复调整位置，能有效提升装配效率。

　　从安装边界来看，端盖整体外轮廓的最大宽度与三英寸轮组的安装法兰尺寸匹配，不会超出轮组的横向安装边界，上层底盘设计时，只需要按照翼板的孔位预留安装过孔，不需要为端盖额外预留避让空间；端盖的总高度控制在电机尾部突出模块主体的高度范围内，安装后不会额外增加轮组的整体高度，可有效降低底盘的整体重心，提升移动平台运行时的稳定性。端盖下部的腔体边缘与模块主体的上部轮廓完全贴合，装配后不会出现明显缝隙，可有效阻挡场地内的碎屑、灰尘进入模块内部的传动齿轮间隙，降低日常维护的频次。

　　在实际选型适配时，这款端盖可直接匹配同规格的三英寸Swerve转向轮组，不需要修改原有轮组的结构尺寸，替换原有破损端盖或者用于全新轮组的组装都可直接使用。结构设计上充分考虑了3D打印或者机加工的工艺可行性，所有特征都没有倒扣结构，采用常规的减材制造或者增材制造工艺都可快速加工成型，不需要设计特殊的工装夹具。端盖表面的标识区域做了微凹处理，可用于粘贴模块编号或者方向标识，方便底盘调试时快速识别轮组的安装方向，避免接线或者调试时出现方向匹配错误的问题。
