适配NEMA23步进电机的小型磨机Y轴安装支架

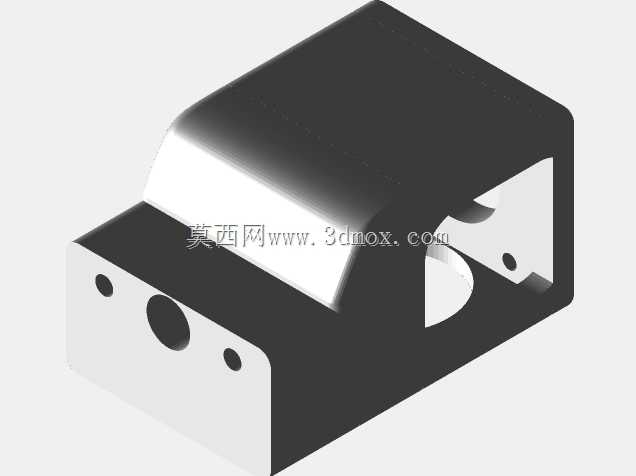

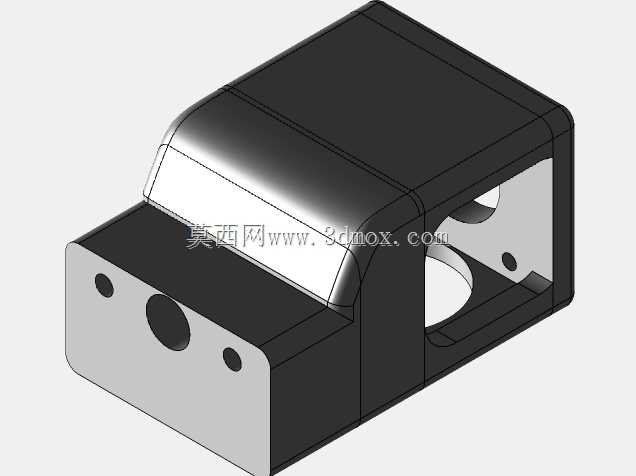

　　在小型台式磨削设备的改造升级场景中，Y轴进给单元的安装刚性直接决定了磨削加工的精度稳定性，尤其是针对原本面向港口货运场景设计的迷你磨机进行CNC化改造时，原有铸件支架的安装孔位、支撑强度均无法匹配NEMA23规格步进电机的安装要求，这款Y轴支架正是针对这类改造场景的定制化支撑部件。从实际设备用途来看，该支架承担着Y轴方向步进电机的定位承载、传动副的同轴度保障功能，是连接磨机主体床身与Y轴进给传动组件的核心衔接结构，在设备运行过程中需要承受步进电机启停时的冲击载荷、磨削作业时传递到进给端的反向切削力，因此结构设计上优先保障安装基准面的平面度与整体结构的抗扭刚性。从产品功能特性层面拆解，支架采用一体化框式结构设计，

　　电机安装端面预留了对应NEMA23步进电机的标准安装孔位，中心位置的避让孔用于穿过电机输出轴与联轴器衔接，端面两侧的小孔用于安装定位销，保障电机安装后的同轴度误差控制在允许范围内；支架侧面的镂空区域一方面用于减轻整体结构重量，避免Y轴滑台负载过大影响进给灵敏度，另一方面预留了传动螺母座、限位开关触发片的安装空间，无需额外加装转接件即可完成Y轴传动链的组装。在设计思路的落地过程中，首先以NEMA23步进电机的安装边界作为结构设计的起始基准，先确定电机安装面的孔位坐标、输出轴的中心高度，再反向匹配原有迷你磨机Y轴滑台的安装槽位尺寸，确保支架可以直接固定在原有床身的安装位上，无需对床身进行二次钻孔、铣削加工，降低改造的加工门槛；

　　框式的主体结构将电机的承载区域与滑台连接区域整合为一个整体，避免了分体式支架拼接带来的装配累积误差，同时在应力集中的转角位置做了圆弧过渡处理，减少长期受交变载荷作用下出现结构开裂的风险。从外形尺寸与安装边界来看，支架整体长度控制在适配小型磨机Y轴行程的范围内，不会超出滑台的运动边界造成行程干涉，电机安装端突出的高度经过反复校核，既保证电机输出轴与Y轴丝杠的同轴度，又不会与Z轴滑台的运动路径产生碰撞；支架底部的安装面与床身导轨面保持平行，安装后电机输出轴的中心高与丝杠中心高完全重合，减少联轴器运转时的偏摆磨损，延长传动部件的使用寿命。在实际装配验证过程中，该支架可以直接兼容市面上常规规格的NEMA23步进电机，

　　安装孔位的公差控制在合理范围内，既不会因为孔位过紧造成电机安装困难，也不会因为间隙过大导致电机定位偏移；侧面的镂空区域还可以方便操作人员观察联轴器的运转状态，日常维护时无需拆卸整个支架即可完成联轴器的紧固、润滑作业。对于小型设备的CNC改造场景而言，这类定制化支架不需要复杂的加工工艺，采用常规的铣削加工即可完成制作，结构上没有复杂的曲面特征，建模过程中可以直接通过拉伸、切除等基础特征完成，对于刚接触三维建模的工程人员来说也能快速完成参数调整，适配不同规格的磨机改造需求。在结构刚性的校核上，支架的壁厚经过合理设置，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大增加不必要的重量，使得Y轴进给的负载保持在合理区间，保障步进电机在额定扭矩范围内即可驱动滑台平稳运行，避免出现丢步、爬行等影响加工精度的问题。
