复古打捞卷筒式卫生纸支架结构设计

　　这款卷筒支架的设计灵感源自老式船用打捞卷筒的机械结构，最初的设计初衷是将工业机械的硬核质感融入日常卫浴场景，打破常规卫浴配件的同质化外观，适配复古工业风、露营风、渔具主题空间的陈设需求，既可以作为卫生间的卷纸承载部件，也可放置在户外钓鱼营地、复古主题商铺的公共区域作为纸巾收纳装置，兼顾实用功能与装饰属性。

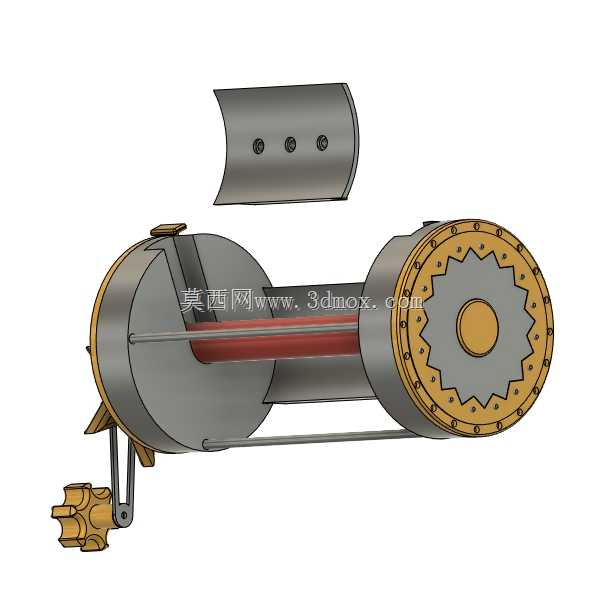

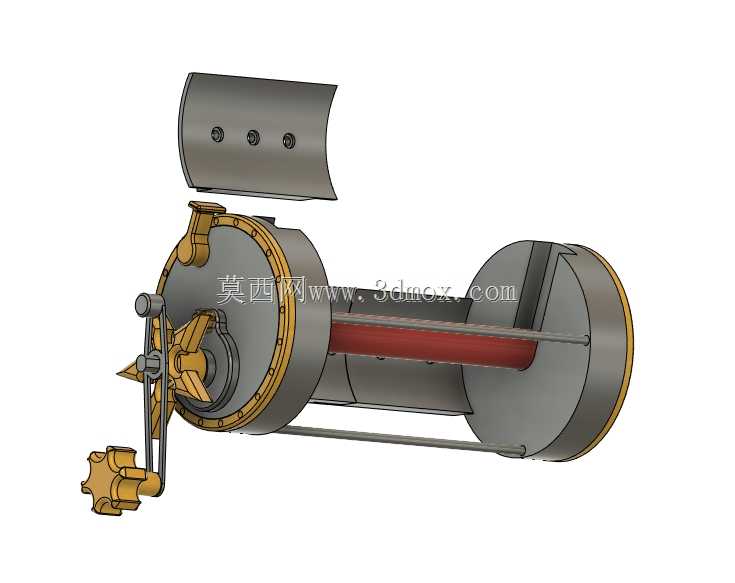

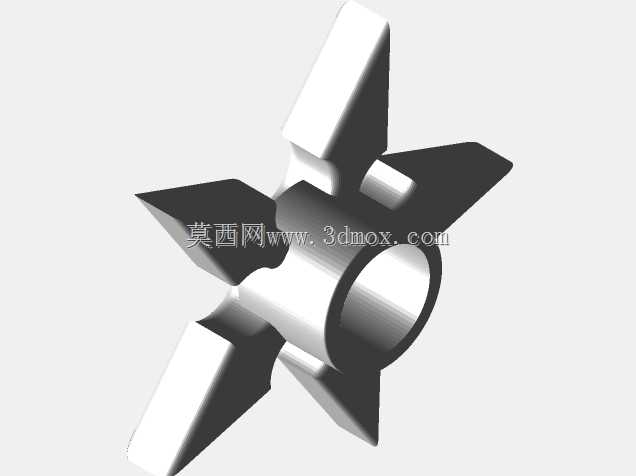

　　从结构功能层面看，整套支架采用分体式组装设计，主体卷筒部分承担卷纸的承载功能，上方的弧形护板可避免卷纸被水渍、落灰污染，同时在抽拉纸巾时起到限位作用，防止整卷纸被连带抽出。侧部的手摇式传动结构并非装饰件，其内部设置了阻尼转轴，摇动手柄时可带动中心轴转动，实现卷纸的平稳输送，避免抽纸时出现纸张扯断、卷纸松脱散落的问题。侧部延伸的金属拨片结构可作为纸巾的临时截断部件，单手即可完成扯纸操作，无需双手配合，适配日常使用中单手沾湿、持物时的操作场景。

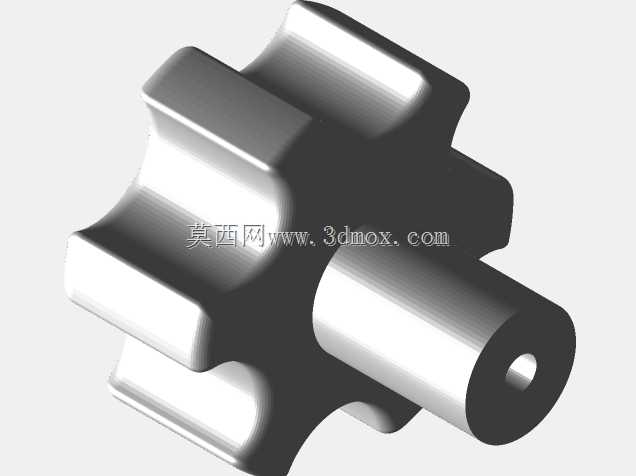

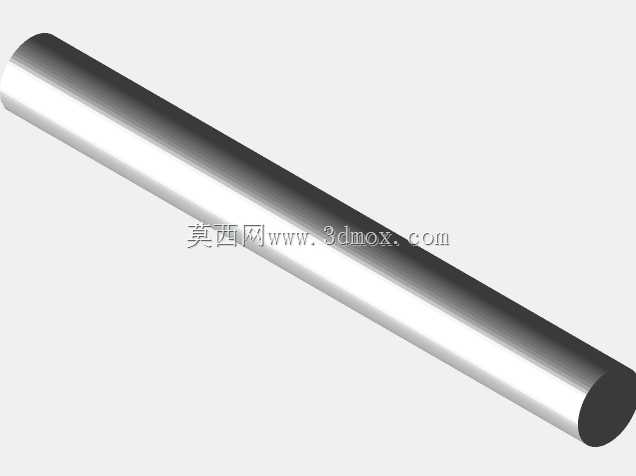

　　设计过程中充分考虑了民用场景的加工便利性，没有采用一体化的复杂铸造结构，而是将整体拆分为支架端盖、中心轴、护板、手柄、连接拉杆几个独立模块，其中两根直径8mm的横向连接杆无需定制加工，可直接采用市售标准钢杆或铝杆裁切适配，降低了普通用户自行加工组装的门槛；中心承载轴的尺寸匹配常规PVC管材的外径，用户可根据手头现有材料替换中心轴部件，无需严格依赖定制零件即可完成组装。需要注意的是，当前结构未包含手柄末端的锁紧螺母，实际组装时需根据手柄轴的螺纹规格选配标准螺母完成轴向锁紧，避免手柄转动时出现轴向窜动。

　　安装边界方面，整套支架的后端设置了平整的安装贴合面，可通过膨胀螺丝或免钉胶固定在墙面、木质隔板等硬质安装基面上，安装时需预留出卷纸转动的径向空间，上方护板与卷纸外圆保留5mm左右的间隙，避免卷纸转动时与护板产生摩擦阻力；侧部手柄的操作空间需预留至少80mm的径向距离，避免摇动手柄时与墙面或周边陈设产生干涉。中心轴的长度适配常规标准尺寸的卫生卷纸与厨房纸巾卷，可兼容市面上绝大多数民用卷筒纸的尺寸规格，无需针对不同品牌的卷纸调整结构尺寸。

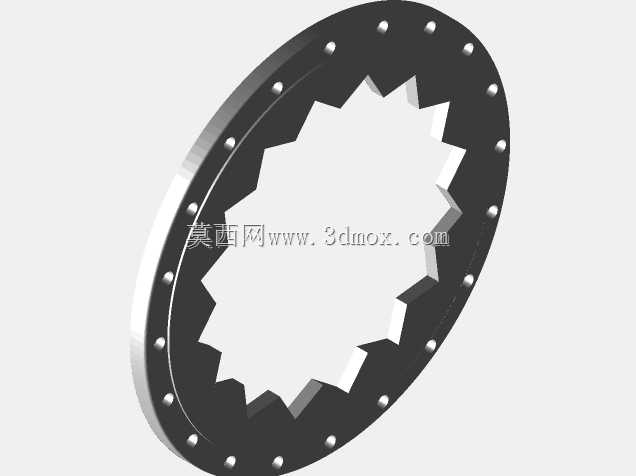

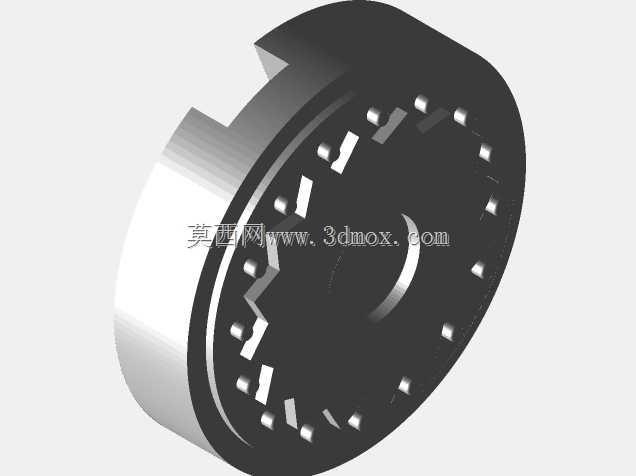

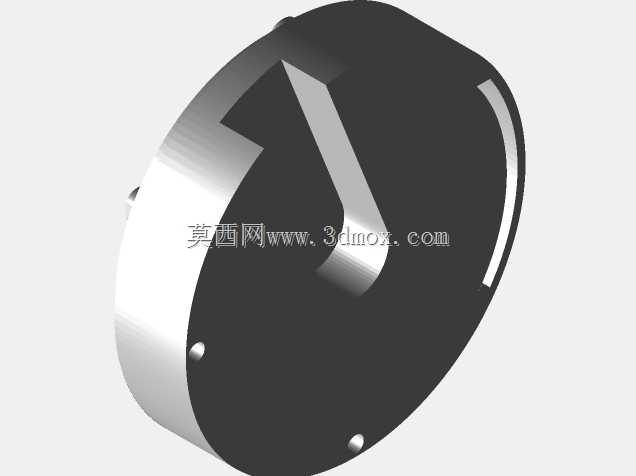

　　从实际使用的可靠性角度出发，结构中所有转动配合面均预留了合理的装配间隙，日常使用中即使沾附少量水渍、灰尘也不会出现卡滞问题，金属材质的结构件相比常规塑料卷纸架具备更高的抗冲击强度，在户外场景使用时也不易因磕碰出现结构破损。端盖处的法兰式连接结构采用周向均布的连接点，组装时可逐点调整连接松紧度，保证两端端盖的同轴度，避免中心轴转动时出现偏磨问题。
