大众高尔夫捷达后舱口行李箱车标结构设计

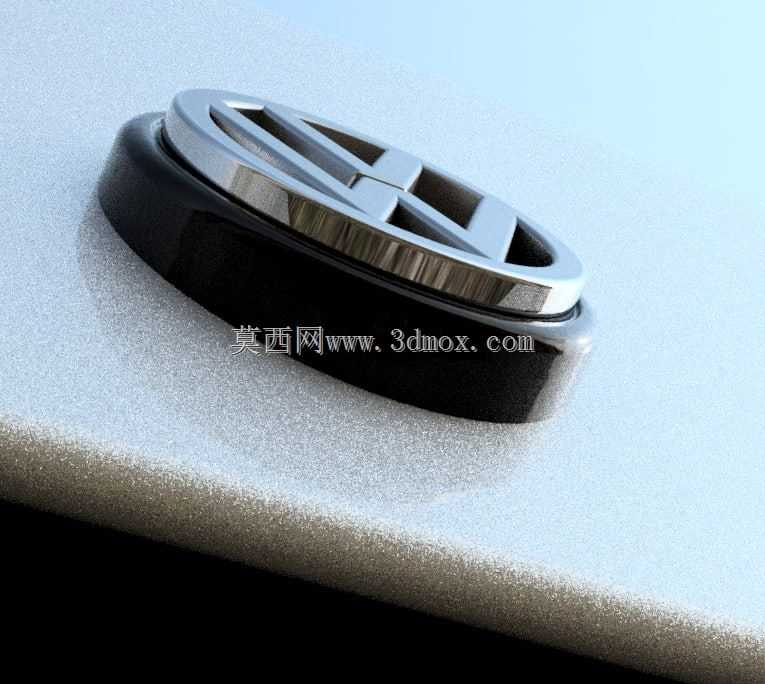

　　这款车标构件主要适配对应车型的后舱口行李箱盖安装位，作为车辆品牌标识的外饰承载件，日常使用中需要兼顾标识辨识度、安装贴合度与长期使用的耐候性能。从实际装车场景来看，该构件安装在行李箱盖外板的预设安装位，处于车辆尾部视觉核心区域，除了品牌标识的基础作用外，其曲面造型需要和行李箱盖的外覆件曲面完全贴合，避免出现安装缝隙不均、边缘凸起等影响整车外观质感的问题。

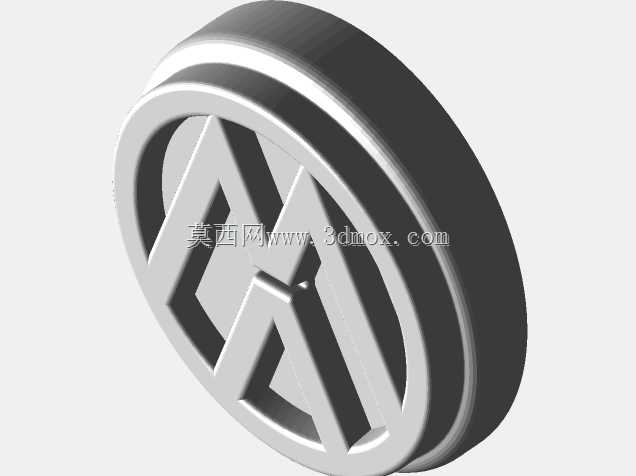

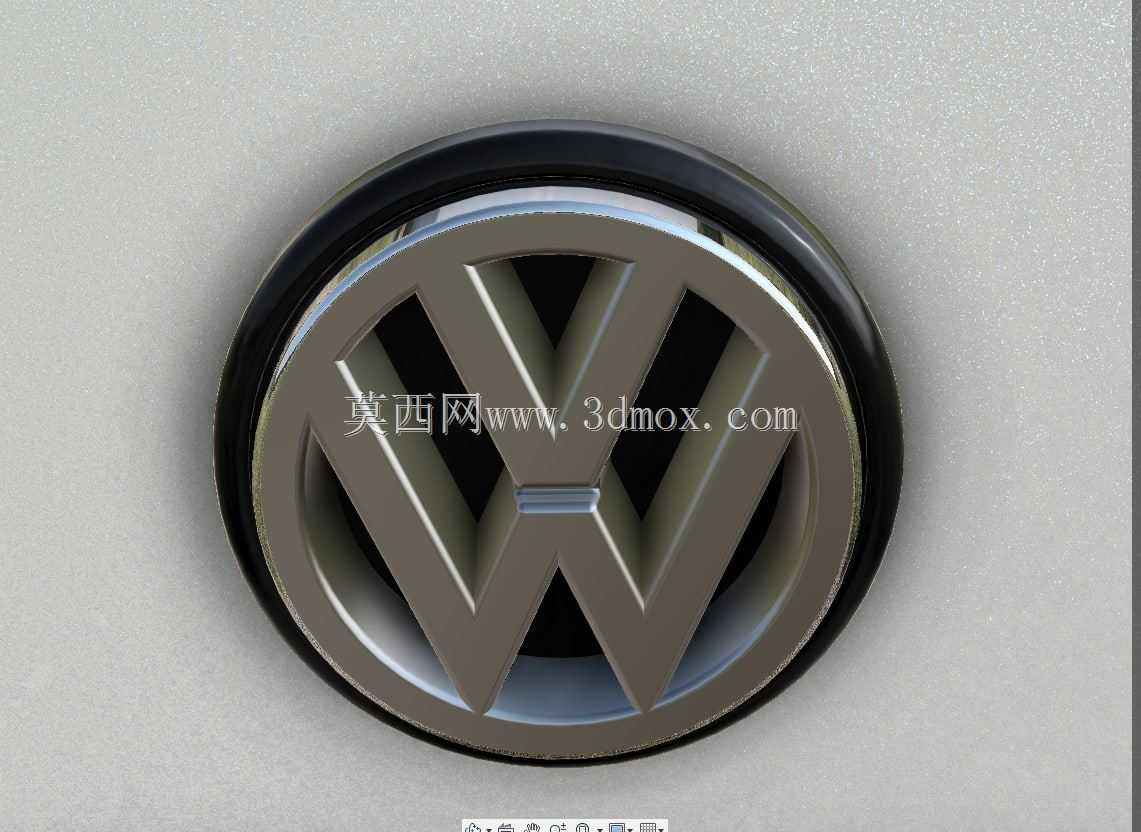

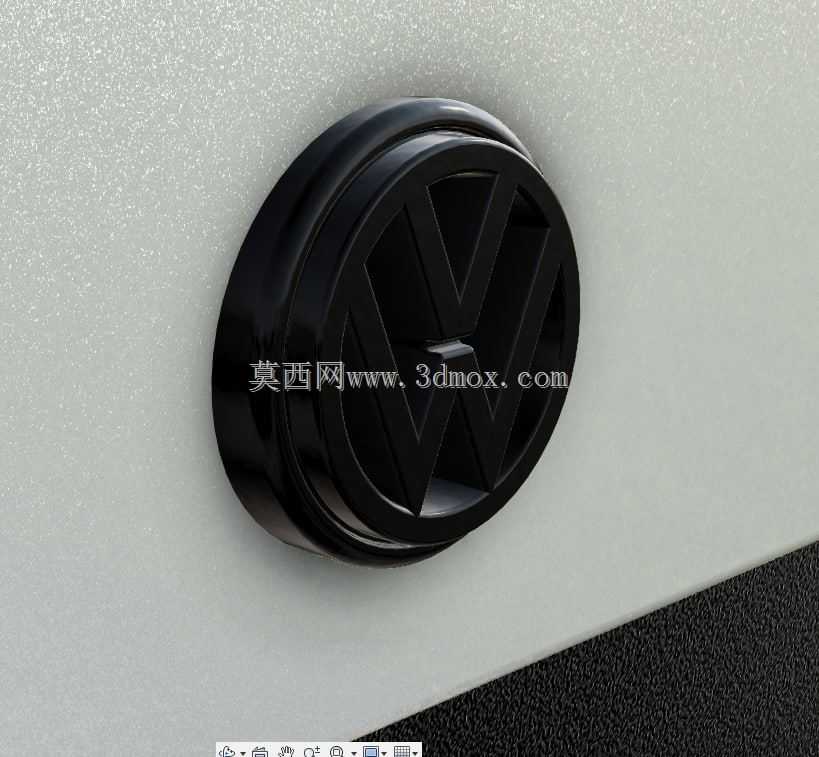

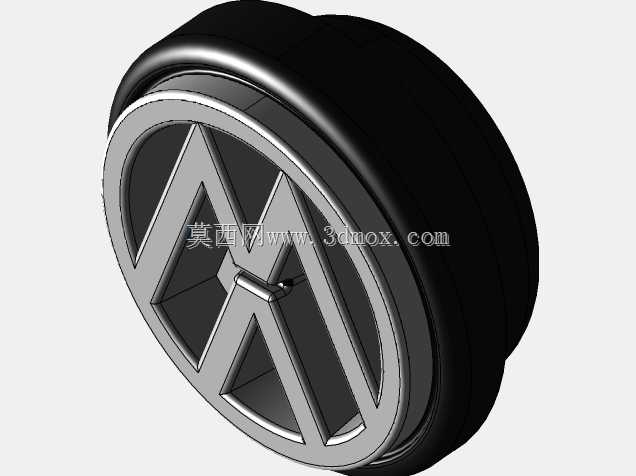

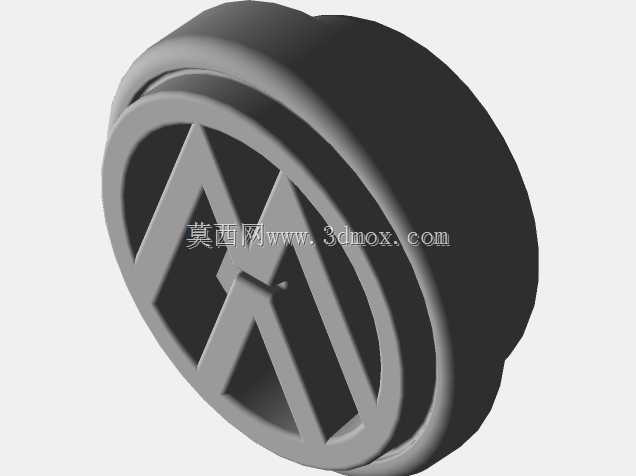

　　从功能特性层面分析，该构件采用分层结构设计，外层的VW标识区域做了立体凸起造型，标识边缘做了小角度倒角处理，既保证标识的视觉立体感，也能避免日常擦拭、洗车过程中出现锐边刮蹭的问题；标识外围设置了一圈细窄的装饰环槽，可适配装饰条嵌装或者直接做同色/异色表面处理，提升尾部标识的视觉层次。底座部分采用带翻边的圆盘结构，翻边角度完全匹配行李箱盖安装位的曲面弧度，安装后底座边缘和车身钣金完全贴合，不会出现积水、积尘的缝隙，降低长期使用后边缘积污锈蚀的风险。

　　设计过程中首先需要匹配对应车型的尾部安装点坐标，通过逆向采集行李箱盖安装区域的点云数据，拟合出安装面的曲面方程，确保底座的安装面和车身曲面的面差控制在0.2mm以内，间隙均匀度偏差不超过0.15mm，满足整车外饰件的装配公差要求。标识部分的立体造型需要严格遵循品牌标识的比例规范，VW字符的线条宽度、凸起高度、倒角半径都按照品牌视觉规范做参数化设定，字符凸起高度控制在3.5mm，既保证足够的立体触感，也不会因为凸起过高在车辆行驶过程中增加不必要的风阻，同时避免洗车过程中被高压水枪冲脱的风险。

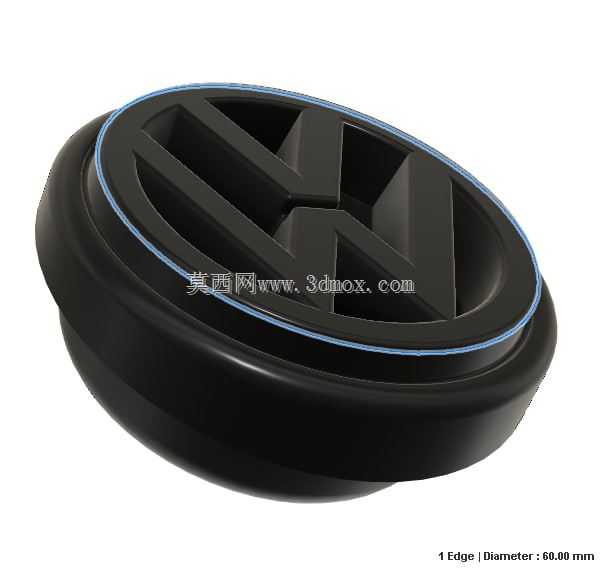

　　安装边界方面，该构件整体为圆形结构，底座外径匹配车型预留的安装凹槽尺寸，安装时采用背部卡扣加双面胶的复合固定方式，底座背部预设的卡扣位置完全对应车身钣金上的预留安装孔位，卡扣的卡接量设计为2.2mm，保证卡接后不会出现松动异响；背部粘贴的双面胶区域避开卡扣安装位，胶层厚度设定为1.2mm，能够补偿钣金面的微小平整度误差，进一步提升安装后的贴合度，同时起到密封作用，避免雨水顺着安装缝隙渗入行李箱盖内部。

　　材质选择上，主体采用耐候性ABS材质注塑成型，表面可做哑光、亮面或者镀铬等不同工艺处理，适配不同年款车型的外观配置需求；材质的收缩率在建模阶段就做了预设补偿，避免注塑成型后出现尺寸偏差导致安装错位。细节设计上，标识的所有棱角都做了R0.3mm以上的圆角处理，既符合外饰件的安全规范，也能提升注塑成型时的熔体流动性，减少成型缺陷。日常使用中，该构件需要承受-40℃到85℃的环境温度变化，以及紫外线照射、雨水冲刷、洗车药剂腐蚀等工况，建模时的壁厚设计控制在2.5mm均匀壁厚，避免出现壁厚不均导致的缩痕、变形问题，保证长期使用后不会出现开裂、变色、脱落等故障。

　　从建模逻辑来看，首先构建安装基准面，以车身安装点的坐标为基准拉伸出底座的基础曲面，再通过偏移、剪切等命令构建出标识区域的立体结构，最后对所有边缘做圆角过渡，整体建模过程全参数化，后续如果需要适配其他车型的安装尺寸，只需要调整底座直径、安装面曲率以及卡扣位置参数即可快速衍生出适配不同车型的版本，提升设计复用率。
