30x30西格玛型材直角边缘连接构件

　　在轻型自动化机架、桌面级数控设备框架以及小型3D打印设备的型材搭建场景中，型材边缘的垂直连接一直是容易被忽略却直接影响框架整体刚性的细节部位。这款适配30x30规格西格玛型材的边缘连接构件，正是针对两根型材呈90度垂直邻接、连接点处于型材侧边而非端面的安装场景设计，区别于常规的角槽连接件、端面角码，它不需要在型材端面提前攻丝，也不会占用型材槽内的走线空间，对于需要在型材槽内布置传感器线缆、气管的紧凑型设备框架来说，这类连接结构的实用性更强。

　　从实际安装逻辑来看，这款连接件采用L型贴合式结构，两个垂直的安装面分别贴靠在两根相邻垂直型材的外侧壁上，安装面预留的沉孔位置完全匹配西格玛30型材的槽道中心距，不需要对型材做额外的钻孔、铣削加工，只需要搭配对应规格的T型螺母从型材槽道滑入，再用M3规格的内六角螺钉锁紧即可完成固定。构件上预留的定位凸台刚好卡入型材的槽口内部，安装时不需要反复调整对齐位置，单人即可完成快速装配，对于小批量设备组装的产线来说，能有效减少框架搭建的调校时间。

　　设计过程中重点考虑了连接部位的抗扭性能，常规的薄角码在承受侧向载荷时容易出现角部变形，导致框架整体出现晃动，这款连接件的主体壁厚做了加厚处理，角部位置设置了加强筋结构，在不额外增加过多重量的前提下，能承受垂直于安装面的侧向载荷，避免设备运行过程中因振动导致连接部位松动。构件的外露面做了平整化处理，没有突出的螺钉头或者凸台，不会影响后续在型材外侧安装钣金护板、操作面板等外围附件，对于外观有一定要求的桌面级设备来说，安装后整体整洁度更高。

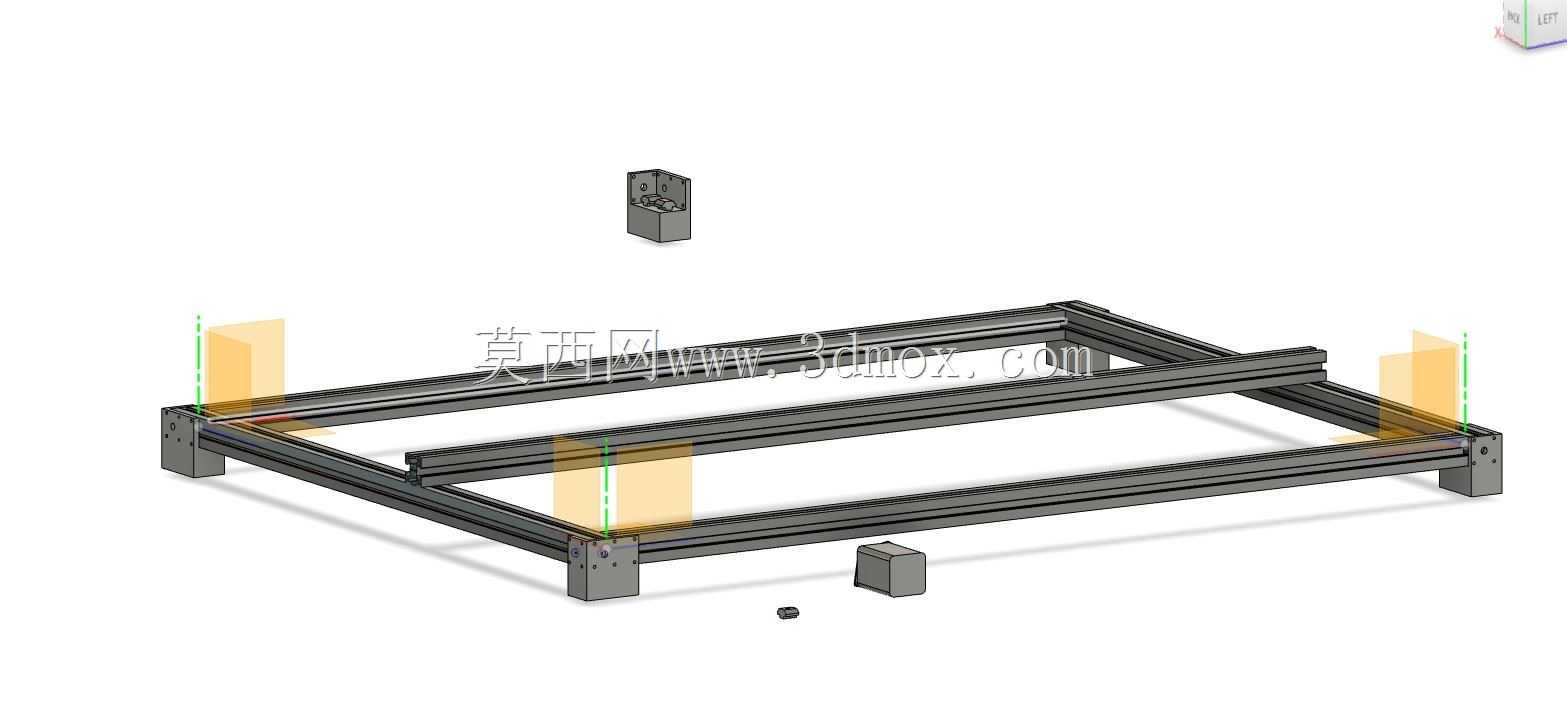

　　从安装边界来看，这款连接件完全适配截面尺寸为30mm×30mm的西格玛型材，安装后不会超出型材的外轮廓边缘，不会和相邻位置安装的脚轮、调平地脚、线性导轨等部件产生空间干涉。在桌面级激光雕刻机的框架搭建中，这类连接件常被用在框架顶部的横梁与竖梁的边缘连接位置，能保证横梁安装的平面度，避免激光头运行过程中因框架刚性不足出现振纹；在小型数控铣床的机架搭建中，它可以配合端面连接板共同使用，在不增加框架整体重量的前提下提升边角位置的连接强度；在DIY类3D打印机的框架改造中，这类连接件可以用来加固原有框架的边角位置，减少打印过程中框架的共振，提升打印成品的表面质量。

　　不同于需要预埋在型材槽内的隐藏式连接件，这款外置式的边缘连接件在后期设备维护调整时，不需要拆解周边的其他部件就可以直接拧紧螺钉或者更换连接件，对于需要频繁调整框架结构的实验类设备、教学实训平台来说，维护操作的便捷性更有优势。构件的安装孔位做了公差适配设计，即使型材本身的槽道位置存在小幅的生产公差，也可以通过孔位的间隙余量完成顺利安装，不会出现孔位对不上无法装配的问题。在实际选型使用时，只需要确认所使用的型材为30规格西格玛型材，槽道尺寸匹配即可，不需要额外定制加工，能直接用于标准型材的快速搭建场景。
