手持式幻灯机100W COB LED适配底座结构

　　在便携投影设备的改装与定制场景中，高功率COB LED光源的替换升级是不少从业者提升设备亮度、优化散热表现的常见操作，这款适配底座正是为Guerilla Beam手持式幻灯片投影仪的100W COB LED模块改装需求设计的安装衔接构件。从实际装配逻辑来看，该底座承担着光源模块与设备原有灯腔结构的定位、衔接、密封多重作用，设计过程中首先要匹配原有设备灯头位置的安装接口尺寸，保证替换后不需要对设备壳体做破坏性修改，就能实现光源模块的稳定固定。

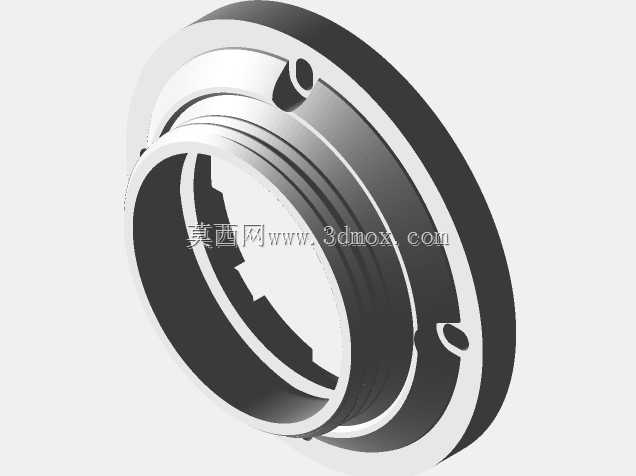

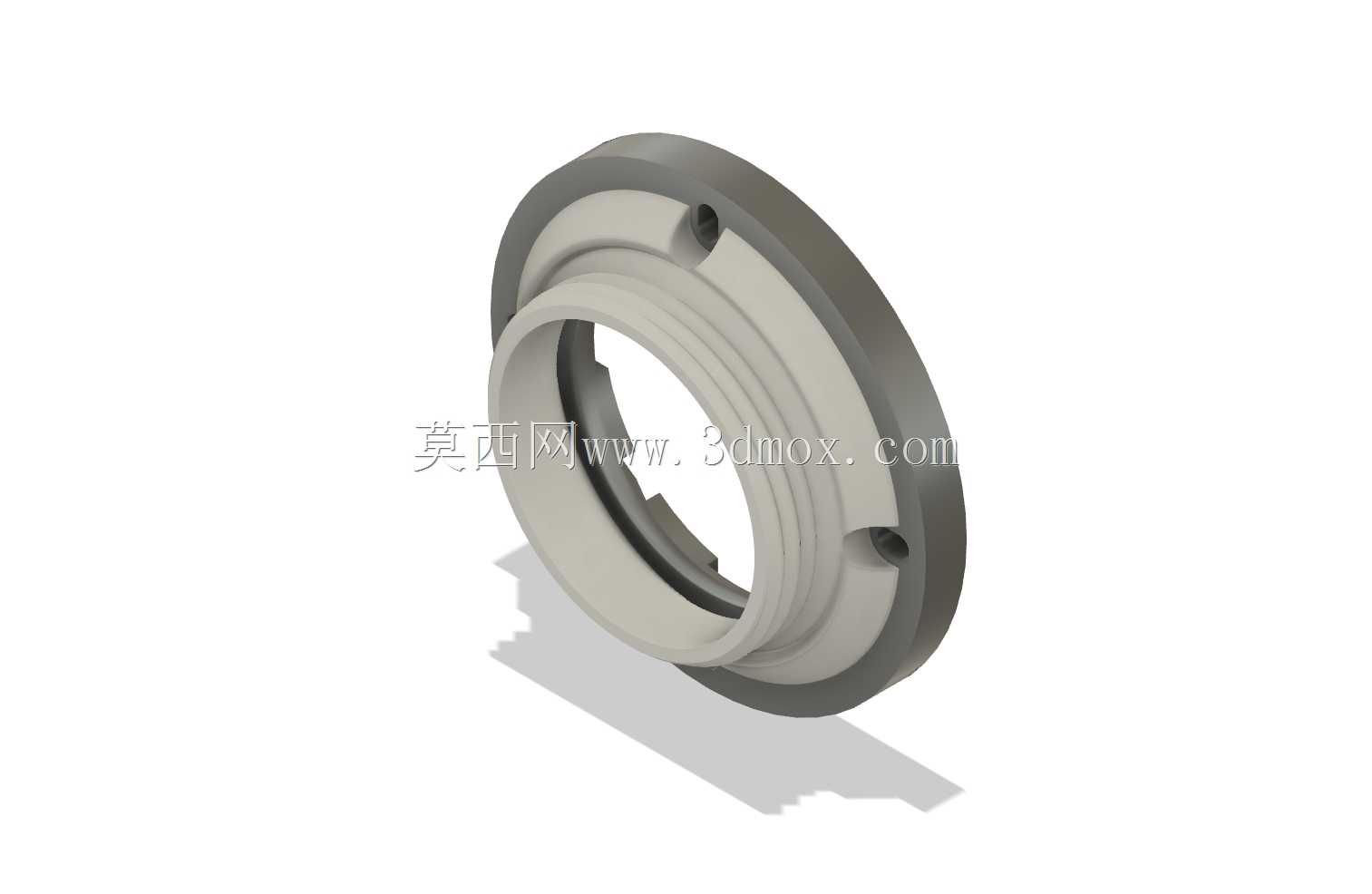

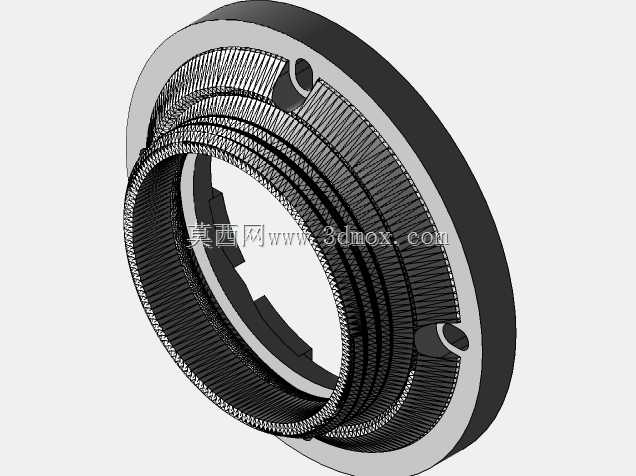

　　从结构形态上看，该底座采用带法兰边的环形主体设计，法兰盘上均匀分布的安装孔位完全对应原有设备灯腔端盖的固定点位，安装时可直接通过原有螺丝完成锁紧，不需要额外加工固定孔位，大幅降低改装操作的门槛。环形主体的内侧设置有连续的内螺纹结构，该螺纹与100W COB LED模块的散热基座外螺纹完全适配，旋转拧紧后即可保证光源模块的光轴与设备原有投影光路同轴，避免出现光斑偏移、照度不均的问题，同时螺纹连接的方式也能保证光源与底座之间的接触紧密，减少装配间隙带来的振动松脱风险。

　　在安装边界的考量上，该底座的轴向厚度经过反复校核，装配完成后光源模块的发光面位置与原有卤素光源的发光面位置完全重合，保证设备原有聚光镜、反光碗的光路设计不需要重新调整，就能实现光线的高效汇聚，避免出现光效损失。法兰边的外径尺寸与原有灯腔端盖的密封槽尺寸匹配，装配时可搭配原有密封胶圈实现灯腔的防尘密封，避免户外使用过程中灰尘、潮气进入灯腔污染光学镜片。底座的中心通孔尺寸经过优化，既能够容纳LED模块的接线穿出，也不会因为开孔过大导致光线从缝隙处漏出，影响投影画面的对比度。

　　从实际使用场景出发，手持式幻灯片投影仪常被用于户外露营、小型线下分享、移动教学等场景，设备在使用过程中难免会出现移动、磕碰的情况，因此该底座的结构强度经过针对性强化，法兰边与环形主体的衔接位置做了圆弧过渡处理，避免应力集中导致的装配断裂问题，同时材质选择上兼顾了一定的耐热性能，能够承受100W COB LED长时间工作传导过来的温度，不会因为长期受热出现形变导致装配松动。

　　在设计过程中，也充分考虑了改装操作的便利性，底座的外侧边缘做了倒角处理，安装时不需要额外的导向工具就能顺利对准灯腔的安装位，螺纹的起始位置做了切入导向，用户在对准螺纹后不需要施加过大的压力就能顺利旋入LED模块，避免错牙导致的螺纹损坏。法兰盘上的安装孔采用沉孔设计，螺丝锁紧后螺丝头不会突出法兰表面，保证底座与设备壳体贴合紧密，不会出现缝隙漏光的问题。

　　对于从事投影设备改装、小型照明设备结构设计的从业者来说，这类适配底座的设计核心在于精准匹配原有设备的安装接口，在不改动原有设备主体结构的前提下实现功能部件的替换，同时要兼顾光路同轴度、装配可靠性、散热衔接等多方面的需求，任何一个尺寸的偏差都可能导致改装后设备无法正常使用，或是出现光效下降、结构松动等问题。该底座的结构设计充分平衡了改装便利性与使用可靠性，不需要复杂的加工工艺就能实现稳定的装配效果，能够很好满足手持式投影设备高功率光源升级的实际需求。
