可动关节人偶装腔动作造型结构

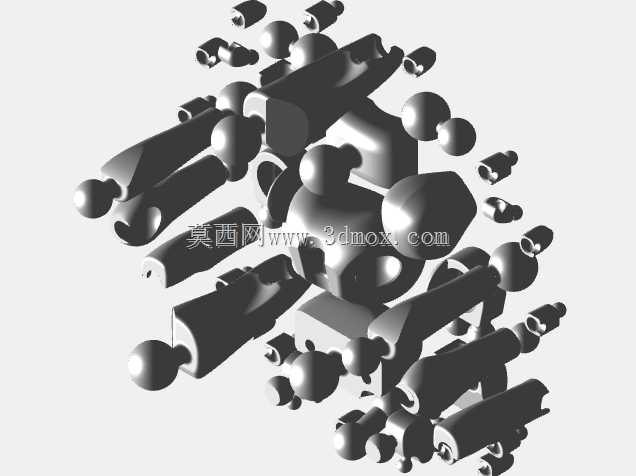

　　比单纯在三维软件中拖动虚拟骨骼更有实体空间感知，也能避免虚拟建模中容易出现的关节穿模、活动角度不符合物理逻辑的问题。设计阶段针对关节连接的阻尼匹配做了多轮调整，最初的球铰连接如果配合间隙过大，调整好的姿态会因为肢体自重出现松垮下垂，无法保持固定姿势；如果配合过紧，调整姿态时需要施加很大的力，很容易造成连接部位的断裂。最终的结构方案在球头和球窝的配合面预留了细微的摩擦调整余量，不需要额外加装阻尼垫片，依靠接触面的摩擦阻力就能维持调整后的姿态，同时调整时的阻尼手感均匀，不会出现卡顿或者突然松脱的情况。从结构尺寸来看，整个人偶站立状态的整体高度适配常规桌面摆放需求，肢体各段的比例参考了真实人体的肢体比例做了适度简化，这款可动关节人形结构，最初的设计出发点是为动画动作预演、定格动画拍摄提供可快速调整姿态的实体参考载体，同时也可作为机械结构教学中球铰连接、关节阻尼设计的演示样件，在文创产品打样、角色动作调试场景中也能发挥实际作用。不同于市面上常见的固定关节人偶，这款结构的所有肢体连接位置都采用了球铰配合的连接方式，上肢的肩、肘、腕关节，下肢的髋、膝、踝关节，甚至躯干的腰、颈位置都预留了活动余量，能够实现接近人体自然活动范围的姿态调整，满足不同动作造型的摆放需求。在实际使用过程中，这类可动人偶常被放置在动画师的工作台面，当需要确认某个夸张动作的肢体受力角度、关节弯折极限时，直接调整人偶姿态就能获得直观的空间参考，

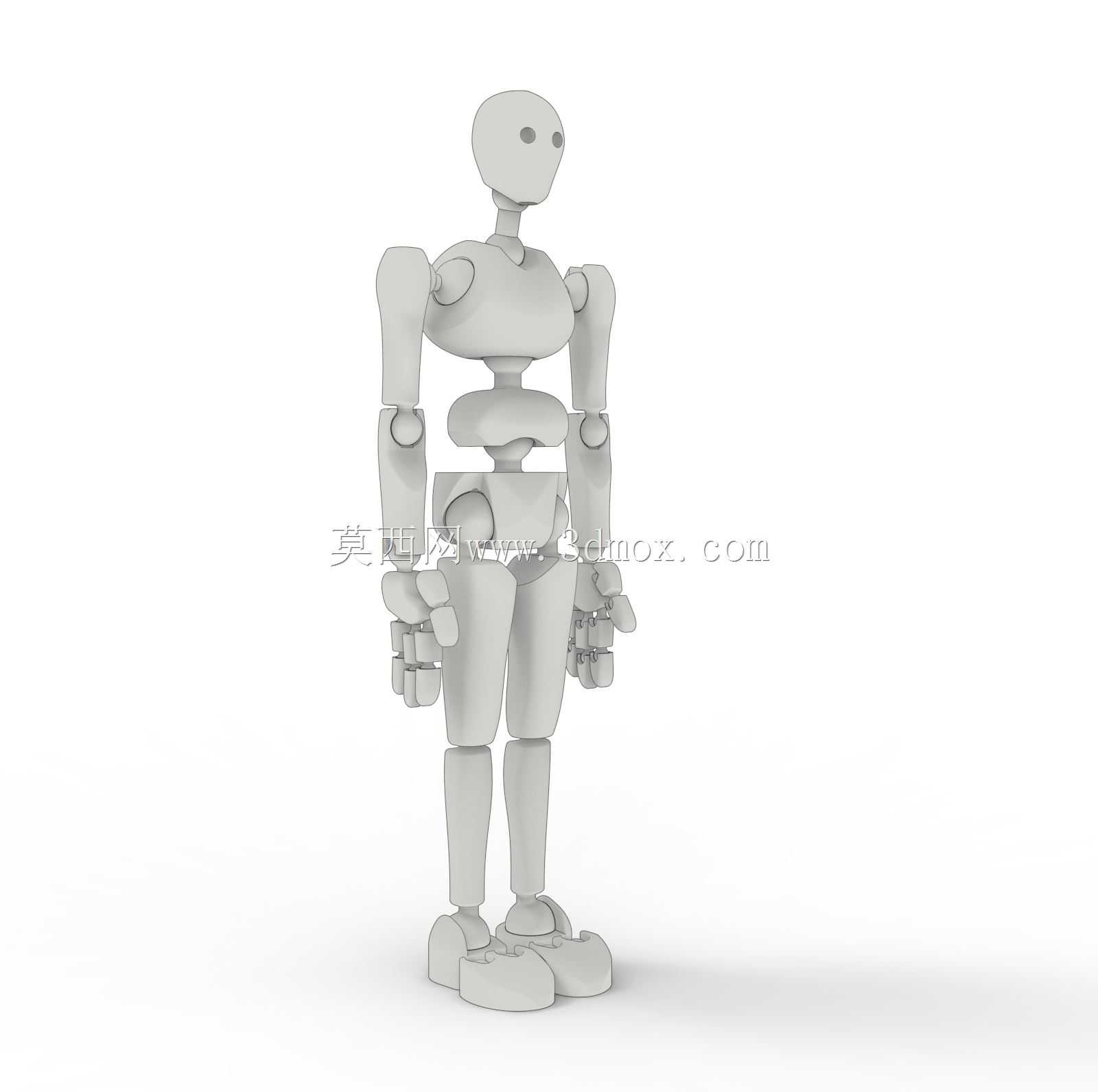

　　没有做过于复杂的肌肉轮廓刻画，整体外形简洁流畅，所有关节的连接位置都做了圆弧过渡处理，没有尖锐的棱角，避免调整姿态时划伤手部。安装边界方面，人偶的足部做了平整的接触面设计，不需要额外的支撑底座就能稳定站立在水平台面上，当需要摆出单脚站立、倾斜幅度较大的动作时，也可以搭配小型透明支撑件辅助固定，支撑件的连接位置隐藏在足部后侧，不会破坏整体造型的视觉完整性。躯干部分采用了分段式的连接结构，胸部、腰腹、胯部分别为独立的结构件，通过球铰依次连接，能够实现躯干的前倾、后仰、侧转等动作，还原人体躯干的活动范围，不会出现整段躯干僵硬无法弯折的问题。手部结构做了简化的分指设计，每根手指都保留了基础的可动关节，能够实现握拳、半张手、

　　捏持小物件等基础手势，满足不同动作场景的造型需求。在结构验证阶段，针对各个关节的反复调整寿命做了测试，常规频次的姿态调整下，连接部位不会出现明显的磨损松旷，能够长期保持稳定的阻尼手感。这类可动关节结构的设计思路，也可以延伸到其他需要多自由度调整的机械结构中，比如工业机械手的末端执行器姿态调整、工装夹具的自适应压紧结构，球铰连接加摩擦阻尼的方案，能够在不需要额外锁止结构的情况下实现任意位置的姿态固定，简化整体结构的复杂度，减少零部件数量，降低装配难度。不同于精密机械中的高精度球铰结构，这款人偶的关节结构对加工精度的容忍度更高，即使采用普通的FDM3D打印工艺制作，只要控制好打印层厚和配合面的余量，

　　不需要后期做过多的打磨处理就能获得不错的活动手感，非常适合结构爱好者自行制作调整。在实际的动作调试场景中，使用这个人偶可以快速验证不同动作下的肢体遮挡关系、重心位置，比如需要设计一个角色装腔作势的动作时，可以先通过人偶调整出大致的肢体角度，确认整体姿态的视觉效果符合预期后，再进入三维软件中进行精细化的模型绑定和动画制作，能够大幅减少前期动作调试的时间，避免在虚拟环境中反复调整骨骼角度却不符合实体空间逻辑的问题。人偶的所有连接部位都没有采用额外的金属销轴或者弹簧件，全部依靠结构本身的配合实现连接和阻尼，整体结构全部为同质材料制作，不需要组装不同材质的零件，后期如果出现某个部位的损坏，只需要单独打印替换对应的零件即可，维护成本很低。
