手动螺旋式机用虎钳三维结构设计

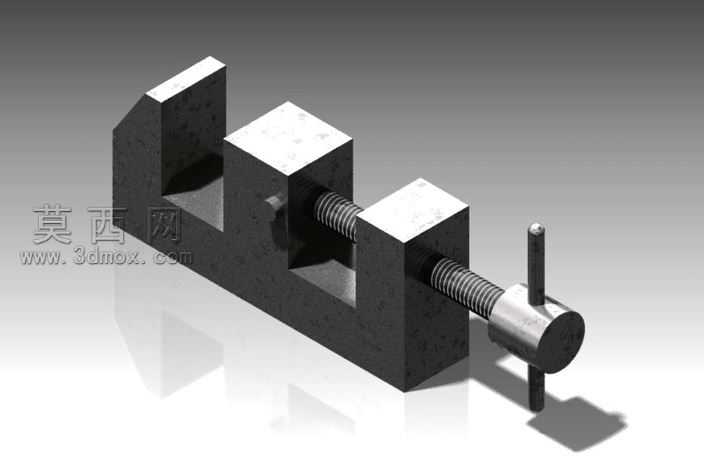

本作品为手动螺旋式虎钳的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成固定钳身、活动钳块、传动丝杠、转动手柄、限位挡块等独立零件的特征建模，再通过同轴、重合、平行等标准装配约束完成整体装配，同时预留了丝杠旋转带动活动钳块平移的运动自由度，可实现虎钳开合动作的运动仿真演示。材质渲染阶段，针对不同零件的实际加工属性匹配对应材质参数：固定钳身与活动钳块采用铸铁材质，设置哑光深灰金属质感，添加细微的铸造颗粒纹理与表面磨砂效果，还原铸造五金件的真实质感；传动丝杠采用调质钢材材质，设置银灰色金属光泽，添加螺纹表面的细微加工刀纹与轻微反光效果，突出传动零件的加工精度特征；转动手柄采用镀铬钢材材质，设置高亮金属反光效果，还原操作件的表面处理工艺；整体场景搭建采用渐变灰色背景，添加柔和的环境漫反射与定向主光源，通过光线追踪渲染输出最终效果图，清晰呈现虎钳的整体结构与零件细节。结构设计上，该虎钳采用经典的螺旋传动夹紧原理，固定钳身设置有两处定位挡块与一处安装基准面，可直接固定在工作台面使用；传动丝杠通过轴向限位结构与固定钳身连接，仅可做旋转运动无法轴向移动，丝杠与活动钳块通过梯形螺纹配合，转动手柄时丝杠旋转带动活动钳块沿钳身导轨做直线往复运动，实现对工件的夹紧与松开动作；活动钳块与固定钳身的配合面采用燕尾槽导轨结构，保证运动过程的导向精度与承载稳定性，可承受夹紧过程中的侧向力矩，避免钳块偏移影响装夹精度。设计过程中重点优化了螺纹传动的受力角度，选用传动效率适中、自锁性能优异的梯形螺纹，保证夹紧工件后不会因振动出现松脱问题，同时对钳口夹紧面做了防滑纹理设计，提升装夹的可靠性，整体结构紧凑，传动逻辑清晰，完全符合手动虎钳的实际工作原理与使用需求，可作为工装夹具教学演示、五金工具结构参考的数字化模型使用。
