直流行星减速齿轮电机结构设计

　　在小型自动化装备、智能代步工具、精密传动模组的开发场景中，这类集成行星减速结构的齿轮电机是核心动力输出部件，区别于普通开式传动的减速电机，该结构将减速齿轮组完全封装在电机前端的金属壳体内，能在紧凑安装空间内实现低转速大扭矩的动力输出，适配多数对安装体积有严格限制的传动需求。从实际选型适配角度看，这类齿轮电机常被用在小型AGV驱动轮、智能门锁传动机构、家用小电器动力模组、桌面级自动化设备进给单元中，不同应用场景对输出轴的负载能力、径向跳动公差、空载转速的要求差异较大，建模过程中需要优先确认安装边界的配合公差，避免后续装配出现干涉。

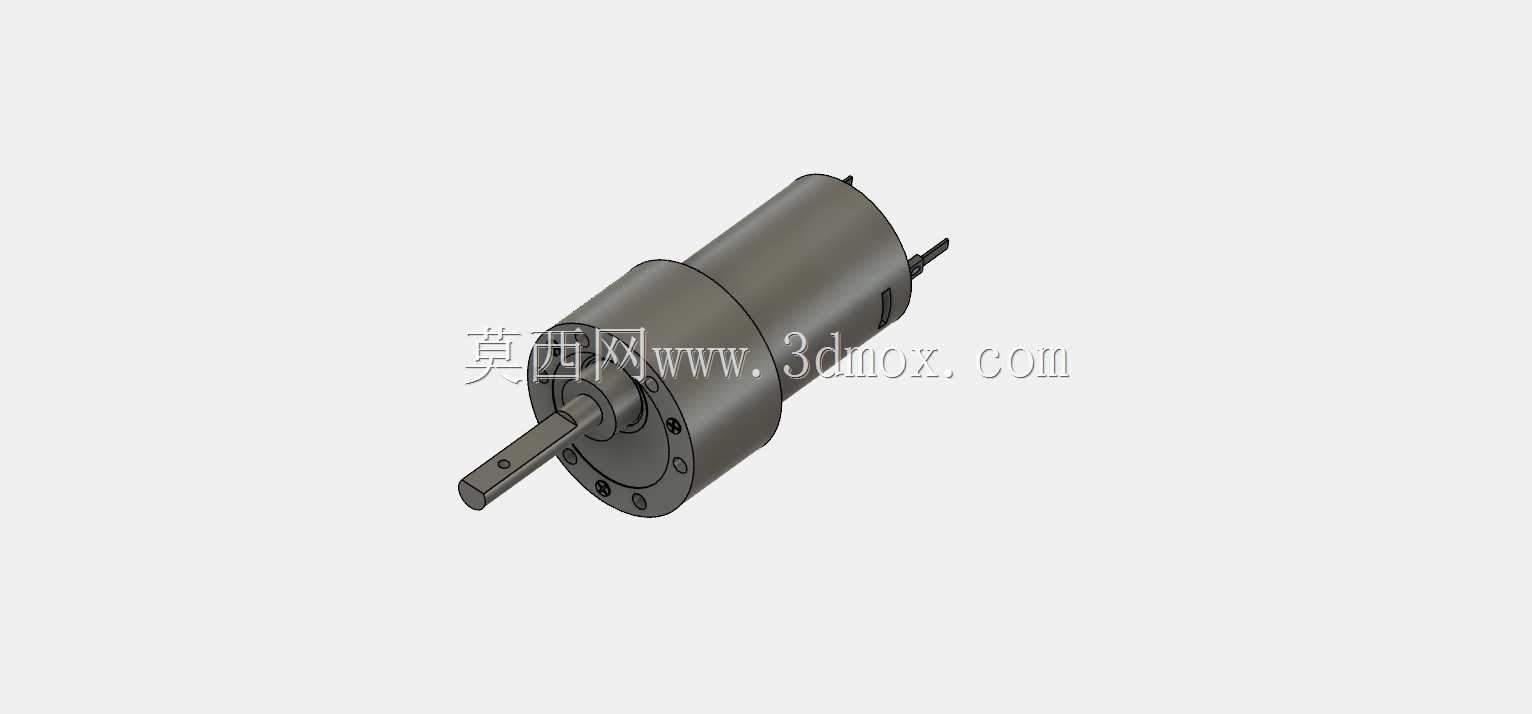

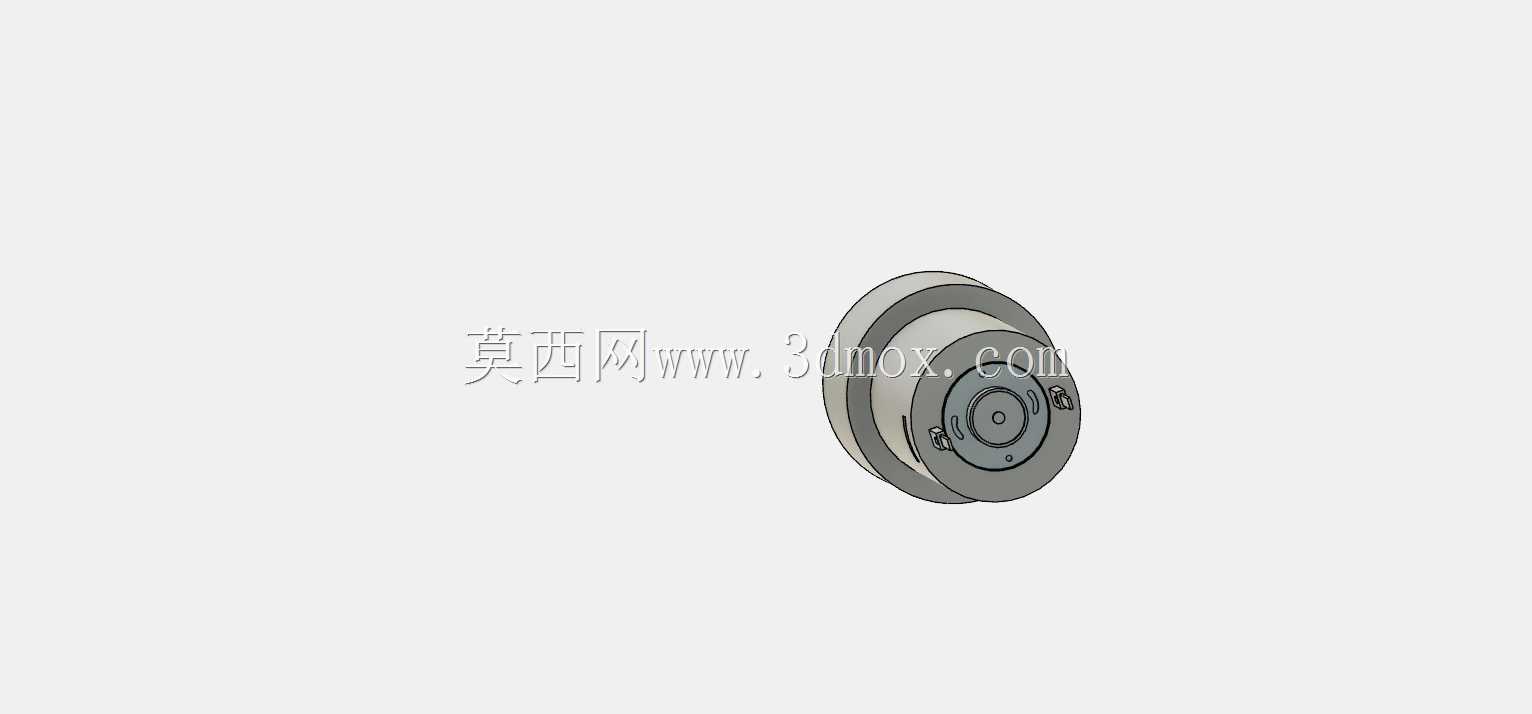

　　该电机的结构设计遵循模块化集成思路，后端为常规有刷直流电机本体，前端通过法兰连接多级行星减速舱，输出轴从减速舱中心伸出，轴端预留的扁位与安装孔用于配套传动轮或负载连接件，接线从电机尾端侧方引出，避免轴向布线占用安装长度。建模时需要重点处理减速舱与电机本体的配合止口，止口的配合公差选用H7/h6的间隙配合，既保证装配时的同轴度，又不会出现装配卡滞的问题；输出轴与前端盖的配合处需要预留油封安装槽，避免长期运行时减速舱内的润滑脂溢出，同时阻挡外部粉尘进入齿轮啮合区域。

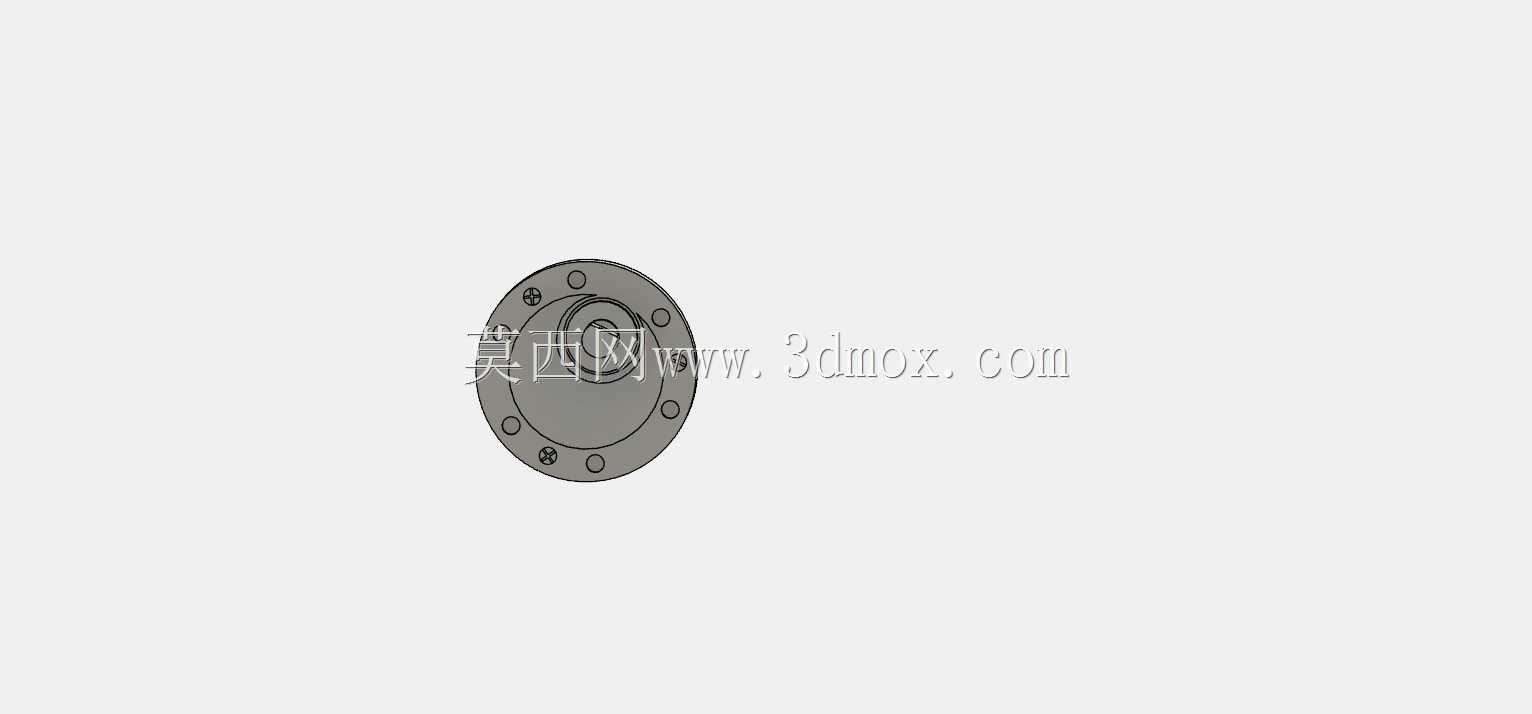

　　从安装边界来看，电机主体为圆柱形结构，最大外径集中在减速舱段，安装时可通过前端法兰的通孔进行端面固定，也可配套圆柱形抱箍进行径向固定，两种安装方式对应的受力场景不同：端面固定能承受更大的轴向负载，适合输出轴带轴向推力的应用，比如小型推杆机构；抱箍固定安装更灵活，适合安装空间受限、需要调整电机输出角度的场景，比如小型传送带的驱动单元。输出轴的伸出长度需要严格匹配负载的安装深度，建模时标注的轴伸尺寸需要考虑配套联轴器或传动齿轮的轴向固定空间，避免轴伸过长导致负载端出现悬臂过长的问题，加剧轴承磨损。

　　齿轮组的设计上，该结构采用三级行星减速排布，每一级的内齿圈直接加工在减速舱的内壁上，行星轮通过小轴固定在行星架上，太阳轮与上一级的输出轴一体加工，减少零件数量的同时提升传动同轴度。建模过程中需要校验每一级齿轮的啮合侧隙，侧隙控制在0.02-0.05mm之间，既保证齿轮运转时不会出现卡滞，又能避免正反转切换时出现过大的回程误差，适配需要频繁正反转的传动场景。电机本体的外壳采用拉制铝型材加工，表面做氧化处理提升散热能力，长时间额定负载运行时，外壳温度不会超过绝缘等级允许的上限，保证运行稳定性。

　　在实际结构验证过程中，需要重点关注输出轴的径向负载能力，因为减速后的输出扭矩较大，若输出轴悬臂过长，会导致前端轴承承受过大的径向力，缩短轴承使用寿命，因此建模时需要在输出端预留轴承安装位，选用深沟球轴承承受径向力，同时搭配平面轴承承受可能出现的轴向冲击力。接线端的出线位置做了防弯折处理，配套橡胶护线套，避免设备运行过程中反复弯折引线导致线芯断裂，提升部件的耐用性。整个模型的所有配合面都做了倒角处理，既去除加工毛刺，也方便装配时的零件导入，符合机械加工的工艺要求，不会出现无法加工的尖角结构。
