瓦力机器人卡通形象三维结构设计

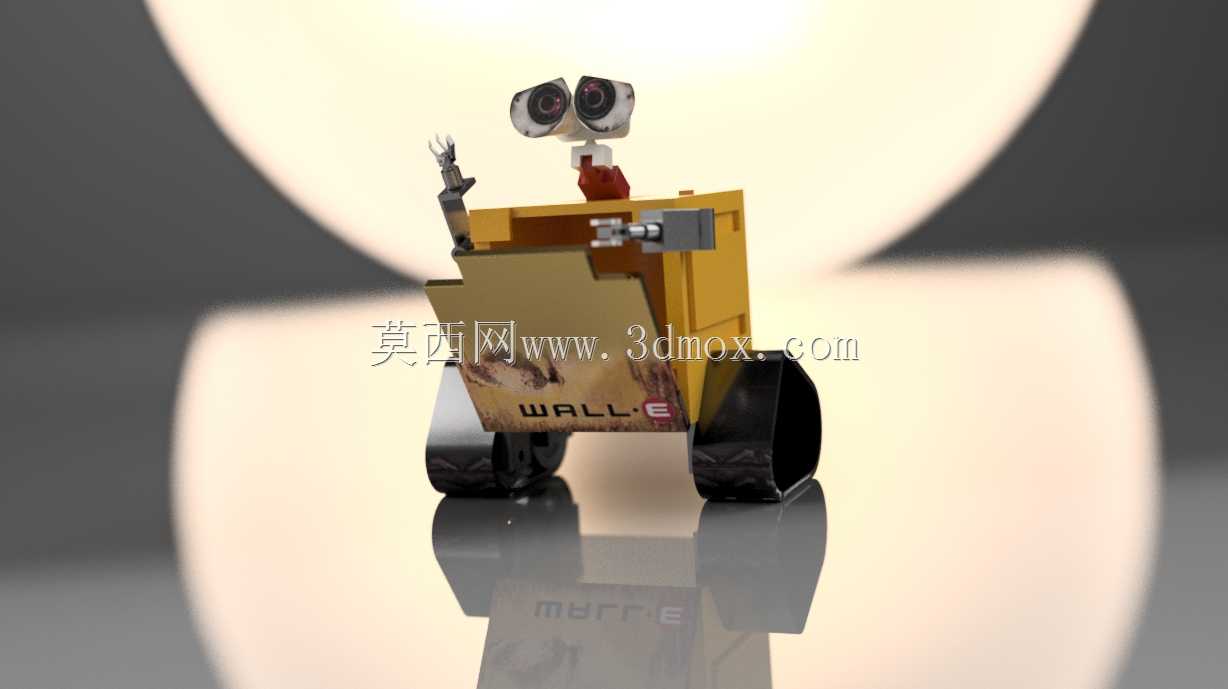

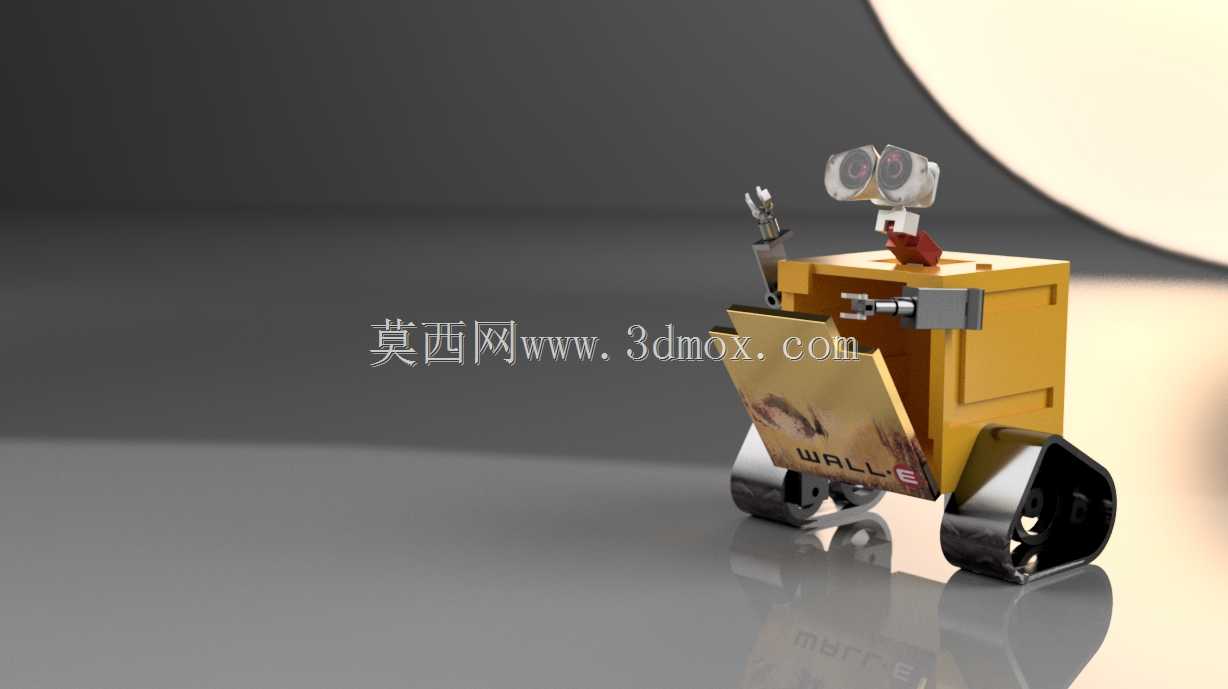

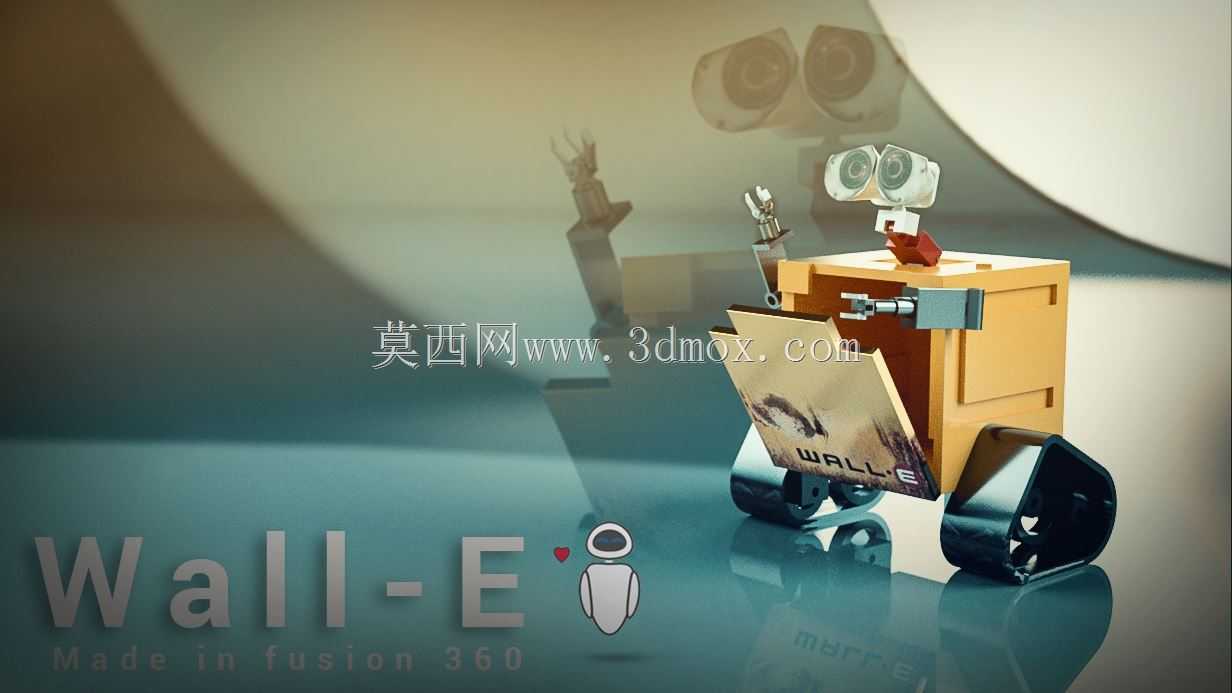

　　本次设计的瓦力机器人形象，还原了影视IP中经典的方盒式机身结构，整体采用模块化拆分思路，将行走机构、躯干主体、头部观测组件、机械臂四个核心部分做独立建模，方便后续做结构验证、3D打印手板制作或者摆件量产的结构优化。从实际应用场景来看，这类卡通机器人三维模型既可以作为文创周边手办开发的结构基准，也能用于机械原理科普的教学演示载体，还可以作为创意桌面摆件的结构设计参考，适配文创产品开发、科普教具制作、潮玩手办生产等多个领域的设计需求。

　　行走部分采用双侧独立的三角履带轮结构，建模时特意还原了原作中履带轮的曲面弧度与镂空减重设计，轮组与躯干底部的连接轴做了同轴度约束，预留了0.2mm的装配间隙，保证轮组转动时不会与躯干底部产生干涉，履带轮的外形尺寸控制在整体宽度的1/6，既保证站立时的支撑稳定性，也不会破坏整体造型的比例协调。躯干主体是整个模型的核心承载结构，采用方正的盒体造型，正面预留了机械臂的安装卡槽，卡槽位置做了圆角过渡处理，避免应力集中，盒体内部做了空心化设计，既可以降低3D打印时的材料消耗，也能预留空间加装小型电子元件比如发光模块、微动驱动模块，满足不同场景的改装需求，躯干的顶面做了1.5度的微小倾斜，刚好适配头部组件的安装角度，让头部观测组件的视角呈现自然的仰视效果，贴合原作的形象特征。

　　头部观测组件采用双筒望远镜式的造型，两个镜筒分别做独立的旋转轴约束，可以实现小角度的俯仰调整，镜筒与头部底座的连接位做了卡扣式结构，不需要额外粘接就能完成装配，头部底座与躯干顶面的连接采用插拔式定位柱，定位柱的直径做了公差适配，过盈量控制在0.1mm，既保证装配后的连接强度，也方便拆卸调整。双侧机械臂采用多段式铰接结构，大臂与躯干的连接位、小臂与大臂的连接位都预留了铰接轴的安装孔，孔位的同轴度公差控制在0.05mm以内，保证机械臂可以灵活调整姿态，末端的夹持手做了简化的仿生造型，既还原原作的形象特征，也避免了过于细碎的结构导致打印或者开模时出现成型缺陷。

　　建模过程中所有的外观曲面都做了连续性检查，避免出现曲面褶皱、破面等问题，所有的棱边都做了R0.3-R0.8mm不等的圆角处理，既提升外观的质感，也能避免手办类产品使用时出现锐边划伤的问题。整体模型的安装边界做了统一的基准约束，以躯干底部的支撑面为Z轴零点，所有部件的装配基准都与该基准对齐，方便后续做工程图导出、装配干涉检查、3D打印切片处理等工作。从结构设计的角度来看，该模型既保留了卡通形象的辨识度，也兼顾了实际生产加工的工艺可行性，不管是做FDM3D打印的个人制作，还是做树脂翻模的小批量文创生产，都不需要对结构做大幅度的调整，各个部件的壁厚都控制在1.2-2mm之间，既保证结构强度，也能控制成型后的重量，作为桌面摆件使用时不会轻易倾倒。
