校园人员出勤检测盒结构设计

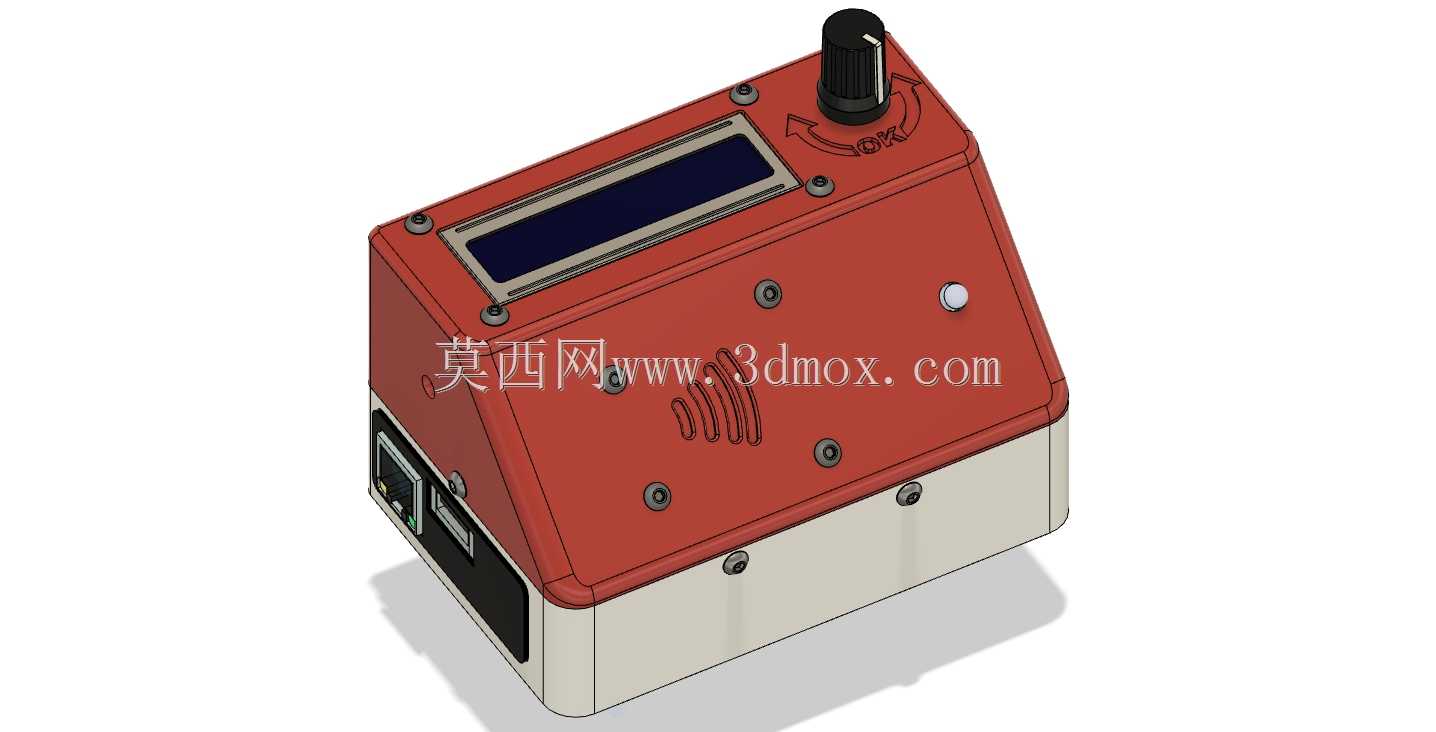

　　这款人员在场检测盒的结构设计，核心围绕高校课堂、活动现场的人员出勤核验场景展开，解决传统人工点名效率低、代签漏检的实际痛点，整套壳体结构完全适配内置树莓派主控板及配套传感组件的安装需求，从结构层面保障设备在半公开教学场景下的长期稳定运行。从实际使用场景出发，设备日常放置在教室讲台、活动入口的平面台面上，无需额外固定安装，因此底部壳体做了加宽的平底设计，重心整体下移，日常被误碰时不易倾倒，底部预留了防滑胶条的安装槽位，可粘贴3mm厚的橡胶防滑垫，进一步提升放置稳定性，避免光滑台面上的滑移问题。上盖采用倾斜坡面设计，坡面与水平面呈15度夹角，刚好适配站立或坐姿状态下操作人员的观察视角，无需刻意低头就能清晰读取上方显示屏的内容，

　　显示屏安装位做了下沉2mm的凹槽，可嵌入2.4寸OLED显示屏，凹槽边缘预留0.5mm的台阶位，用于粘贴透明亚克力防护片，避免日常使用中屏幕被尖锐物品刮花，同时防护片与屏幕之间预留0.3mm的间隙，防止挤压造成屏幕损坏。顶部的旋钮安装位设置在上盖坡面的右上角，旋钮采用滚花防滑结构，下方壳体对应位置做了旋转方向标识，用于调节设备的检测灵敏度，旋钮轴与壳体之间预留0.2mm的转动间隙，同时加装橡胶密封圈，避免日常泼溅的液体、灰尘从旋钮缝隙进入壳体内部，适配教室场景下可能出现的水杯泼溅、粉笔灰堆积的复杂环境。壳体侧面预留了树莓派所需的全部接口开孔，包括电源接口、网线接口、USB接口，开孔位置与内置主板的接口位置完全对齐，公差控制在0.

　　1mm以内，保证外接插头可以顺畅插拔，不会出现接口对位偏差导致的插头无法插入问题；接口开孔边缘做了圆角倒角处理，避免插拔线材时割伤线材外皮，延长外接线材的使用寿命。上盖表面的出声孔采用格栅式阵列设计，开孔位置对应内置蜂鸣器的安装位，既保证提示音可以顺畅传出，又能阻挡大颗粒杂物进入壳体内部，出声孔的孔径控制在2mm，既不会因为孔径过小导致声音衰减，也不会因为孔径过大让异物掉入。壳体的上下盖采用螺丝紧固的连接方式，共设置6颗M3螺丝的安装柱，安装柱与壳体一体注塑成型，柱高根据上下盖的配合间隙精准计算，螺丝锁紧后上下盖的合模缝间隙控制在0.1mm以内，既保证壳体的连接强度，又不会出现缝隙过大导致的进灰问题；内部设置了多个定位柱，

　　对应树莓派主板、传感模块的安装孔位，安装时主板可以直接卡在定位柱上，无需额外调整位置，降低组装时的对位难度，定位柱顶端做了1mm高的支撑台阶，让主板与壳体底部之间留出5mm的间隙，用于布置线材，同时避免主板底部的焊点直接接触壳体造成短路问题。上盖表面还预留了状态指示灯的导光孔，导光孔采用半透明磨砂导光柱设计，既可以清晰显示设备的运行状态，又不会因为灯光过亮造成刺眼的问题，指示灯位置设置在显示屏旁侧，操作人员查看屏幕时可以顺带观察设备运行状态，无需刻意寻找指示灯位置。整套壳体的外形尺寸控制在120mm100mm80mm范围内，体积小巧，不会占用过多讲台桌面空间，边角全部做了R3的圆角处理，避免尖锐边角磕碰划伤使用者，适配人员流动较大的教学活动场景。内部空间做了分区设计，主板安装区、电源模块区、传感模块区相互独立，不同区域之间设置了走线槽，方便内部线材的规整布置，避免线材杂乱堆积影响散热，壳体侧壁对应主板主控芯片的位置预留了细密的散热格栅，保证设备长时间运行时的热量可以及时散出，避免高温导致的主控宕机问题。从结构可靠性角度出发，壳体选用ABS工程塑料作为加工材质，兼顾结构强度与注塑加工的便利性，壁厚均匀控制在2mm，既不会因为壁厚过薄导致壳体强度不足容易变形，也不会因为壁厚过厚造成注塑时出现缩痕、成型周期过长的问题，所有加强筋的厚度控制在壁厚的0.6倍，避免注塑成型时出现表面缩印，影响外观质感。
