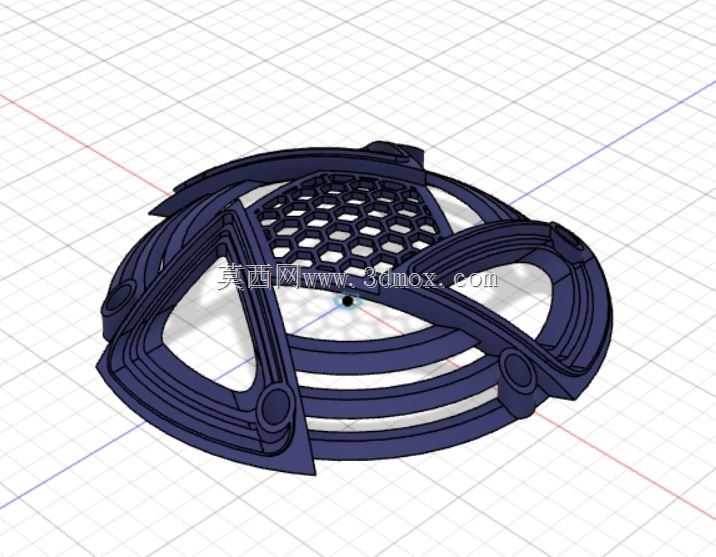

带蜂窝格栅的三辐式扬声器顶部护罩结构

　　这款扬声器顶部护罩结构，主要面向桌面小型音频设备、便携蓝牙音箱、嵌入式车载扬声器单元的顶部防护场景，核心作用是在不阻碍声波正常扩散传播的前提下，为扬声器振膜提供物理防护，避免外界尖锐物体、灰尘、泼溅液体直接接触振膜造成破损或音质劣化。从结构设计逻辑来看，整体采用环形外框作为安装基准面，外框内侧预留了均匀分布的安装定位凸台，每个凸台中心设置沉头安装孔，可直接通过自攻螺丝或卡扣结构与扬声器腔体的顶部端面完成固定，安装边界与常规3-4英寸全频扬声器的顶部安装位完全适配，不需要额外修改腔体原有结构即可完成替换装配。支撑结构采用三辐式对称筋条设计，三根主支撑筋从外框内侧向中心汇聚，筋条截面采用梯形变厚度设计，靠近外框位置厚度更大，

　　向中心延伸时逐步收窄，既保证了整体结构的抗冲击强度，又尽可能减少筋条对声波传播路径的遮挡，避免支撑结构在高频段产生多余的声衍射干扰。中心区域采用正六边形蜂窝格栅结构，蜂窝单元的孔径控制在3mm以内，既可以阻挡日常使用中常见的细小异物、笔尖类尖锐物体触碰振膜，又能保证开孔率达到70%以上，最大程度降低格栅结构对声波的衰减作用，保证中高频声音的通透度。外框与支撑筋的过渡位置全部采用圆角过渡处理，避免直角结构带来的应力集中问题，同时也能减少声波在结构边角位置的反射杂音。在实际装配场景中，该护罩与扬声器振膜之间预留了2mm的安全间隙，即使护罩受到一定程度的外力按压，也不会直接接触振膜造成振膜变形。结构整体采用一体化成型设计，

　　不需要额外拼接装配，适合采用注塑工艺或者3D打印工艺直接加工成型，加工过程中不需要额外设置支撑结构，成型后仅需简单去除毛边即可投入使用。针对不同的使用场景，该结构还可以通过调整蜂窝格栅的孔径、支撑筋的厚度来适配不同功率的扬声器单元：如果是用于户外便携音箱，可以适当加厚支撑筋、缩小蜂窝孔径来提升抗冲击能力；如果是用于桌面HiFi类小型音箱，可以适当收窄支撑筋宽度、提升开孔率来进一步降低对音质的影响。安装凸台的位置采用对称式分布设计，不管是正向安装还是旋转120度安装都可以精准对位，降低装配过程中的对位难度，适合流水线批量装配作业。格栅表面没有多余的凸起结构，日常清洁时可以直接用软布擦拭表面，灰尘不会在结构缝隙中大量堆积，长期使用也不会因为积灰影响声学性能。结构的整体高度控制在8mm以内，安装后不会过多突出扬声器腔体表面，能够保持音箱整体外观的简洁流畅，适配各类简约风格的音箱外观设计需求。
