梯级载重爬楼三轮行走轮结构设计

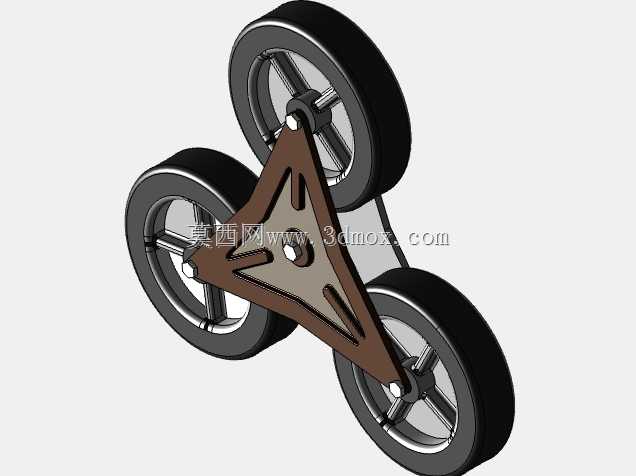

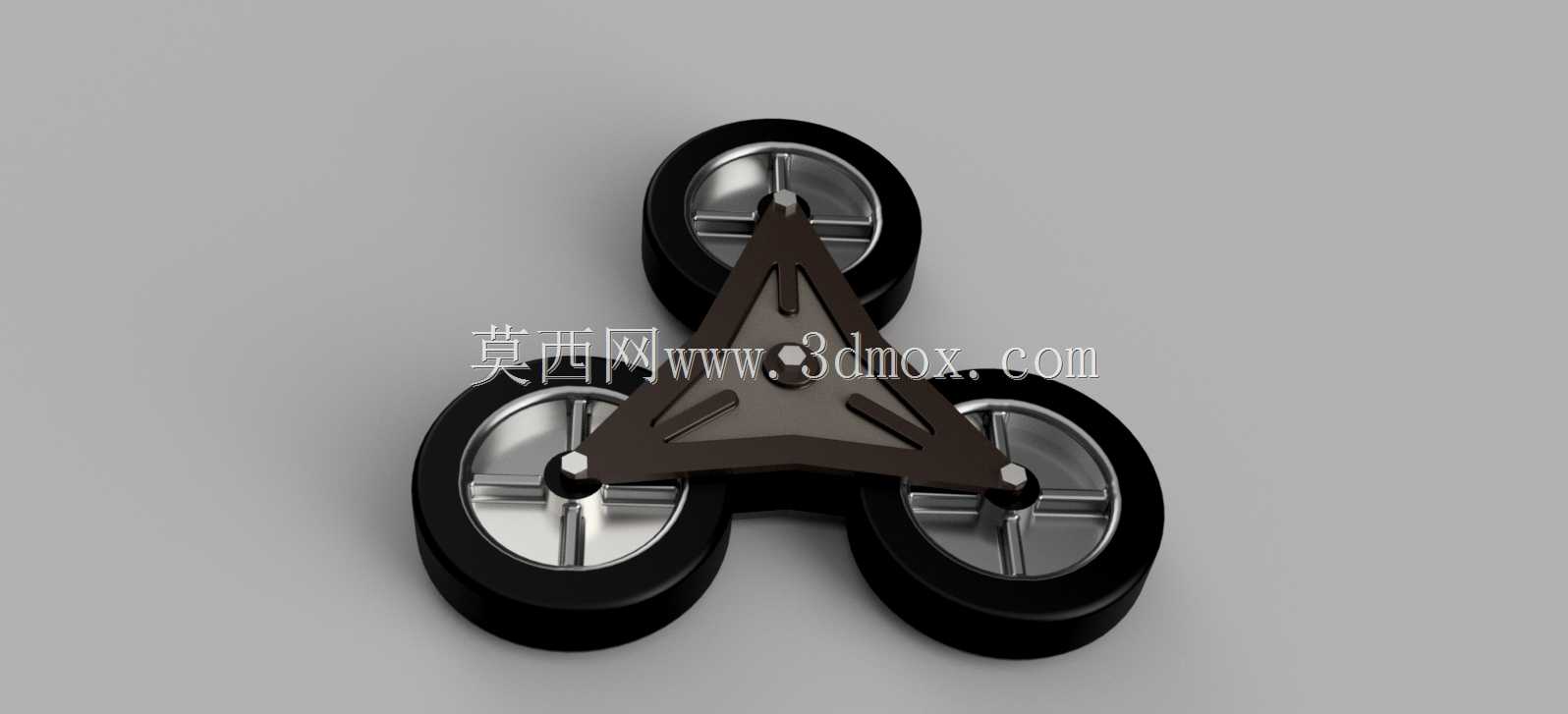

　　这款三角排布的三轮行走结构，核心适配场景是需要频繁跨越台阶、梯级的载重移动设备，常见于老旧小区无电梯场景下的物料搬运爬楼车、厂区跨月台短距转运设备、仓储区域不同层高作业面的移动载具，也可适配部分户外非铺装路面的小型巡检设备行走端，解决普通圆形滚轮在遇到垂直高度差时卡滞、需要大牵引力才能越障的痛点。从功能实现逻辑来看，三个滚轮呈120度等分固定在三角支架的三个端点，每个滚轮均可独立绕自身轴转动，当轮组整体向前行进遇到台阶立面时，接触台阶的滚轮停止转动，三角支架会绕中心轴发生公转，将上方的滚轮抬升至台阶踏面，完成梯级跨越动作，整个越障过程不需要额外的抬升执行机构，仅依靠行走驱动力即可完成台阶攀爬，相比履带式爬楼结构，自重更轻，

　　平地行进时的滚动阻力更小，不会对铺装地面造成履带压痕。设计过程中首先要明确适配的梯级参数，常规民用建筑踏步高度在150mm到180mm之间，踏面深度在250mm到300mm区间，因此三角支架的中心到单个滚轮轴的回转半径，需要匹配踏步高度的1.2倍左右，避免回转半径过小导致越障时支架卡滞在台阶棱角处，同时也要控制回转半径上限，防止轮组整体尺寸过大，导致平地行进时重心过高影响稳定性。单个滚轮的选型采用硬质轮芯搭配高弹性橡胶外圈的结构，轮芯采用金属材质保证径向承载能力，橡胶外圈厚度控制在8mm到12mm之间，既可以在平地行进时吸收路面微小震动，也能在接触台阶棱角时提供足够的摩擦力，避免越障瞬间出现打滑空转。安装边界方面，

　　轮组的中心轴为动力输入轴，需要与驱动端的输出轴采用键连接传递扭矩，中心轴的安装座需要预留足够的轴向定位空间，三角支架的三个支臂采用等强度设计，截面从中心位置向滚轮轴位置逐渐收窄，在保证支臂抗扭、抗弯强度的前提下尽可能降低自重，支臂与滚轮轴的连接位置采用内置轴承的转动副，减少滚轮自转时的摩擦阻力，同时要在轴承外侧加装防尘密封圈，避免户外使用时沙尘进入轴承间隙导致卡滞。实际应用中，这类三轮爬楼结构通常成对安装在载具的同一侧，两侧轮组的中心轴保持同轴，保证越障时两侧轮组同步转动，避免载具在爬楼过程中出现偏斜；轮组上方的载具安装架需要设置限位结构，当三角支架公转越障时，限制载具的倾斜角度，保证搭载的物料不会发生滑落。从受力角度分析，

　　当轮组在平地行进时，始终有两个滚轮同时接触地面，承载能力比单轮结构提升近一倍，接地比压更小，在软质地面行进时的下陷量更低；当处于越障瞬间，单个滚轮接触台阶踏面，此时三角支架的支臂会承受来自载具的垂直载荷与行进方向的水平载荷，因此支臂的折弯位置需要做圆角过渡处理，避免应力集中导致长期使用后出现疲劳断裂。滚轮的宽度需要根据额定载重匹配，常规载重500kg级别的爬楼车，单个滚轮宽度设置在40mm到50mm即可满足接地压强要求，过宽的滚轮会增加转向时的摩擦阻力，过窄则会导致滚轮外圈磨损过快，同时容易在较软的台阶踏面上留下压痕。中心轴的直径需要根据驱动扭矩计算确定，要保证在越障瞬间最大扭矩输入下，轴的扭转形变在允许范围内，轴端的固定结构需要采用防松设计，避免长期交变载荷作用下连接螺栓出现松动。
