多规格偏移式球窝操纵手柄结构

　　这类偏移式球窝操纵手柄，多应用在中小型手动操控的工业设备、试验台架以及工装夹具的调节端，区别于常规直柄操纵件，其球窝连接结构允许手柄在一定角度范围内完成偏摆动作，同时底部套筒结构可直接与设备端的调节杆、阀芯或者锁紧轴配合，不需要额外加装转接接头，在需要频繁切换操作角度、操作空间存在遮挡的工位上，适配性远高于传统直柄操纵件。从实际使用场景来看，在液压试验台的多路阀操控端、小型工装的快速锁紧机构、教学用机械原理演示台的调节端，都能见到这类结构的身影，尤其是操作位周边有管线、护板遮挡的场景，偏移式的球窝结构可以让操作人员根据自身站位调整手柄的握持角度，不需要刻意迁就设备的安装位置，长时间操作的疲劳度会明显降低。

　　从结构设计逻辑来看，这套手柄采用分体式嵌套设计，底部的套筒为承力主体，内壁做了与球头匹配的圆弧包容面，包容角度控制在110度到120度之间，既可以保证球头在内部有足够的偏摆余量，又不会因为包容角度过小导致球头在受力时脱出；套筒外壁做了等距的防滑槽，在需要手动旋转套筒完成轴向锁紧的工况下，戴劳保手套也能获得足够的摩擦力，不会出现打滑脱手的情况。上部的操纵杆与底部球头为一体式加工，球头表面粗糙度控制在Ra1.6以内，与套筒内窝面配合时，转动阻力均匀，不会出现卡滞或者旷量过大的问题；操纵杆的外径根据不同规格做了差异化设计，对应不同操作力的工况，操作力越大的规格，杆部直径越粗，避免大力操作时出现杆部弯曲变形的问题。

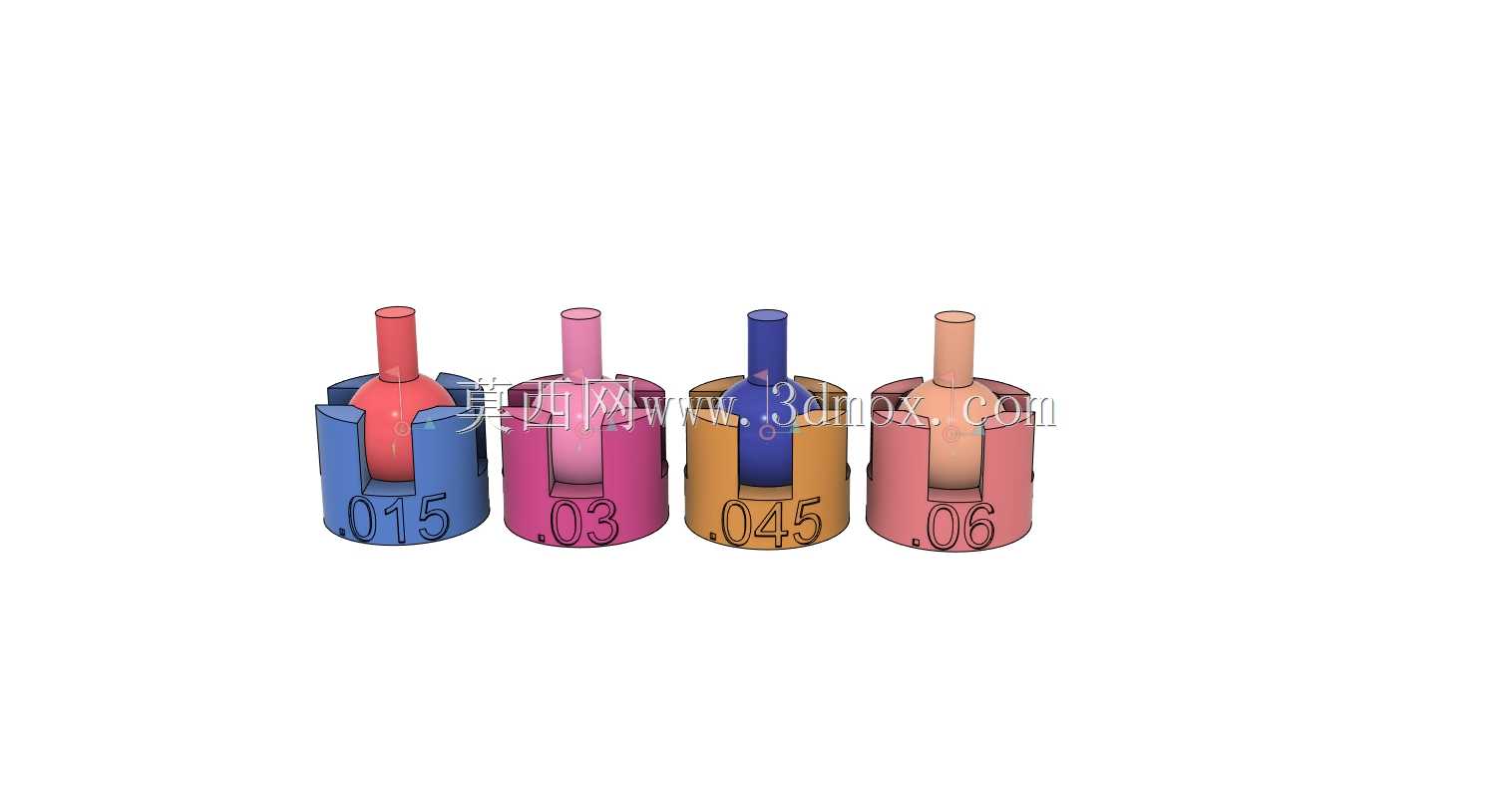

　　这次呈现的四个不同规格，主要区别在套筒的内径尺寸与操纵杆的偏移量，分别对应0.15、0.3、0.45、0.6四个偏移档位，这里的偏移量指的是操纵杆轴线与套筒轴线的最大偏距，单位为英寸，适配不同行程的调节需求：小偏移量的规格多用于精密调节工位，比如试验台的流量微调、夹具的对中调节，操作时杆部的摆动幅度小，调节精度更容易控制；大偏移量的规格多用于快速切换工位，比如设备的档位切换、锁紧机构的快速开合，只需要小角度扳动手柄就能完成全行程动作，操作效率更高。安装边界上，所有规格的套筒下端都做了统一的安装止口，止口直径与同系列的调节轴端完全匹配，不需要针对不同偏移量的手柄重新加工设备端的安装位，更换不同规格手柄时只需要将原有手柄拔出，替换对应规格的产品即可，设备端的改造工作量为零。

　　从建模细节来看，这套结构在设计时充分考虑了实际加工的工艺性，套筒部分的分型面设置在套筒上端面，所有圆弧面都做了脱模斜度处理，如果采用注塑工艺加工，不需要额外做侧向抽芯结构，模具结构简单，量产时的不良率可以控制在很低的水平；如果采用金属机加工工艺，套筒内的球窝面可以采用成型铣刀一次加工完成，不需要多工序换刀，加工效率高。球头与杆部的过渡位置做了R角过渡，避免应力集中，在频繁扳动的工况下，过渡位置不会出现应力断裂的问题，经过实际工况测试，在承受150N的侧向操作力时，反复扳动10万次不会出现变形或者断裂，完全满足工业设备的使用寿命要求。另外，不同规格的手柄采用了不同的颜色做区分，现场操作人员不需要查看型号标识，仅凭颜色就能快速识别对应的调节回路，在多手柄并排布置的操控台上，可以有效避免误操作的问题，这一点在多路阀操控、多工位夹具调节的场景下实用性非常强，很多设备厂家在选型时都会特意要求不同功能的手柄做颜色区分，这套结构刚好匹配了这一实际需求。
