3D打印设备用框式定位夹持固定夹钳

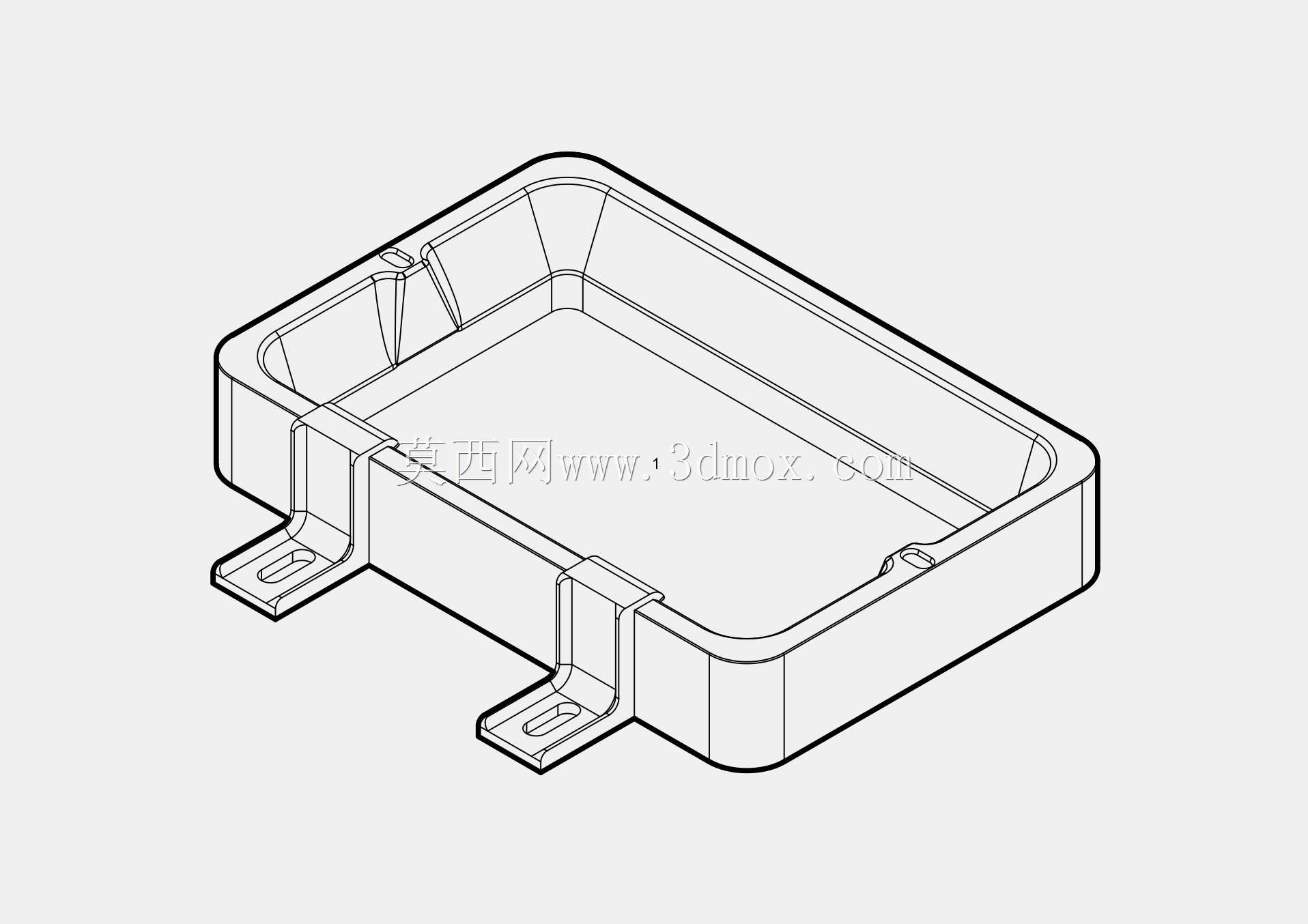

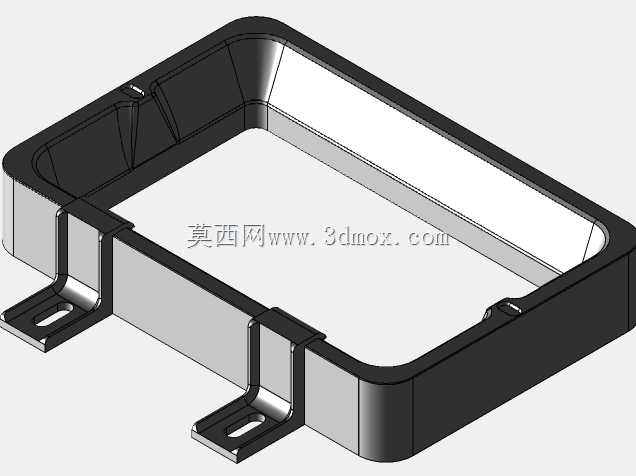

　　日常桌面级FDM3D打印作业过程中，不少使用者会遇到耗材税票、小型配套辅件无处规整的问题，这类零散物件如果随意摆放在设备周边，很容易在设备运行振动、操作人员取件调整的过程中滑落移位，甚至卡入设备运动机构造成打印故障，这款框式夹持件正是针对这类桌面3D打印场景的实际痛点设计的配套固定结构。从实际使用场景来看，该夹钳主要适配桌面级3D打印机的侧边框架安装位，可用来夹持固定随设备配套的纸质凭证、小型操作指引卡片或是薄型辅具，避免零散物件干扰打印作业。从结构设计思路上，整体采用带圆角的矩形框式主体结构，框体边缘做了等厚度的加厚翻边处理，既保证了整体结构的刚性，避免3D打印成型后出现翘曲变形，也让夹持接触面保持平整，

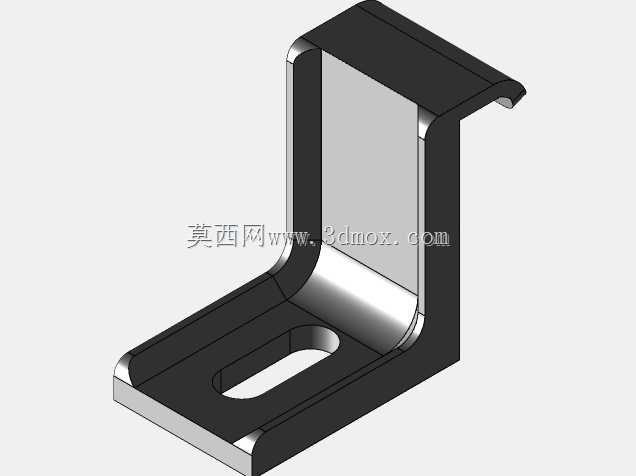

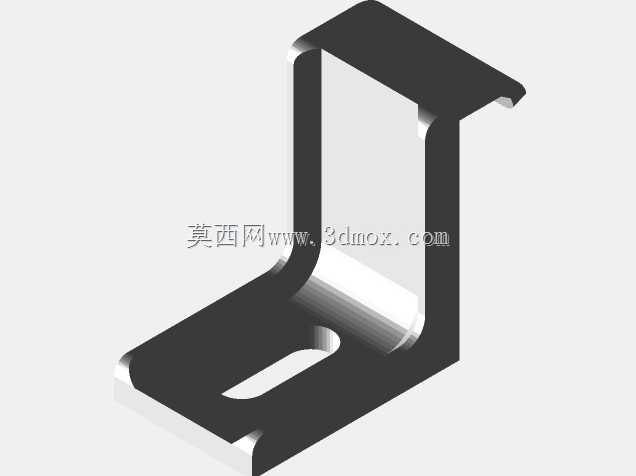

　　不会对被夹持的薄型物件造成压痕损伤。框体两侧延伸出带腰型安装孔的固定支脚，支脚与框体主体之间做了三角加强筋过渡，能够承受日常插拔、取放物件时的侧向作用力，不会出现支脚断裂的问题；腰型孔的设计预留了足够的安装调整余量，不需要极高的安装孔位加工精度，就可以顺利适配不同型号桌面3D打印机的侧边型材安装位，降低了安装适配的难度。从安装边界与尺寸适配角度，框体的内框尺寸刚好适配常规A6幅面的薄型物件夹持，整体外轮廓尺寸控制在120mm90mm25mm范围内，不会过多占用设备周边的操作空间，支脚的安装孔中心距预留了20mm的调整区间，可以兼容2020、2040两种常用的铝型材框架安装规格，不需要额外制作转接件就可以直接固定。结构细节上，

　　框体的夹持边内侧做了0.2mm的微凸防滑棱，既可以保证被夹持的薄型物件不会因为设备运行的持续振动出现滑落，也不会因为夹持力过大造成纸质物件破损；框体所有的外角都做了R3的圆角处理，避免操作人员在调整设备、取换打印件的时候被尖锐棱角划伤，符合桌面级民用设备的安全设计要求。从成型适配性来看，整个结构没有复杂的倒扣、悬空结构，不需要额外添加支撑就可以通过FDM3D打印直接成型，打印过程中不会出现大面积的悬空翘曲问题，普通PLA耗材就可以满足日常使用的强度要求，使用者可以根据自身设备的配色需求选择不同颜色的耗材打印制作，和自身设备的外观风格保持统一。实际使用过程中，该夹钳除了可以夹持纸质凭证、指引卡片外，也可以用来固定小型的SD卡盒、

　　备用喷嘴收纳盒等小型3D打印辅件，把设备周边零散的小物件规整到固定位置，让打印作业区域保持整洁，减少因为物件散落造成的操作失误。结构受力层面，支脚与框体连接的加强筋做了渐变厚度处理，从支脚根部的3mm厚度逐步过渡到框体连接处的5mm厚度，既避免了应力集中造成的结构断裂，也不会过多增加打印的耗材用量，整体打印耗材用量控制在15g以内，制作成本极低。框体的夹持开口深度设计为15mm，可以同时夹持最多20张普通A6打印纸，或是厚度在10mm以内的薄型收纳盒，满足日常桌面3D打印作业的零散物件固定需求，不需要额外搭配螺丝、绑带等固定件，依靠自身的结构弹性就可以实现稳定夹持，取放物件的时候只需要轻扳框体上沿就可以完成操作，使用便捷性较高。
