百灵达UMC404HD声卡桌下吊装支架结构

　　这套吊装支架主要面向个人录音工作室、小型播客制作空间、居家音频调试工位这类场景设计，解决桌面音频接口摆放占用桌面操作空间、线材杂乱拖拽影响操作的实际问题。日常使用音频接口时，多数使用者会将设备直接放置在桌面，频繁插拔线材时容易带动设备移位，桌面摆放水杯、稿件等物品时也容易磕碰设备旋钮、接口，长期积灰还会加速接口氧化，桌下吊装的固定方式能完全释放桌面可用空间，同时让设备接口朝向更适配线材走线方向，减少线材弯折半径，延长音频线材使用寿命。

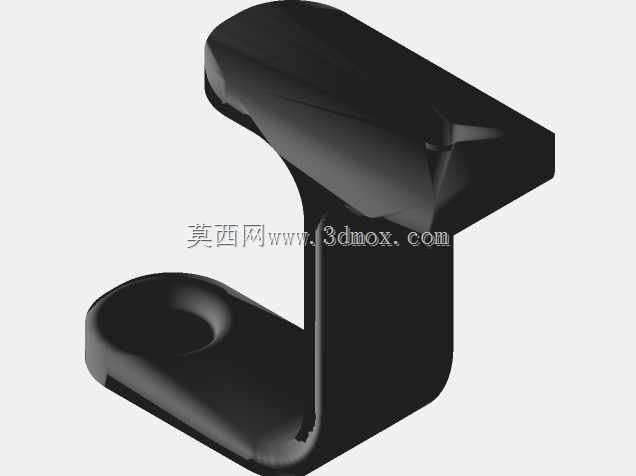

　　支架采用分体式单侧固定结构，单台声卡需要配套4个独立支脚完成固定，支脚的卡接位置完全匹配声卡侧面的安装定位点，不需要在声卡外壳上额外打孔，也不需要额外使用粘合材料辅助固定，避免破坏设备原有外壳结构，也不会在设备表面残留胶痕影响外观。支脚的承重接触面做了贴合声卡外壳弧度的仿形设计，安装后支脚与声卡外壳完全贴合，受力均匀分散，不会出现局部应力集中导致外壳变形的问题，即使长期挂载也不会出现卡扣松脱、设备下坠的情况。

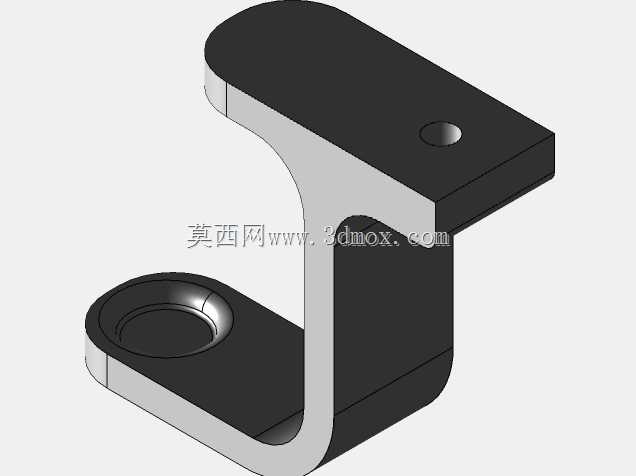

　　安装时不需要额外的支撑工装或者粘合辅助，支脚自带的安装孔位可以直接通过自攻螺丝固定在木质桌板、层板的下表面，安装孔位做了沉头设计，螺丝固定后头部完全沉入支脚内部，不会突出表面剐蹭设备外壳。支脚的垂直高度经过精准核算，安装后声卡底部与桌板下表面预留了足够的散热间隙，声卡长时间工作产生的热量可以通过间隙自然流通散出，不会因为紧贴桌板导致热量积聚，影响设备工作稳定性。同时预留的间隙也可以容纳声卡顶部的线材插头，不会出现插头顶住桌板导致接口受力变形的问题。

　　支脚的侧向定位凸台刚好卡住声卡侧面的加强筋位置，安装时不需要反复测量定位，只需要将四个支脚分别卡入声卡对应位置，再将整体托举到桌下预定安装位置锁紧螺丝即可，单人即可完成全部安装操作，不需要额外辅助人员配合。支脚的壁厚设计兼顾了结构强度与材料用量，采用常规熔融沉积成型3D打印即可制作，打印时沿支脚受力方向设置打印层纹，层间结合强度可以完全满足承重要求，使用PETG材料打印时，常规80℃/235℃的喷头/热床温度参数即可获得足够的结构韧性，不会因为长期受力出现脆断问题。

　　从安装边界来看，支脚突出声卡侧面的尺寸控制在极小范围内，安装后不会超出桌板的侧边轮廓，日常腿部活动不会磕碰支架或者设备，桌下走线时可以将音频线、USB线、电源线沿桌板下表面整理固定，完全隐藏线材，让桌面视觉效果更整洁。支架的固定位置避开了声卡底部的产品标签、散热孔位，不会遮挡设备标识，也不会影响设备底部的空气流通。针对不同厚度的桌板，支脚的螺丝孔深度预留了足够的调节余量，适配15mm到30mm厚度的常规木质桌板、密度板桌板，不需要额外更换更长的固定螺丝。

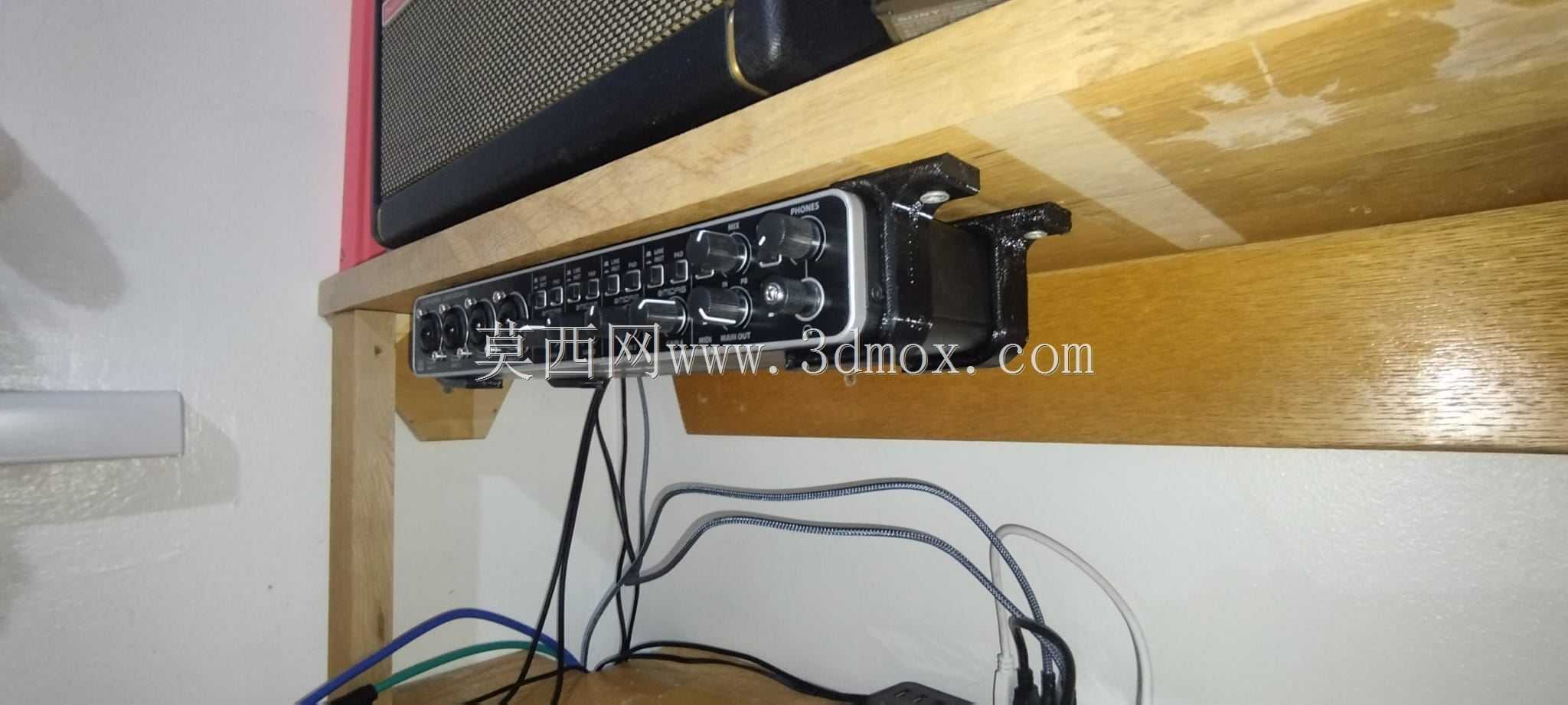

　　实际使用中，这种吊装方式可以让声卡的调节旋钮刚好处于坐姿手部自然下垂可触及的位置，调节增益、切换监听开关时不需要抬手在桌面摸索，操作动线更短，频繁调节参数时更顺手。同时设备处于桌下位置，桌面的液体泼溅、杂物掉落不会直接落到设备表面，降低了设备意外损坏的概率，对于空间紧凑的小型音频工位来说，这种固定方式比桌面摆放、机架安装的适配性更强，不需要额外购置标准机架，也不需要占用桌面垂直空间放置设备支架，安装成本更低，空间利用率更高。
