变螺距变径金属弹簧三维结构设计

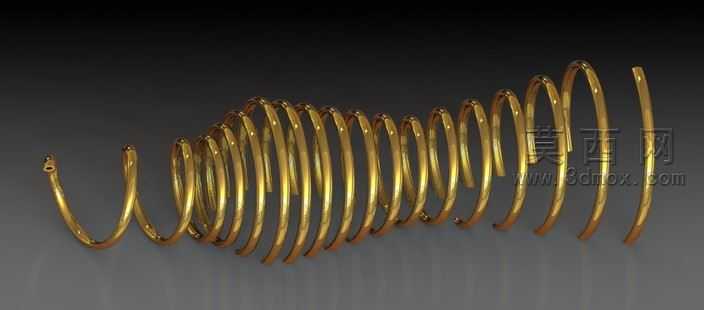

本作品为变螺距变径弹簧的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先通过螺旋线扫描路径的自定义参数编辑，突破常规等螺距等径弹簧的固定参数限制，在螺旋线生成环节逐段调整螺距数值与直径参数，实现弹簧从一端到另一端螺距渐变、直径同步变化的非规则形态，精准还原设计需求中特殊工况下的弹性力学特性。建模过程中对弹簧两端的收口结构做了精细化处理，将末端簧丝做平滑收头过渡，避免尖锐棱角的出现，保证模型结构的完整性与实际生产的工艺可行性。材质设置环节选用金属黄铜材质，在材质编辑器中调整金属粗糙度、反射率与环境光遮蔽参数，模拟出黄铜金属特有的温润金属光泽，渲染阶段采用三点布光方案，主光源从侧上方打亮弹簧主体轮廓，辅光源补全暗部细节避免死黑，背景选用低饱和度灰色调突出金属簧体的质感，最终渲染效果清晰展现每一圈簧丝的曲面过渡与形态变化。结构设计上，该变螺距变径弹簧可适配特殊安装空间的非线性刚度需求，不同区段的螺距与直径变化对应不同载荷下的形变响应，相比常规弹簧能在有限安装空间内提供更丰富的弹性性能区间，设计思路围绕特殊工况的定制化弹性需求展开，摒弃标准件的固定参数局限，通过参数化建模的方式灵活调整各段螺旋参数，可快速根据实际载荷需求修改对应区段的螺距、直径、簧丝直径数值，大幅提升定制化弹簧的设计效率，模型曲面连续无破面，簧丝截面沿螺旋路径扫描无扭曲变形，各圈簧丝之间无干涉，完全符合三维模型的工程应用标准，可直接用于后续的工程仿真、装配验证或者3D打印样件制作。
