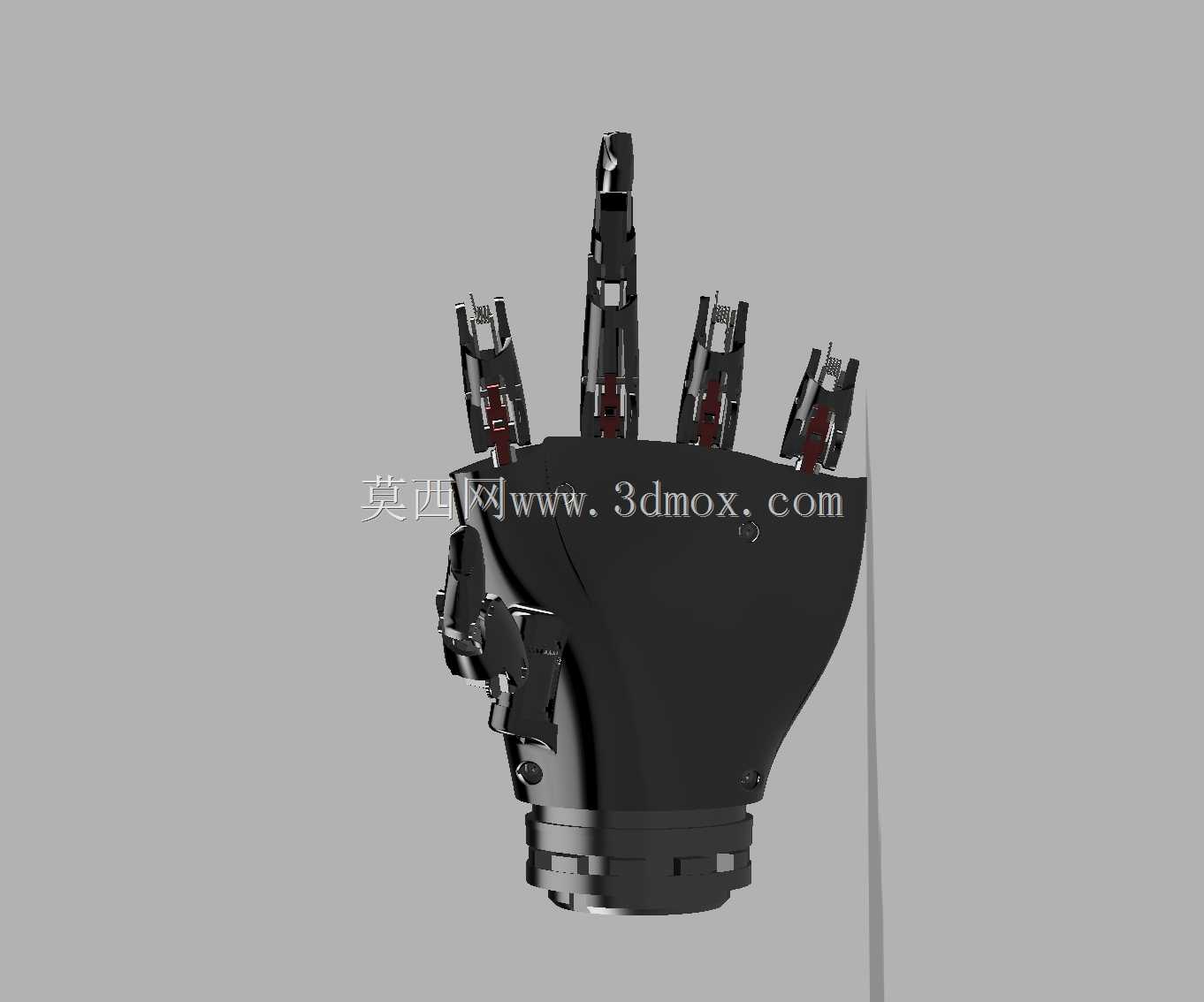

仿生五指机械灵巧手结构设计

　　这款仿生五指机械灵巧手的结构设计，核心面向服务机器人、假肢辅具、工业精密分拣等多场景的末端操作需求，在结构布局上完全参照人手骨骼运动逻辑做工程化适配，没有照搬生物结构的冗余设计，所有关节自由度都做了工程化取舍，平衡操作灵活性与结构可靠性。从实际应用场景来看，这类灵巧手既可以搭载在协作机械臂末端，完成3C电子行业小尺寸元器件的抓取、精密装配工位的零件对位操作，也可以适配上肢假肢的安装接口，通过肌电信号控制实现日常物品的抓握动作，覆盖从工业生产到民生辅具的多类使用需求。

　　在功能特性设计上，五根手指的指节均采用模块化分段结构，每根手指设置三个转动副，对应人手的远节指骨、中节指骨、近节指骨转动维度，拇指额外设置一个内收外展的转动自由度，可实现与其余四指的对掌动作，满足捏取、抓握、勾取等多种人手典型操作姿态。指节内部预留了驱动走线通道，可适配腱绳传动或者微型直驱电机两种驱动方案，设计阶段就考虑了不同负载场景的适配性：面对轻量级分拣场景可采用腱绳传动降低整体自重，面对大负载抓取场景可更换为指节内置微型伺服的直驱方案，无需改动外部安装接口即可完成驱动形式切换。手掌部分采用一体化壳体结构，内部预留驱动元件、控制电路板的安装空间，壳体壁厚做了等强度优化，在保证结构刚度的前提下尽可能降低整体重量，避免搭载在机械臂末端时带来过大的负载冗余。

　　设计思路上完全从工程落地角度出发，没有追求概念化的全自由度冗余设计，所有关节的转动角度范围都经过实际操作验证：单根手指的弯曲角度覆盖0到90度范围，拇指的对掌转动角度设置为0到45度，刚好覆盖日常操作90%以上的姿态需求，同时避免过大的转动角度带来的结构干涉、驱动走线磨损问题。指节接触面预留了柔性防滑垫的安装槽，实际使用时可粘贴硅胶或者橡胶防滑层，提升抓取光滑表面物体时的摩擦力，不会出现硬接触打滑的问题。所有转动关节处都设计了自润滑轴承的安装位，无需额外添加润滑脂即可保证长时间往复转动的顺畅性，降低后期维护成本。

　　外形尺寸与安装边界方面，整体轮廓尺寸参照成年男性手掌的1:1比例设计，手掌根部设置标准的圆形法兰安装接口，法兰盘上均匀分布4个M4安装螺孔，可直接适配市面上主流协作机械臂的末端安装尺寸，也可根据假肢安装需求更换适配接口。手指完全伸展状态下整体长度控制在180mm左右，手掌宽度控制在90mm，整体自重控制在500g以内，不会给搭载平台带来过大的负载压力。各指节转动时的运动包络都做了干涉校验，任意姿态下相邻指节、手指与手掌之间都预留了不小于2mm的安全间隙，不会出现运动过程中结构卡滞的问题。指节部分的零件均采用等壁厚设计，可直接通过3D打印或者注塑工艺完成加工，不需要复杂的二次机加工工序，降低零件制造成本。

　　在结构细节处理上，每处走线孔都做了圆角倒钝处理，避免腱绳或者电线在往复运动过程中被锐边割损，关节处的限位结构采用一体化凸台设计，不需要额外加装限位销钉，减少零件数量的同时提升限位结构的可靠性。手掌壳体的拼接处采用止口定位结构，装配时不需要额外做对位调整即可保证装配精度，拼接缝隙控制在0.1mm以内，既可以防止外界灰尘进入壳体内部，也能保证整体外观的平整性。设计阶段就完成了全姿态的运动仿真验证，所有抓取姿态下的结构受力都做了有限元校核，指节在承受5kg抓取负载时的最大变形量不超过0.2mm，完全满足日常操作的刚度需求。
