后台打印设备阀芯传动机构三维设计

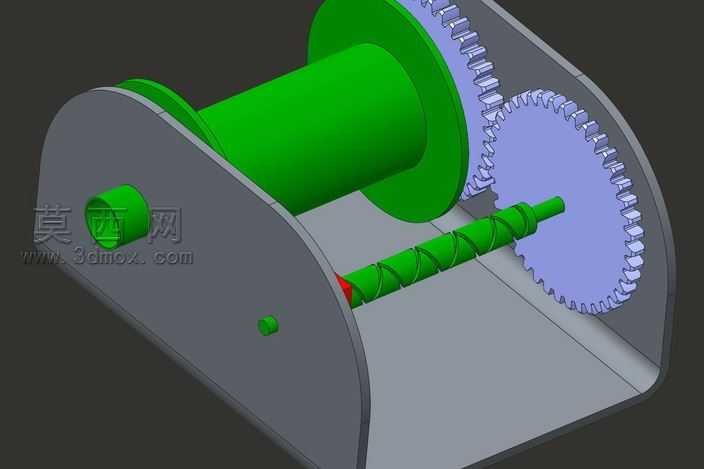

本作品为后台打印设备配套的阀芯传动机构三维建模成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械传动设计的公差配合规范，对每一处装配结构都做了干涉校验，确保各部件可实现无卡滞的联动运行。模型整体采用半剖式的展示视角，可清晰呈现内部的传动逻辑与部件排布：主体支撑壳体采用哑光灰金属材质渲染，还原了钣金折弯成型的壳体结构特征，壳体边缘做了合理的圆角过渡处理，符合实际加工的工艺要求，壳体上预留的轴孔、固定凸台都按照实际装配尺寸精准绘制，可直接用于后续的工程图导出与加工参考。核心传动部分包含两组渐开线圆柱齿轮，大直径从动齿轮采用淡紫色半透明材质渲染，可清晰展示齿形的啮合状态，齿轮参数按照传动比要求精准计算绘制，齿廓曲线采用标准渐开线生成，保证啮合传动的平稳性；与从动齿轮同轴装配的绿色卷筒部件，是实现打印介质收卷的核心结构，卷筒两端设置挡边结构，可避免介质收卷过程中出现偏移脱落，卷筒与主轴的连接采用键槽配合结构，保证扭矩传递的可靠性。横向布置的蜗杆式传动轴采用亮绿色渲染，轴身加工有往复螺旋槽结构，可实现打印过程中介质的均匀排布，轴端与主动齿轮连接，将输入扭矩传递至齿轮组，最终带动卷筒完成定速转动。阀芯部件作为机构的控制核心，设置在壳体侧部的安装位，采用与卷筒同色系的绿色材质标识，可通过轴向位移控制传动机构的启停与转速调节，阀芯与壳体的配合面做了密封结构设计，满足设备运行过程中的防尘防护要求。建模过程中对所有零件都赋予了区分度明确的材质，不同功能部件采用差异化色彩渲染，既方便快速识别各组件功能，也让整体装配关系的展示更加直观；所有标准件如固定螺丝、定位销都按照国标尺寸建模，无需二次修改即可直接调用至装配体。整体设计围绕后台打印设备的介质输送与控制需求展开，传动路径短、结构紧凑，齿轮与螺旋轴的组合传动既保证了传动比的精准性，也可实现卷筒的匀速转动与介质的整齐排布，阀芯的集成设计让机构的控制更加便捷，整体结构可直接用于同类打印设备的结构验证、装配教学以及后续的优化改进参考，模型的所有特征都保留了参数化建模的可编辑属性，可根据实际使用需求调整齿轮模数、卷筒尺寸、阀芯行程等参数，适配不同规格的后台打印设备使用场景。
