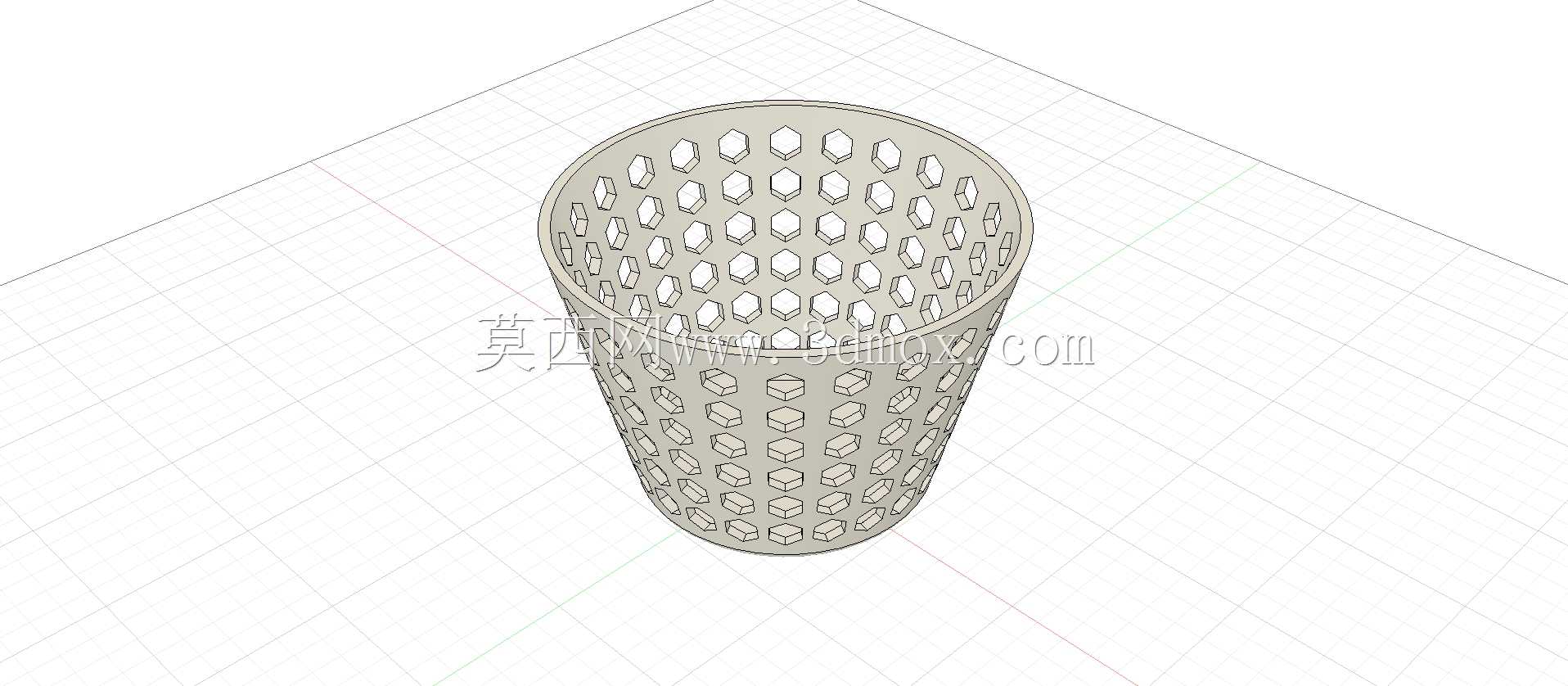

带六边形镂空的锥形塑料收纳滤篮

　　日常在做小型流体过滤、零散小零件收纳的场景里，这类带规则六边形镂空的锥形塑料件是很实用的结构件，很多人做设计时容易忽略这类小件的结构合理性，要么开孔排布杂乱导致应力集中容易开裂，要么锥度设计不合理出现叠放卡滞、滤料残留的问题。从结构上看，这款滤篮采用上宽下窄的锥度设计，整体为薄壁回转体结构，侧壁的六边形开孔采用等距阵列排布，六边形的几何特性本身就比圆形、方形开孔有更好的结构刚度，同等开孔率下，六边形孔的孔间筋条受力更均匀，承受侧向挤压时不容易出现筋条断裂的情况，这也是为什么很多过滤、收纳类的镂空件优先选六边形开孔的核心原因。实际应用中，这类滤篮可以嵌入小型水槽、实验设备的排液口做初级过滤，拦截流体中的固体残渣，

　　避免残渣进入下游管路造成堵塞；也可以放在工作台面上收纳小型紧固件、电子元器件，镂空结构能快速沥水、通风，避免存放的零件积潮生锈。设计这类薄壁镂空件的时候，首先要确定整体的安装边界，上端的开口外径要和配套的安装位预留0.2-0.5mm的配合间隙，方便取放，锥度通常控制在5-8度之间，既保证多个滤篮叠放时不会卡滞，节省存放空间，也能避免锥度过大导致底部尺寸过小，盛放容量不足。壁厚设计要结合选用的塑料材料特性，普通PP、PE材料的话，壁厚控制在1.2-2mm之间就足够，过厚容易出现注塑缩痕，过薄则刚度不足，盛放重物时容易变形。开孔的排布要做错位阵列，保证同一圆周方向上的孔间筋条和轴向的筋条连贯，不要出现筋条断点，

　　不然注塑时容易出现走胶不齐的缺陷，使用时也容易在断点位置出现应力开裂。另外滤篮的底部要做一圈加厚的支撑边，放置在平面上时，支撑边接触台面，避免底部的镂空棱边直接受力磨损，同时上端开口位置也要做卷边或者加厚的翻边，一方面提升开口处的刚度，拿取时不容易割手，另一方面翻边可以搭在配套的安装位台阶上，起到定位承重的作用，不需要额外的固定件就能稳定放置。很多新手做这类镂空件建模时，容易直接在锥面上做整列开孔后忽略拔模角度，导致注塑生产时脱模困难，实际上每个六边形开孔都要顺着脱模方向做0.5-1度的拔模斜度，孔口位置做微小的圆角过渡，避免应力集中。从实际使用的角度出发，这类滤篮的镂空率控制在60%-70%之间比较合理，

　　镂空率太高会导致整体刚度下降，容易受压变形，镂空率太低则过滤、沥水的效率不足，收纳时通风效果差。如果是用于流体过滤场景，还要根据需要拦截的颗粒物尺寸调整六边形孔的对边宽度，保证拦截效率的同时不会造成过大的流体阻力，孔边的毛刺要在建模时就做R0.2左右的圆角处理，避免生产后残留的锐边挂住纤维类杂物，造成堵塞。日常做设备维护时，这类塑料滤篮可以直接取出冲洗，锥形的内壁设计不容易残留杂物，水流冲洗时杂物会顺着锥面滑出，清洁难度很低。相比金属材质的滤篮，塑料材质的重量更轻，成本更低，绝缘性好，适合在有防腐蚀要求、轻量化要求的场景使用，不会像金属滤篮那样容易生锈、掉屑污染物料。建模过程中，这类回转类镂空件可以先绘制整体的回转曲面，再通过阵列特征完成开孔，之后对所有棱边做统一的圆角处理，再抽壳生成薄壁结构，要注意检查所有筋条的厚度均匀性，避免出现厚薄不均导致的注塑缺陷，同时要验证叠放时的间隙，保证两个相同滤篮叠放时，侧壁之间留有足够的间隙，不会因为真空吸附导致难以分离。
